8. 4.00" Стальные гофрированные силосы Промышленной серии
100 PNEG-1420RU Лестницы, Лестничные ограждения и Платформы
Базовые Кронштейны и Лестницы у Промежуточных Платформ
См. Рисунок 8W и используйте указанные размеры. Базовые кронштейны лестницы должны быть
установлены на одной линии с горизонтальным швом. Убедитесь, что рифлёная сторона ступенек
секции лестницы 4' (1219 мм) повёрнута вверх. Прикрепите её к базовым кронштейнам, используя
отверстие на 11" (279 мм) ниже от верха лестницы. Далее просверлите в лестнице отверстие 3/8" (9.5
мм) для базового кронштейна на 2" (50.8 мм) ниже первого отверстия. Все опорные кронштейны
ставятся в отверстиях горизонтального шва через каждые 44" (1118 мм) и крепятся к каждой
монтируемой секции лестницы 4' (1219 мм).

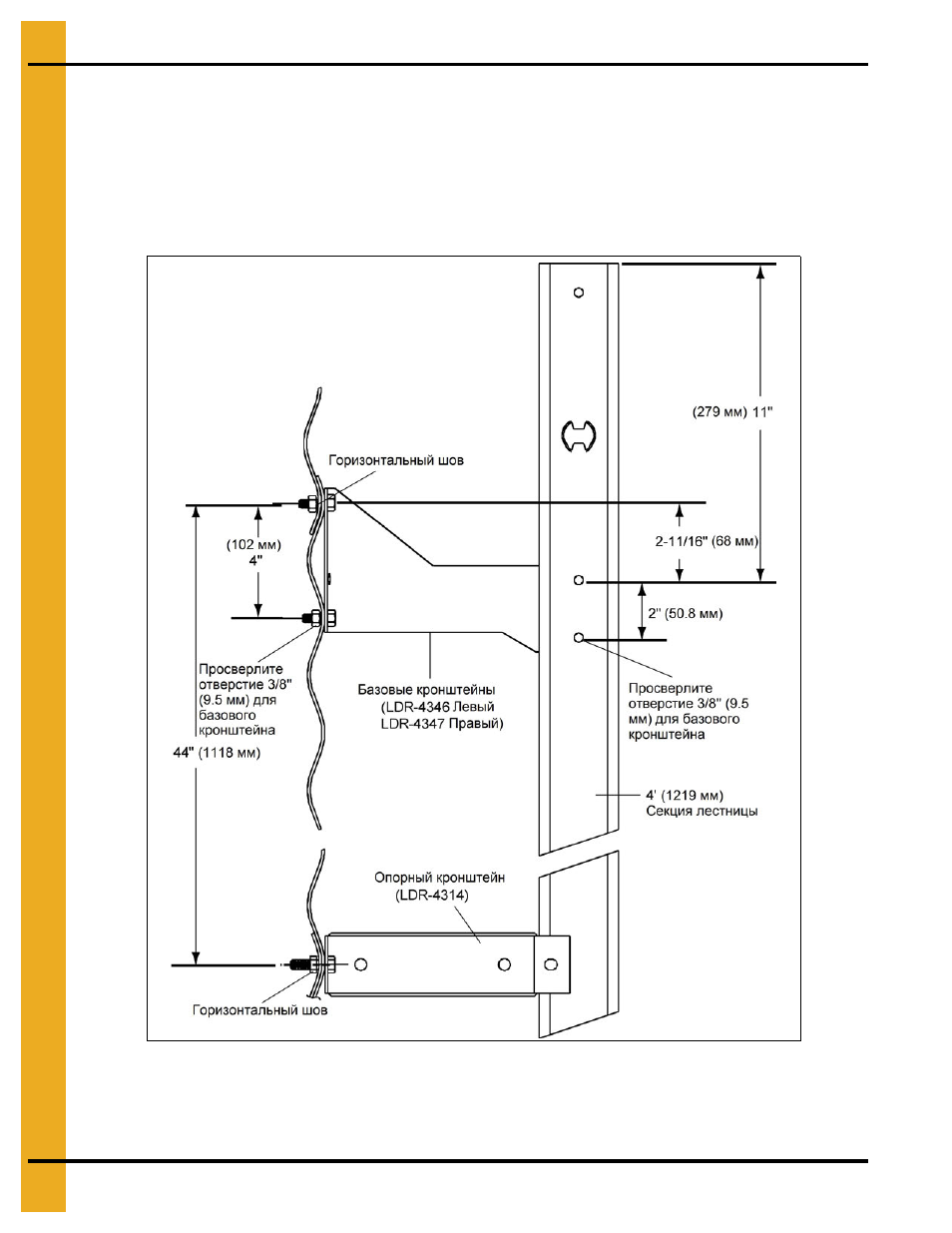

Рисунок 8W
Примечание: См. раздел со Стр. 13 для информации по сборке опорного кронштейна.
