7. 4.00" Стальные гофрированные силосы Фермерской серии
PNEG-1420RU Лестницы, Лестничные ограждения и Платформы 75
Сборка Защитных Колец Лестницы
До сборки каких-либо деталей на лестницу или платформу, необходимо провести
предварительную сборку. Установите (2) кронштейна защитного кольца на 8' (2438 мм)
удлинительный поручень боковой лестницы и ещё (1) кронштейн на вторую секцию лестницы
4' (1219 мм), как показано на Рис. 7O . Установите регулировочную пластину LS-5285 на
соединительный уголок LS-6776. Используйте правильную конфигурацию соединения пластин в
зависимости от диаметра силоса (см. схему на Стр. 76 ). Скрепите переходные пластины
LS-5284 вместе и установите их на защитные полукольца. Следите, чтобы головка болтов 5/16" x
3/4" находилась с внутренней стороны защитного кольца. Закрепите собранные узлы к
кронштейну и регулировочной пластине (См. схему на Стр. 76 расположения отверстий.) По
пути затягивайте болты. Для сборки нижней части требуется два (2) полукольца, которые
устанавливаются сразу ниже платформы. При помощи соединительного уголка прикрепите
собранный нижний узел защитного кольца к вертикальному уголку платформы.

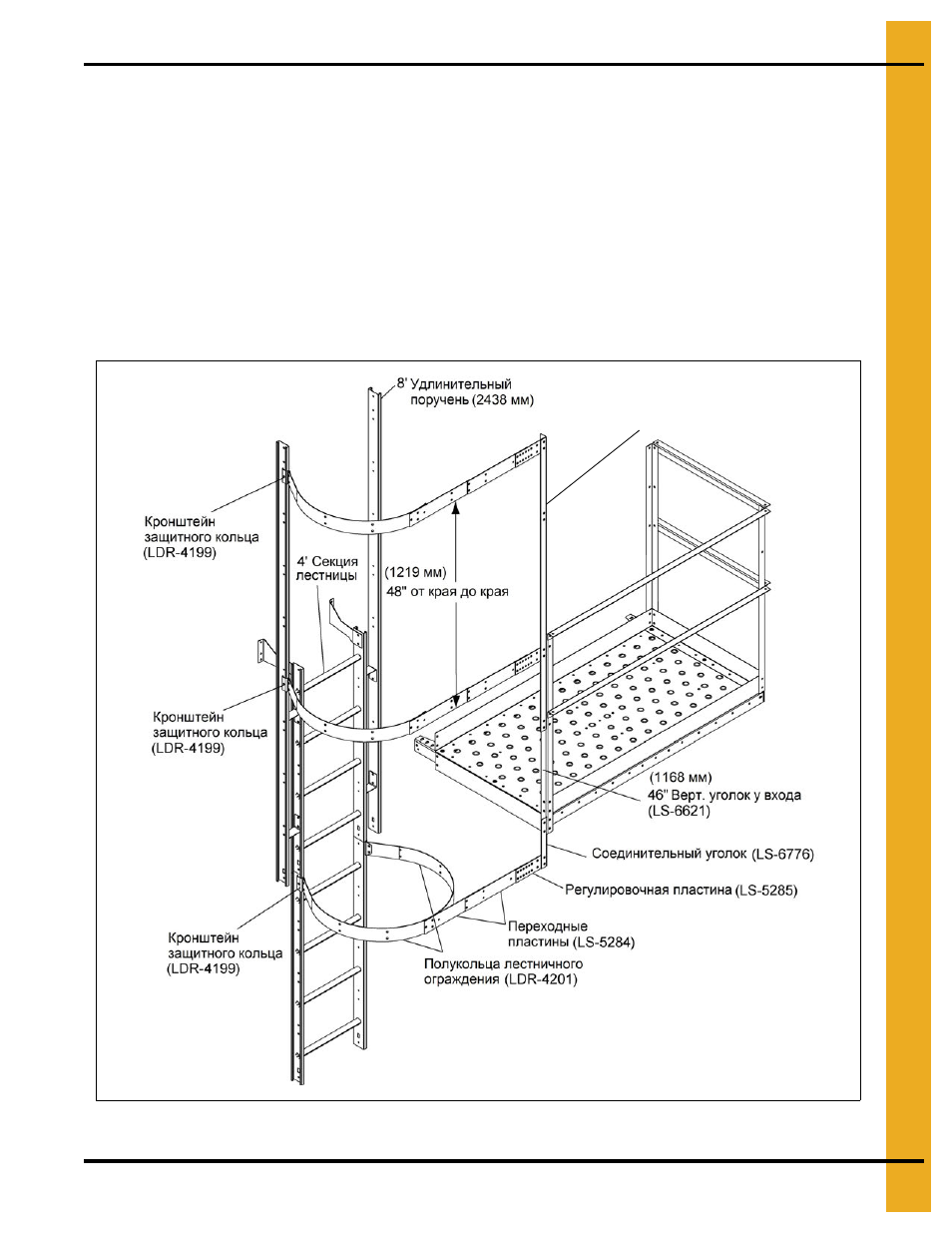

Рисунок 7Q
67-1/2" Удлинительный уголок
платформы (LS-6775)
(См. детальную схему на Странице
77 для правильной сборки.)
