5. 2.66" Стальные гофрированные силосы Фермерской серии
30
PNEG-1420RU Лестницы, Лестничные ограждения и Платформы
Сборка Платформы и Поручней
Начните с монтажа платформы на установленные опоры с помощью болтов и гаек 5/16" x 3/4" (8х19
мм). Правильно разместите все вертикальные уголки, при этом уголок со стороны входа на
площадку в левом переднем углу платформы должен быть развёрнут как на схеме ниже. После
установки всех уголков, закрепите передние и боковые поручни как показано
Используйте болты и гайки 5/16" x 3/4" (8х19 мм) для всех соединений.

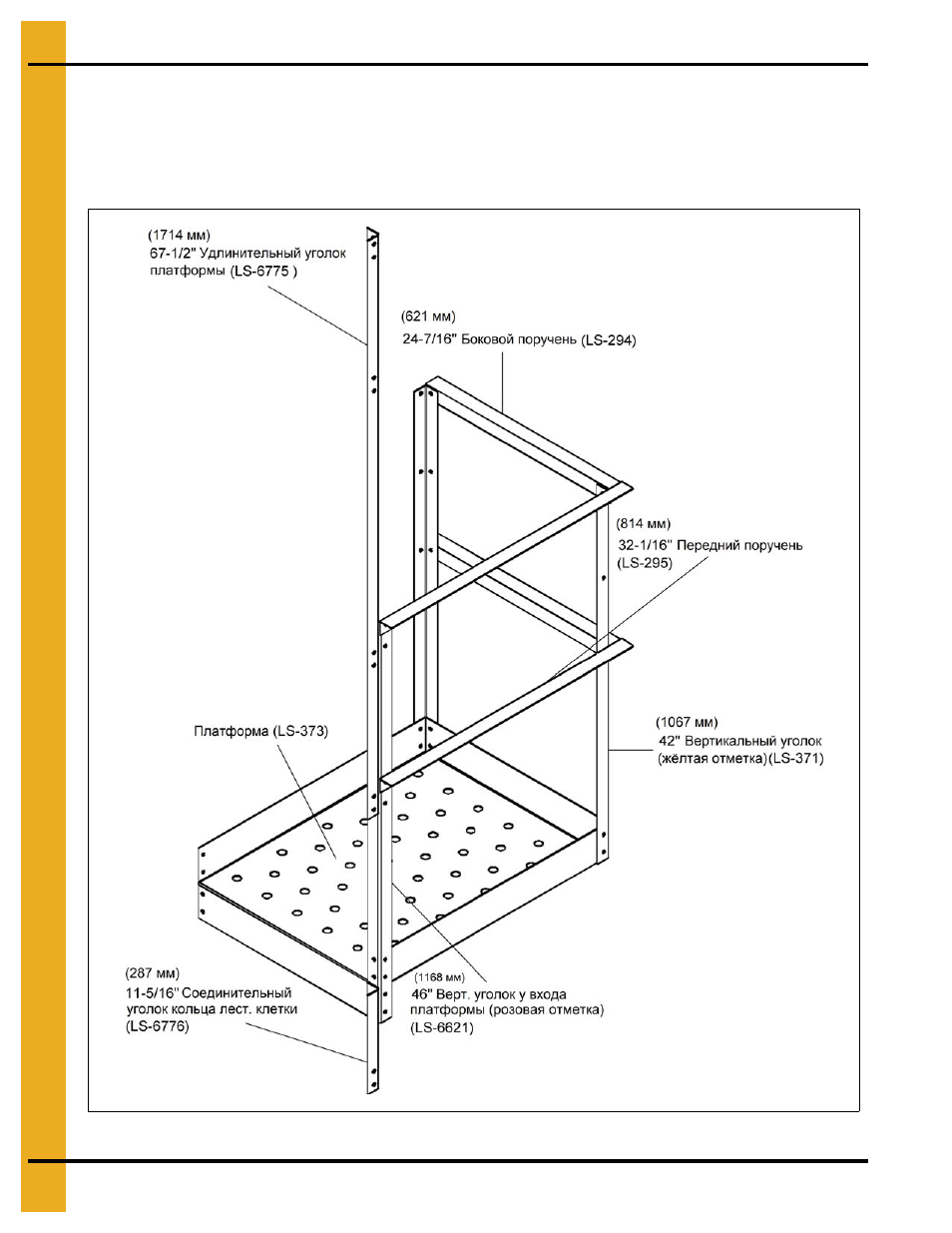

Рисунок 5L
