Вертикальные Поручни
После того, как все три (3) защитных кольца уже собраны, установите вертикальные поручни
длиной 48" (1219 мм) от кольца к кольцу, как показано на
Рисунке 6Q
. Всего вам потребуется
десять (10) поручней, по пять (5) в каждом пролёте между кольцами. Второй комплект поручней
необходимо согнуть в плоских участках труб, чтобы предусмотреть сужение к нижнему кольцу.
Используйте болты 5/16" x 3/4" (8х19 мм), если не указано иное, так чтобы головка болта всегда
находилась с внутренней стороны элементов лестничного ограждения.

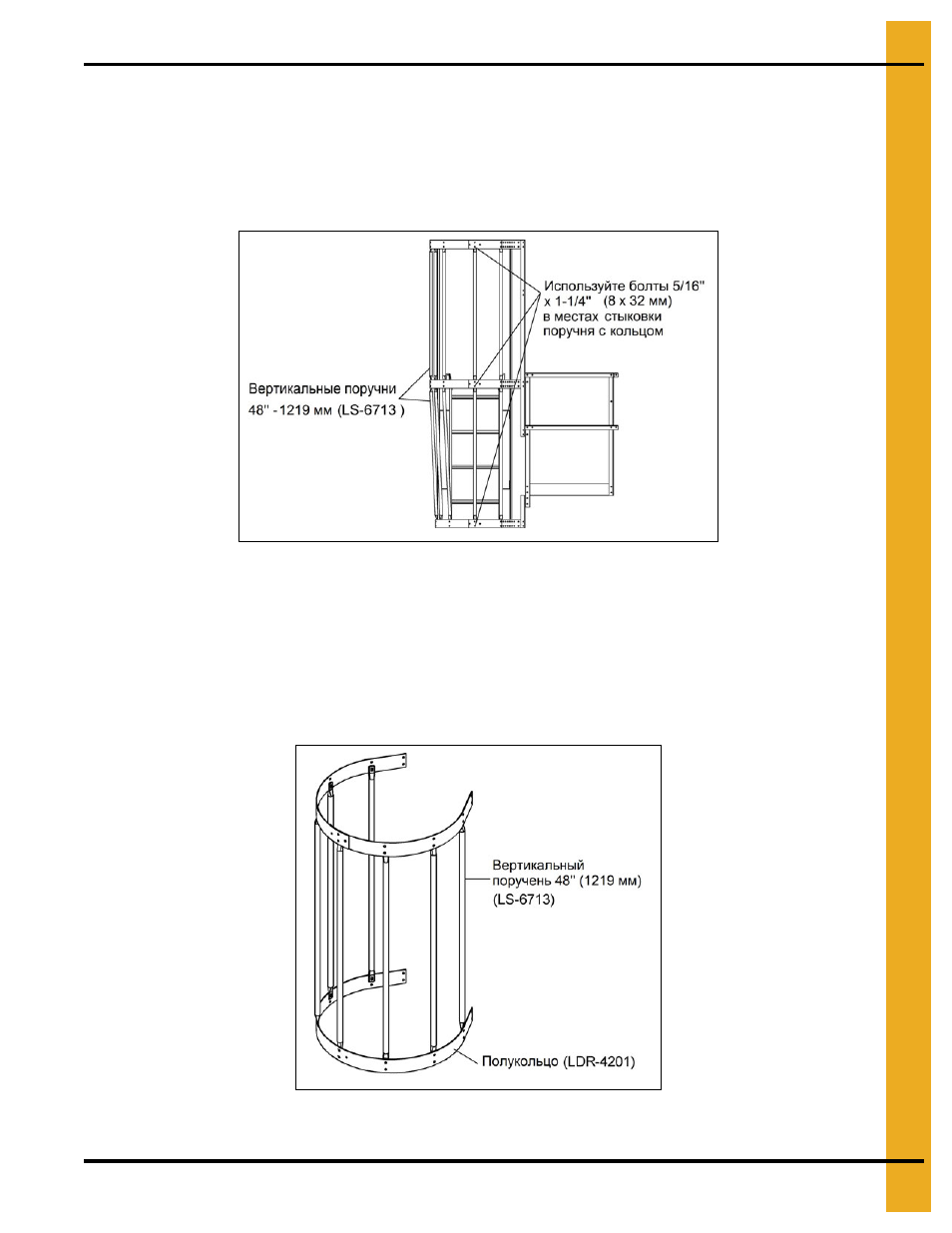

Рисунок 6Q
Лестничное Ограждение
Закрепите трубки вертикальных поручней к существующим полукольцам при помощи болтов и
гаек 5/16" x 3/4" (8х19 мм) (головки болтов на внутреннюю сторону). Скрепите два полукольца
вместе и привинтите к другому концу вертикальных поручней. Установите кронштейны
защитного кольца на лестницу. Как только кронштейны установлены, установите полукольца и
затяните болты. Повторяйте данную процедуру сборки при установке ограждений.
Рисунок 6R
