PNEG-1420RU Лестницы, Лестничные ограждения и Платформы
6. 2.66" Стальные гофрированные силосы Промышленной серии
Лестница с Ограждением и Платформой: 12-37 Колец
Все комплекты лестниц от 12 до 37 колец содержат правильное количество компонентов для сборки.
Будьте внимательны при использовании таблиц для определения нужного кличества и размера
деталей в зависимости от количества колец на силос. Несоблюдение этого правила повлечет за
собой неправильную сборку и нехватку частей. Обращайте особое внимание на расположение
лестниц и платформ, так как это влияет на стыковку последующих узлов оборудования.
Размещение Лестниц и Угловых Кронштейнов Платформ
Установка лестницы очень важна для состыковки остальных компонентов впоследствии при монтаже
ограждений. Места установки лестницы на крыше и смотрового люка определяют место установки
боковой лестницы. Боковая лестница должна находиться по центру лестницы на крыше и
непосредственно под ней. См.

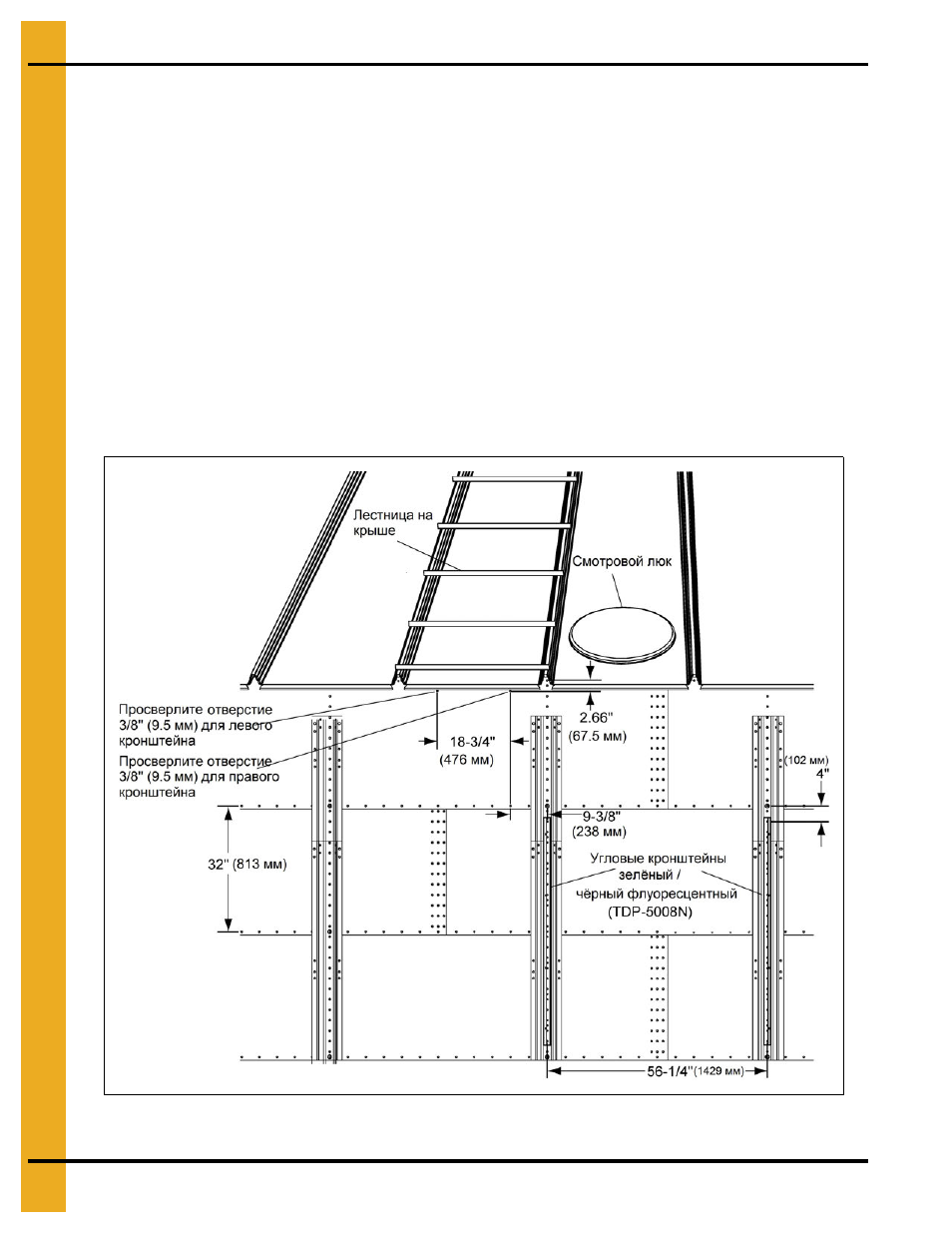

Рисунок 6A
для сверления отверстий 3/8" (9.5 мм). Отверстия должны
быть на расстоянии 18-3/4" (476 мм) друг от друга и на 2.66" (67.5 мм) ниже верхнего горизонтального
ряда отвертий и ровно в линии с существующими отверстиями в горизонтальном шве. На схемах
также показано, что для платформ используются отверстия рёбер жесткости. На силосах с 2 опорами
отверстия рёбер жёсткости используются для обоих угловых кронштейнов платформы, на силосах с 3
опорами отверстия ребра жёсткости используются для одного углового кронштейна платформы.
Смотрите схемы ниже.
Рисунок 6A 2 Опоры
