8. 4.00" Стальные гофрированные силосы Промышленной серии
PNEG-1420RU Лестницы, Лестничные ограждения и Платформы 101
Сборка Защитных Колец Лестницы у Промежуточных Платформ
До сборки каких-либо деталей на лестницу или платформу необходимо провести предварительную
сборку. Установите кронштейны защитного кольца на каждую секцию лестницы. Установите
регулировочные пластины на соединительные уголоки, как показано на схеме ниже. Скрепите
вместе переходные пластины и полукольца защитного кольца, при этом используйте правильные
отверстия в зависимости от диаметра силоса ( См. Стр. 94. ) Проверяйте, чтобы головка болтов
5/16" x 3/4" (8х19 мм) находилась с внутренней стороны монтируемых ограждений. Закрепите
собранные узлы к кронштейнам защитного кольца на лестнице и регулировочным пластинам, по
пути затягивайте болты. Для сборки нижней части требуется (2) полукольца, которые
устанавливаются сразу ниже платформы, как показано на Рисунке 8X . При помощи соединительного
уголка прикрепите собранный нижний узел защитного кольца к вертикальному уголку со стороны
входа на платформу. См. Страницу 96 для завершения сборки лестничных ограждений.

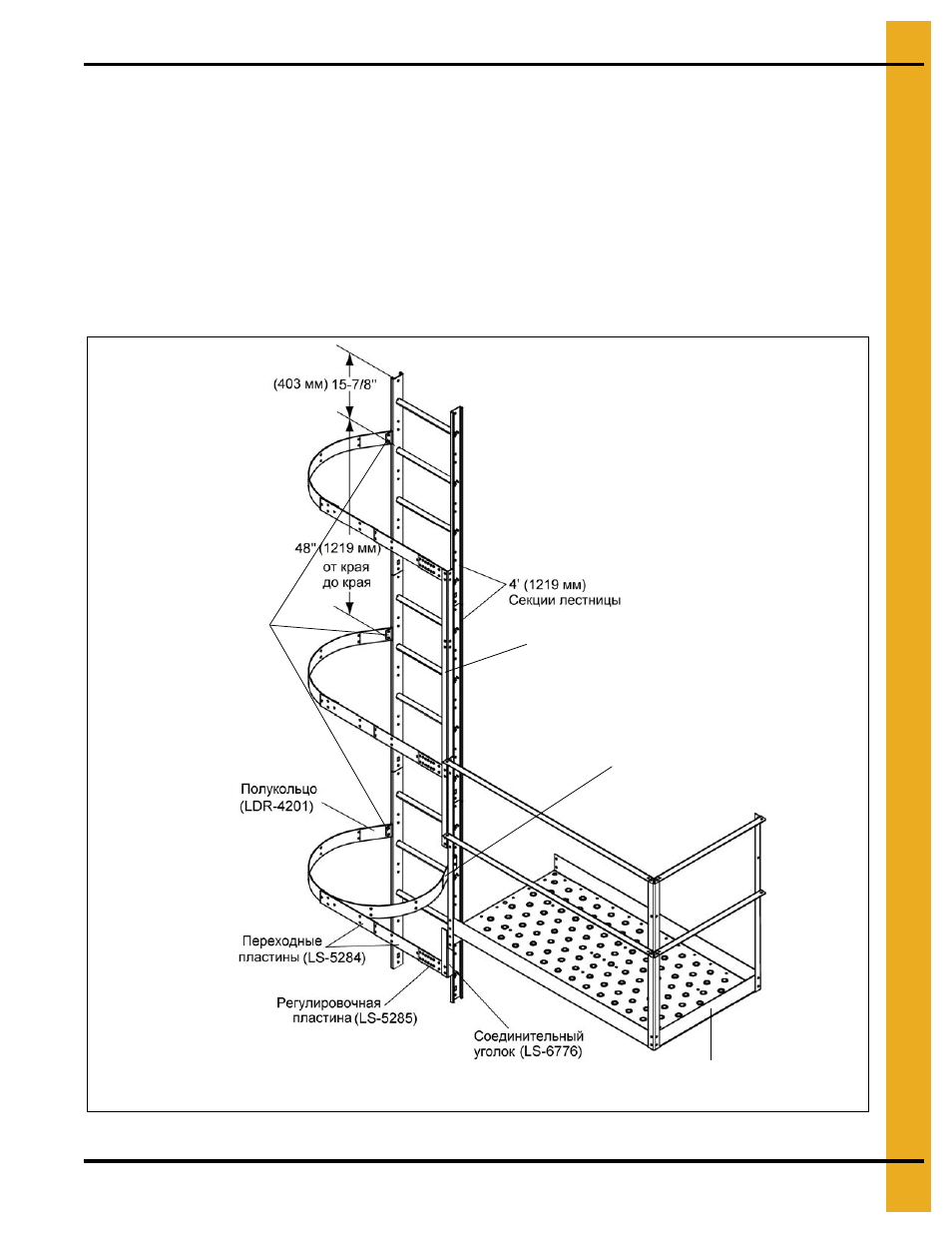

Рисунок 8X
Кронштейн защитного
кольца (См. детальную
схему на Странице 17
для правильной сборки.)
Удлинительный уголок (LS-6775)
(См. детальную схему на
Странице 16 для правильной
сборки.)
Вертикальный уголок у входа на
платформу (См. инструкции по
сборке платформы на Странице 92 .)
Правое расположение платформы
(См. инструкции по сборке
платформы на Странице 92 .)
