Вертикальные Поручни
После того, как все три (3) защитных кольца уже собраны, установите вертикальные поручни длиной
48" (1219 мм) от кольца к кольцу, как показано
на Рисунке 8Q
. Всего вам потребуется десять (10)
поручней, по пять (5) в каждом пролёте между кольцами. Второй комплект поручней необходимо
согнуть в плоских участках труб, чтобы предусмотреть сужение к нижнему кольцу. Используйте болты
5/16" x 3/4" (8х19 мм), если не указано иное, так чтобы головка болта всегда находилась с внутренней
стороны элементов лестничного ограждения.

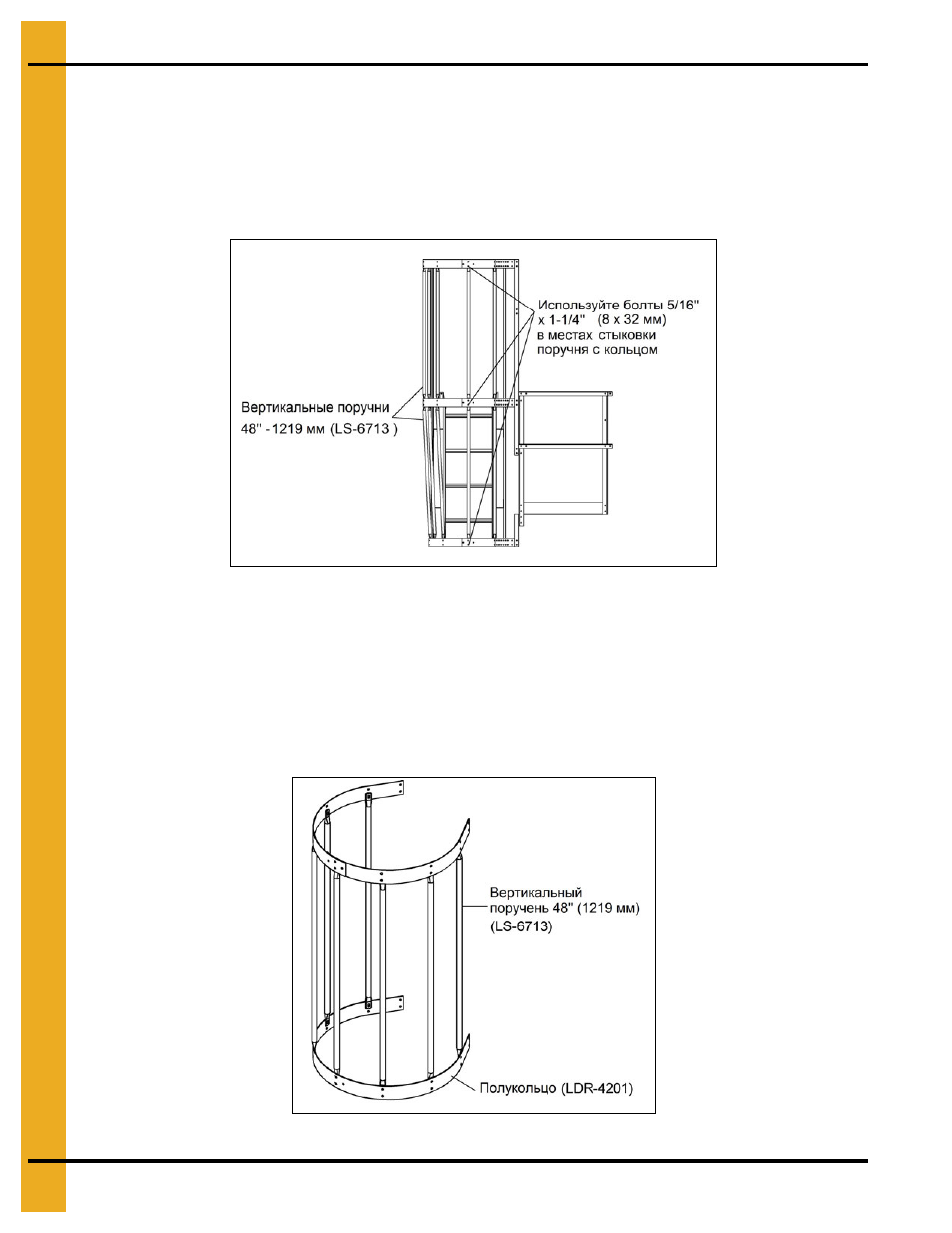

Рисунок 8Q
Лестничное Ограждение
Закрепите трубки вертикальных поручней к существующим полукольцам при помощи болтов и гаек
5/16" x 3/4" (8х19 мм) (головки болтов на внутреннюю сторону). Скрепите два полукольца вместе и
привинтите к другому концу вертикальных поручней. Установите кронштейны защитного кольца на
лестницу. Как только кронштейны установлены, установите полукольца и затяните болты.
Повторяйте данную процедуру сборки при установке ограждений.
Рисунок 8R
