5. 2.66" Стальные гофрированные силосы Фермерской серии
PNEG-1420RU Лестницы, Лестничные ограждения и Платформы
39
Лестница с Ограждением и Платформой: 13-15 Колец
Все комплекты лестниц от 13 до 15 колец содержат правильное количество компонентов для
сборки. Будьте внимательны при использовании таблиц для определения нужного кличества и
размера деталей в зависимости от количества колец на силос. Несоблюдение этого правила
повлечет за собой неправильную сборку и нехватку частей. Обращайте особое внимание на
расположение лестниц и платформ, так как это влияет на стыковку последующих узлов
оборудования.
Размещение Лестниц и Угловых Кронштейнов Платформ
Установка лестницы очень важна для состыковки остальных компонентов впоследствии при
монтаже ограждений. Места установки лестницы на крыше и смотрового люка определяют место
установки боковой лестницы. Боковая лестница должна находиться по центру лестницы на
крыше и непосредственно под ней. Смотрите

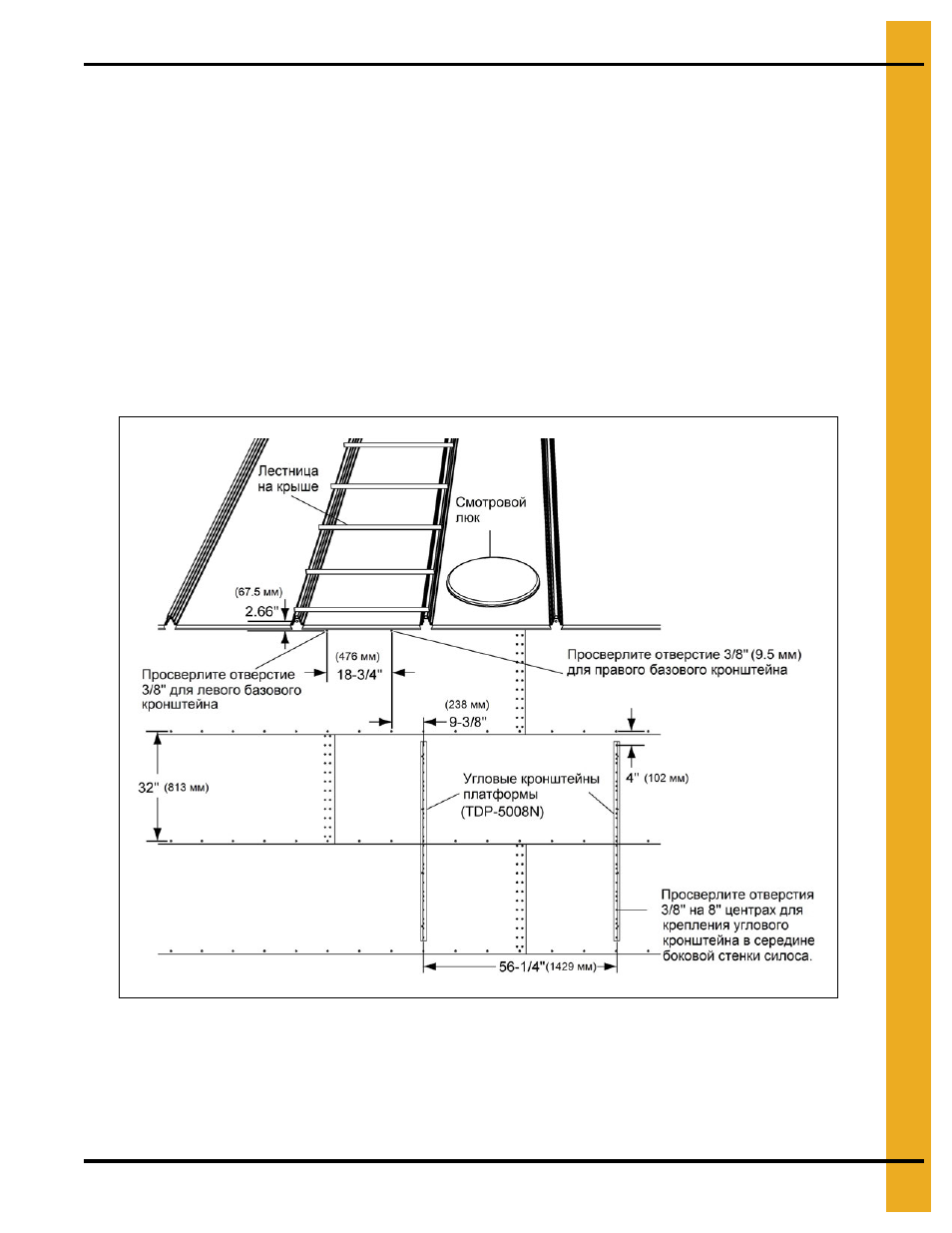

Рисунок 5W
для сверления отверстий 3/8" (9.5 мм).
Расстояние между отверстиями должно быть 18-3/4" (476 мм) и они должны быть на 2.66" (67.5
мм) ниже верхнего горизонтального ряда отверстий. Угловые кронштейны платформы ставятся
на 9-3/8" (238 мм) справа от отверстий лестницы.
Рисунок 5W
Примечание: После того как вы просверлите все нужные отверстия и определите установку
кронштейнов,
смотрите далее раздел 2.66" Стальные гофрированные силосы Промышленной
серии
на Странице 42
для сборки лестницы, лестничных ограждений и платформы.
