7. 4.00" Стальные гофрированные силосы Фермерской серии
72
PNEG-1420RU Лестницы, Лестничные ограждения и Платформы

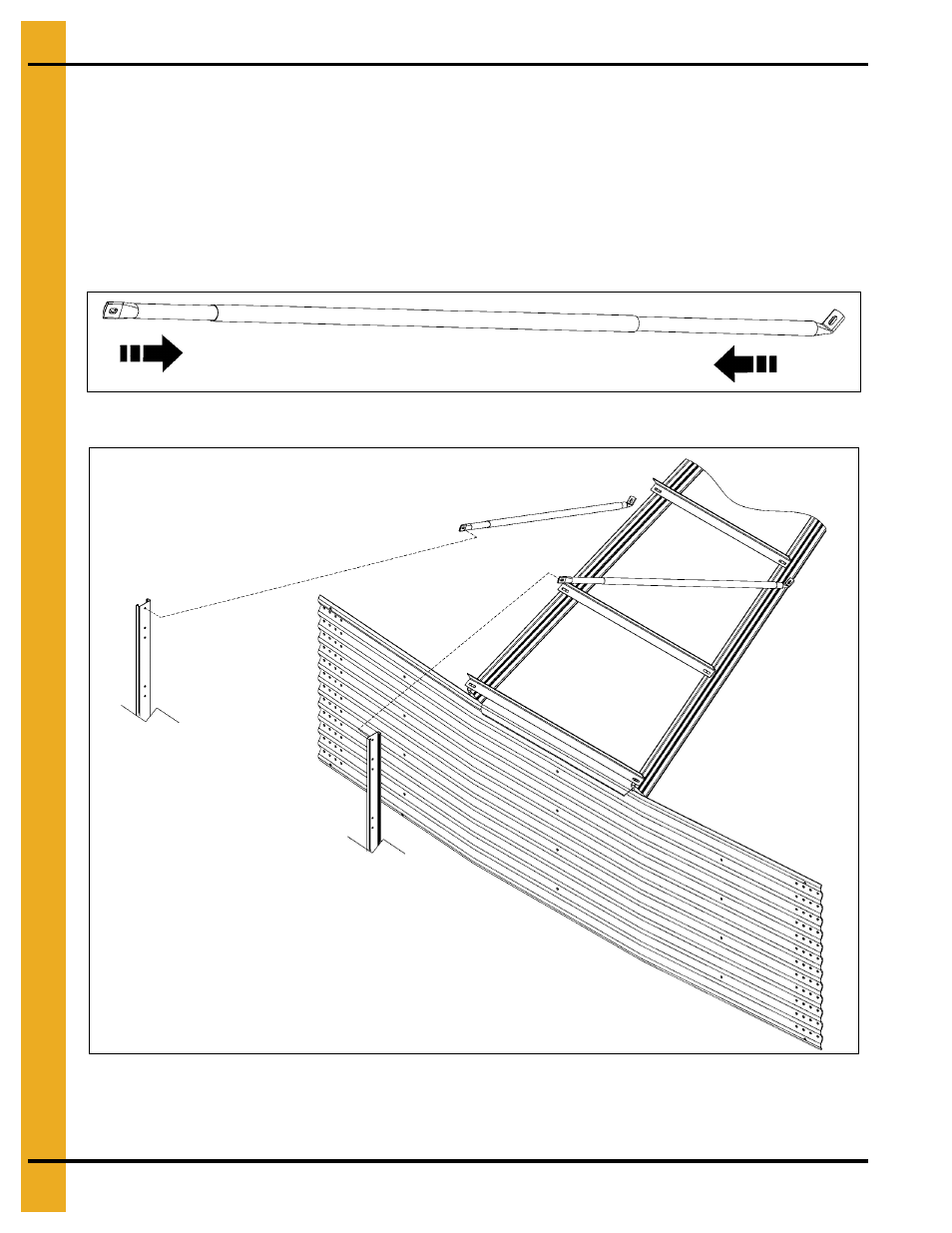

Регулируемые Распорки Лестницы
Теперь установите регулируемые распорки лестницы. Распорка состоит из одной трубы большого
диаметра и двух труб поменьше (См.
.) Вставьте трубы поменьше внутрь большой трубы и
прикрепите одной стороной к верху удлинительного поручня боковой лестницы. Отрегулируйте трубку
на другой стороне так, чтобы её плоский конец доставал до панели крыши. Просверлите четыре (4)
отверстия размером 5/16" (8 мм) в большой и маленьких трубах и скрепите их вместе, используя болты
1/4" x 1-1/2" (6 х 38 мм). Таким образом распорка не будет раздвигаться (См.
Рисунок 7N
.)
Примечание: См.
для правильной установки базовых кронштейнов лестницы.
Рисунок 7M
Рисунок 7N
Примечание: Смотрите информацию по сборке узлов на
Странице 13
для
дополнительной информации по установке опорного кронштейна лестницы и
кронштейна защитного кольца.
