6. 2.66" Стальные гофрированные силосы Промышленной серии
58 PNEG-1420RU Лестницы, Лестничные ограждения и Платформы
Сборка Защитных Колец Лестницы у Промежуточных Платформ
До сборки каких-либо деталей на лестницу или платформу необходимо провести предварительную
сборку. Установите кронштейны защитного кольца на каждую секцию лестницы (См. детальные схемы в
разделе по сборке узлов на Стр. 13-18 ). Установите регулировочные пластины на соединительные
уголоки, как показано на схеме ниже. Скрепите вместе переходные пластины и полукольца защитного
кольца, при этом используйте правильные отверстия в зависимости от диаметра силоса
(
См. Стр. 51.)
Проверяйте, чтобы головка болтов 5/16" x 3/4" (8х19 мм) находилась с внутренней стороны монтируемых
ограждений. Закрепите собранные узлы к кронштейнам защитного кольца на лестнице и регулировочным
пластинам, по пути затягивайте болты. Для сборки нижней части требуется (2) полукольца, которые
устанавливаются сразу ниже платформы, как показано на Рисунке 6Y . При помощи соединительного
уголка прикрепите собранный нижний узел защитного кольца к вертикальному уголку со стороны входа
на платформу.

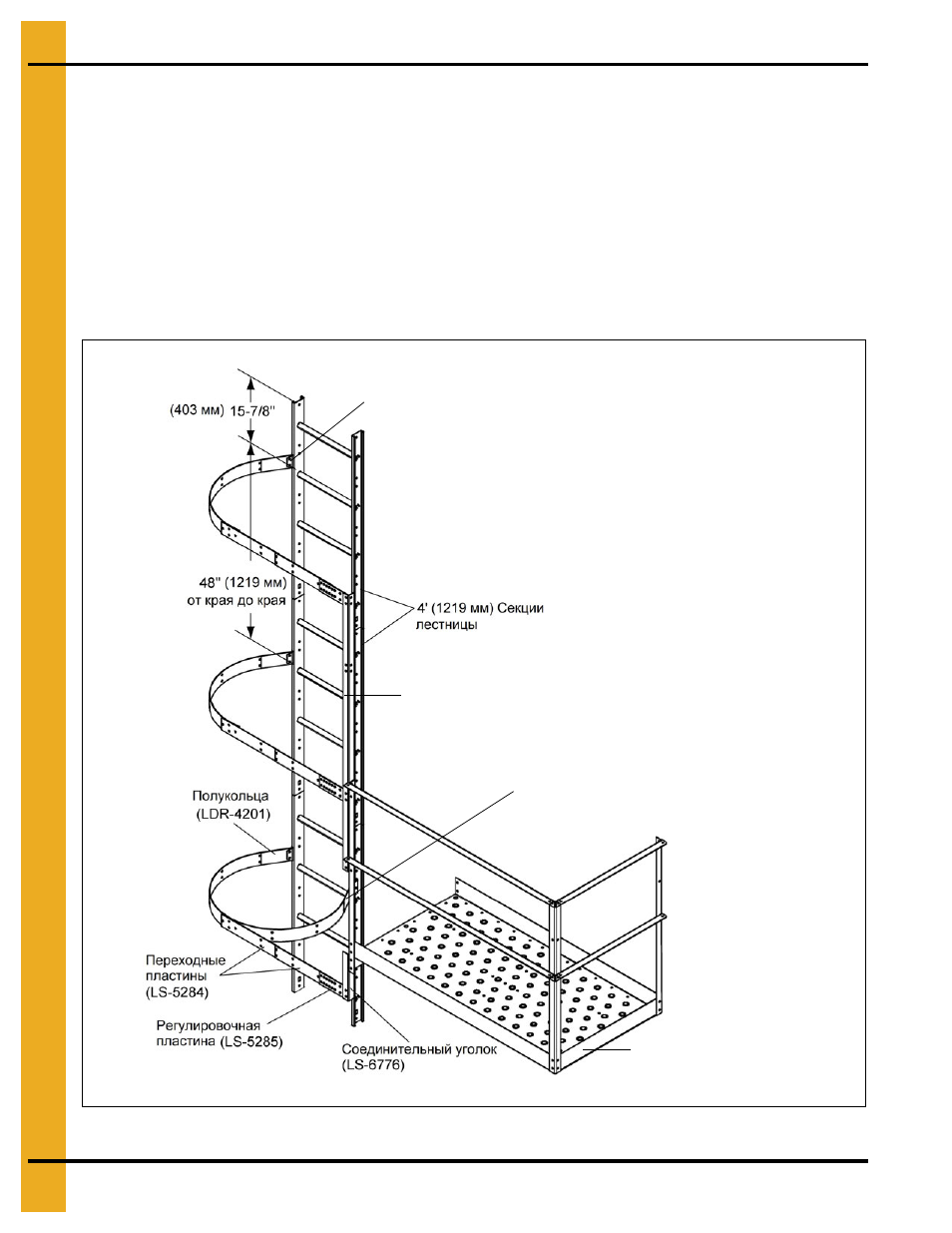

Рисунок 6Y
Правое расположение платформы
( См. Страницу 49 для инструкций
по сборке.)
Удлинительные уголки (LS-6775) (См.
детальную схему на Странице 16 для
правильной сборки.)
Вертикальный уголок у входа на
платформу (См. инструкции по
сборке платформы на Странице 49 .)
Кронштейн защитного кольца (См.
детальную схему на Странице 17 для
правильной сборки.)
