39
Посібник з установлення та техобслуговування atmoTEC pro/atmoTEC plus 0020029241_02
9 Усунення збоїв
9.1 Діагностика
9.1.1 Коди стану
Коди стану, які відображаються на дисплеї, дають Вам інформа-
цію про поточний стан приладу.
Визвати індикацію кодів стану Ви можете в такий спосіб:
atmoTEC plus
atmoTEC pro

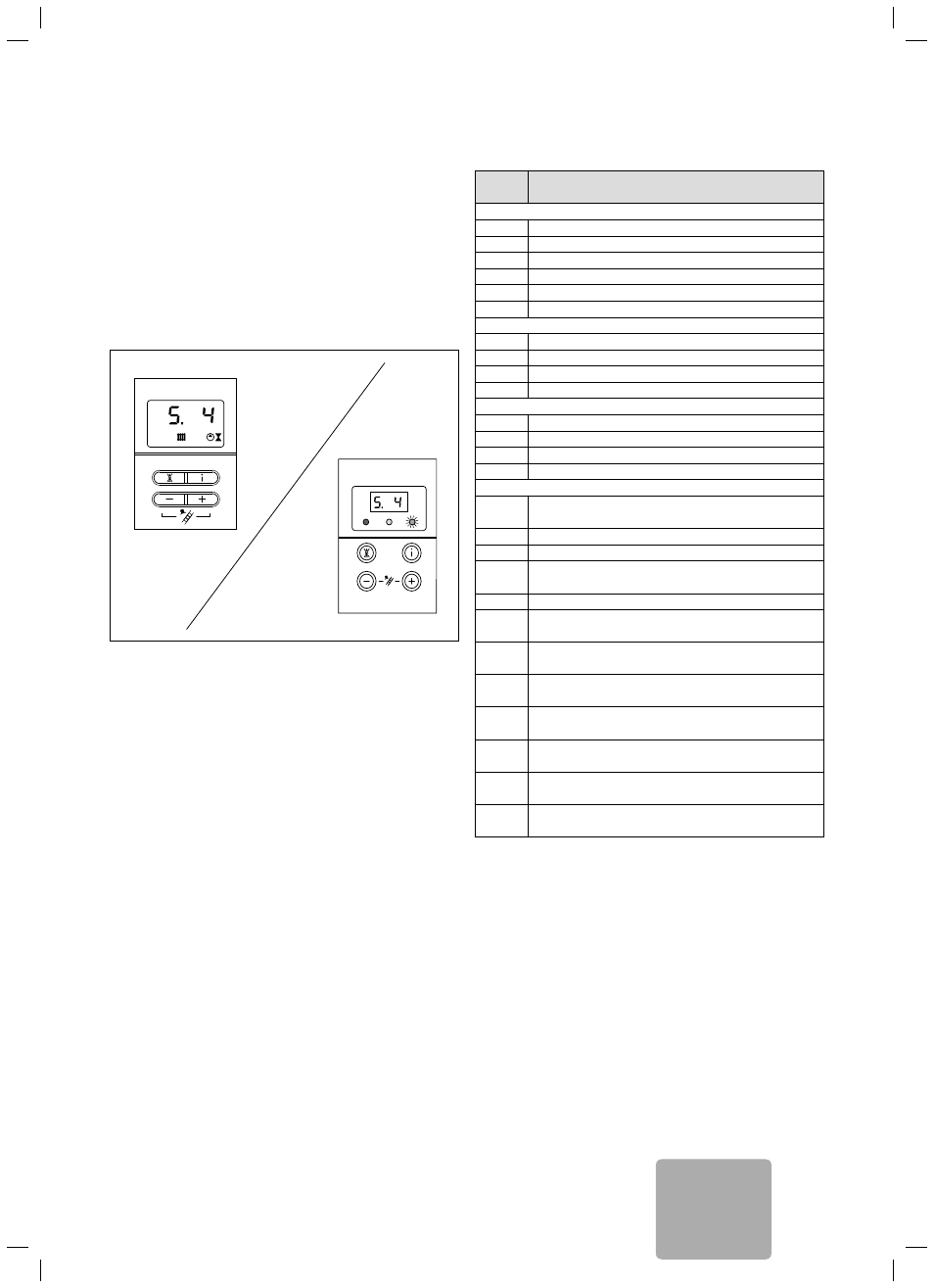

Мал. 9.1 Індикація коду стану на дисплеї
> Натисніть кнопку „i“.На дисплеї з‘являється код стану, напр. „S.
.4“ для режиму „Робота пальника опалення”.
>
Відключити індикацію кодів стану Ви можете в такий спосіб:
> Натисніть кнопку „i“ або
> Протягом 4 мінут не натискайте ні одну із кнопок.
> На дисплеї знову з‘являється поточний тиск наповнення опалю-
вальної установки.
Індикація Значення
Режим опалення:
S. 0
Немає витрати тепла
S. 2 Попередній запуск водяного насоса
S. 3 Процес розпалення
S. 4 Режим пальника
S. 7 Вибіг водяного насоса
S. 8 Час блокування пальника після режиму опалення
Індикації в режимі гарячої води:
S.10
Запит санітарного пристрою (витратомір)
S.13 Процес розпалення
S.14 Режим пальника
S.17 Вибіг водяного насоса
Індикації при функції теплого пуску/режимі накопичувача:
S.20
Активовано тактовий режим накопичувача
S.23 Процес розпалення
S.24 Режим пальника
S.27 Вибіг водяного насоса
Індикація впливів установки
S.30
Кімнатний термостат блокує режим опалення (регулятор до
клем 3-4-5)
S.31 Активний літній режим
S.34 Активовано режим Морозозахист
S.36 Задане значення регулятора безперервного управління < 20 °C,
зовнішній регулюючий прилад блокує режим опалення
S.41 Тиск установки більше 2,7 бар/0,27 кПа
S.42 Відкрито заслінку відпрацьованих газів (зворотний сигнал
заслінки відпрацьованих газів блокує режим пальника)
S.52 Прилад перебуває в 20-хвилинному простої через вихід відпра-
цьованих газів
S.53 Прилад перебуває в 2,5-хвилинному простої через недолік води
(занадто більша різниця між подачею й відводом)
S.54 Прилад перебуває в 20-хвилинному простої через нестачу води
(температурний градієнт)
S.96 Відбувається тестування датчика лінії відведення, запити на опа-
лення блоковані
S.97 Відбувається тестування датчика тиску води, запити на опалення
блоковані
S.98 Відбувається тестування датчика лінії подачі і відводу, запити на
опалення блоковані
Таб. 9.1 Коди стану
Усунення збоїв 9
UA
