Осмотр и техобслуживание 8 – Инструкция по эксплуатации VAILLANT atmoTEC plus VUW монтаж
Страница 39
37
Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_02
8.4.1
Демонтаж и очистка первичного теплообменника
1
3
1
2

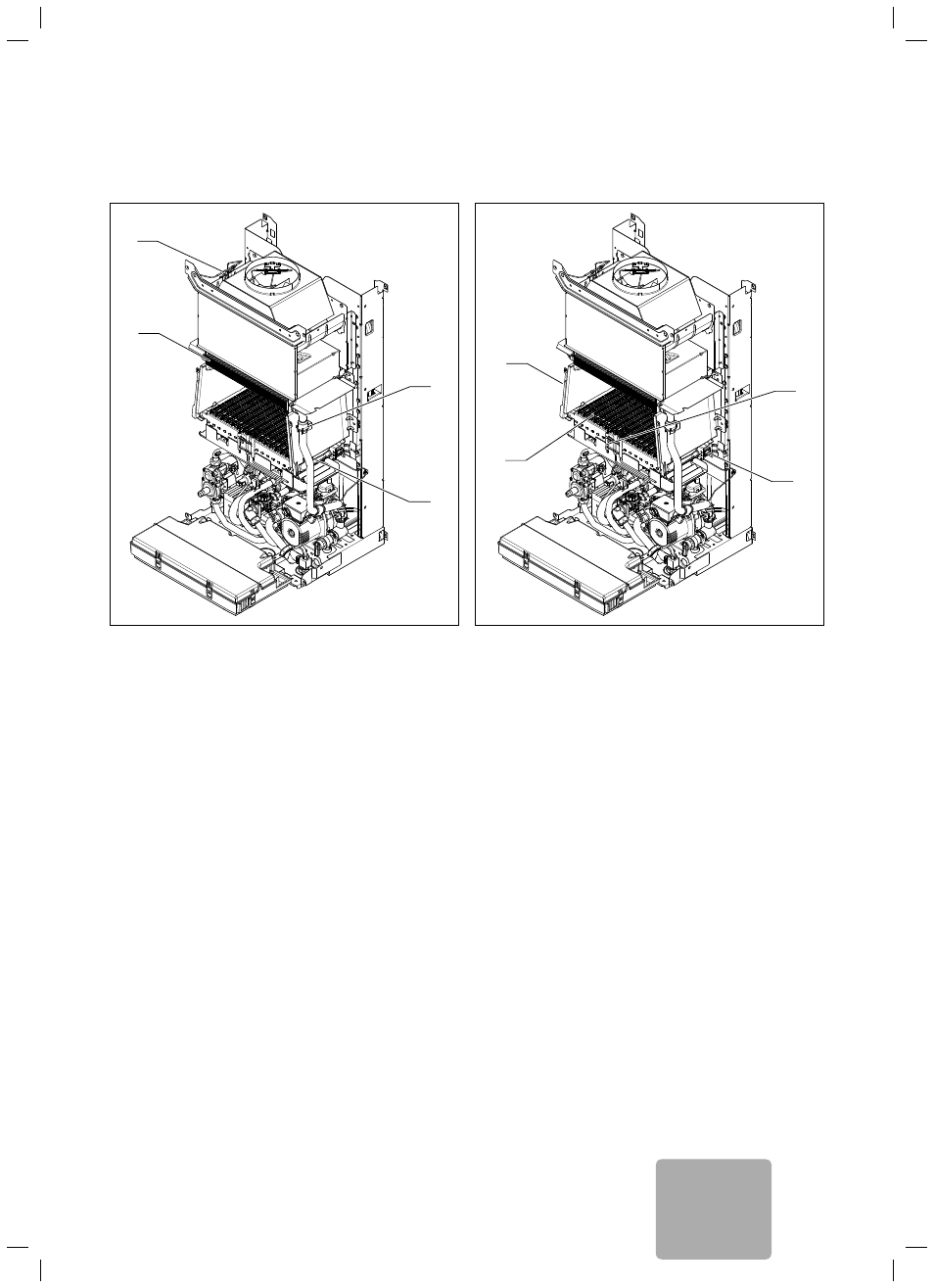

Рис. 8.2 Очистка первичного теплообменника с демонтажем (более
значительное загрязнение)
> Ослабьте пружинные хомуты на трубах подающей и отводя-
щей линий (1).
> Демонтируйте верхние трубы подающей и отводящей линий
(2).
> Выдвиньте вперед первичный теплообменник (3).
> Очистите теплообменник.
> При монтаже замените кольца круглого сечения на соедини-
тельных штуцерах труб подающей и отводящей линий.
8.4.2
Демонтаж и очистка горелки
4
5
6
4
Рис. 8.3 Очистка горелки с демонтажем (более значительное загрязне-
ние)
> Ослабьте 4 болта на распределительной газовой трубе (4).
> Ослабьте запальные электроды (5) горелки
> Выдвиньте горелку вперед (6).
> Очистите горелку.
> Очистите сопла и инжекторы мягкой кисточкой, а затем про-
дуйте их.
> Снова монтируйте горелку.
