13
Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_02
b
Осторожно!
Материальный ущерб в результате недостаточ-
ного закрепления!
Аппарат может сорваться со стены и упасть.
> Монтируйте аппараты только на прочной, закры-
той поверхности стены, обладающей достаточной
несущей способностью.
> Учитывайте состояние стены.
> Учтите все необходимые свободные пространства для мон-
тажа и присоединительные размеры.
> Прикрепите на стену монтажный шаблон.
> Просверлите два отверстия для навешивания прибора.
> Отметьте на стене расположение подсоединений.
i
Учтите необходимые длины вертикальных труб газоот-
вода в 500 мм.
4.7
Навешивание прибора
3
1
2
2

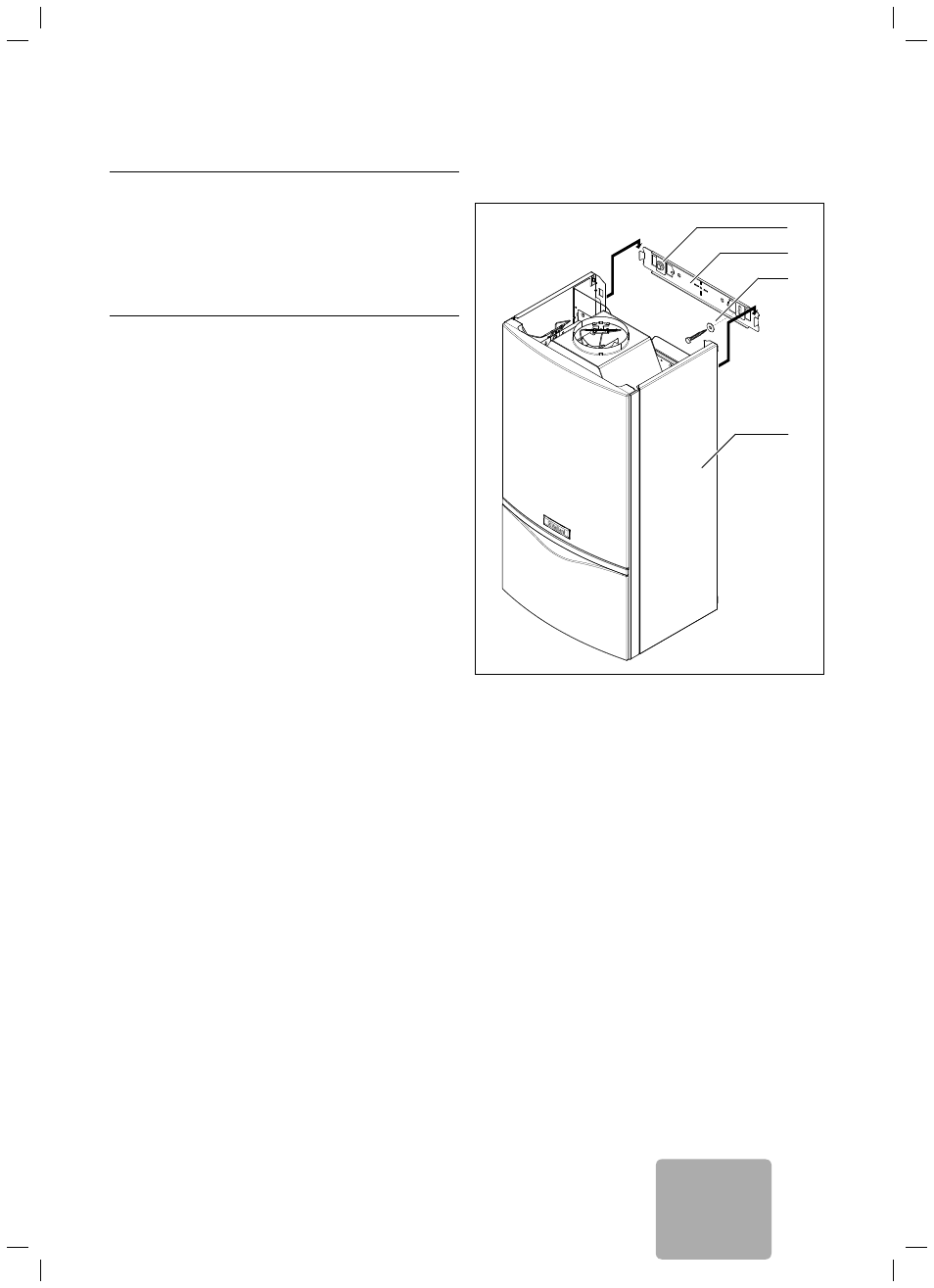

Рис. 4.5 Навешивание прибора (здесь изображен: atmoTEC plus)
> Монтируйте кронштейн прибора (1) на стене посредством
прилагающихся дюбелей и болтов (2).
> Навесьте прибор (3) сверху на кронштейн.
