Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_02
40
9 Устранение
сбоев
9.1
Диагностика
9.1.1
Коды состояния
Коды состояния, которые отображаются на дисплее, дают Вам
информацию о текущем эксплуатационном состоянии прибора.
Индикацию кодов состояния Вы можете вызвать следующим
образом:
atmoTEC plus
atmoTEC pro

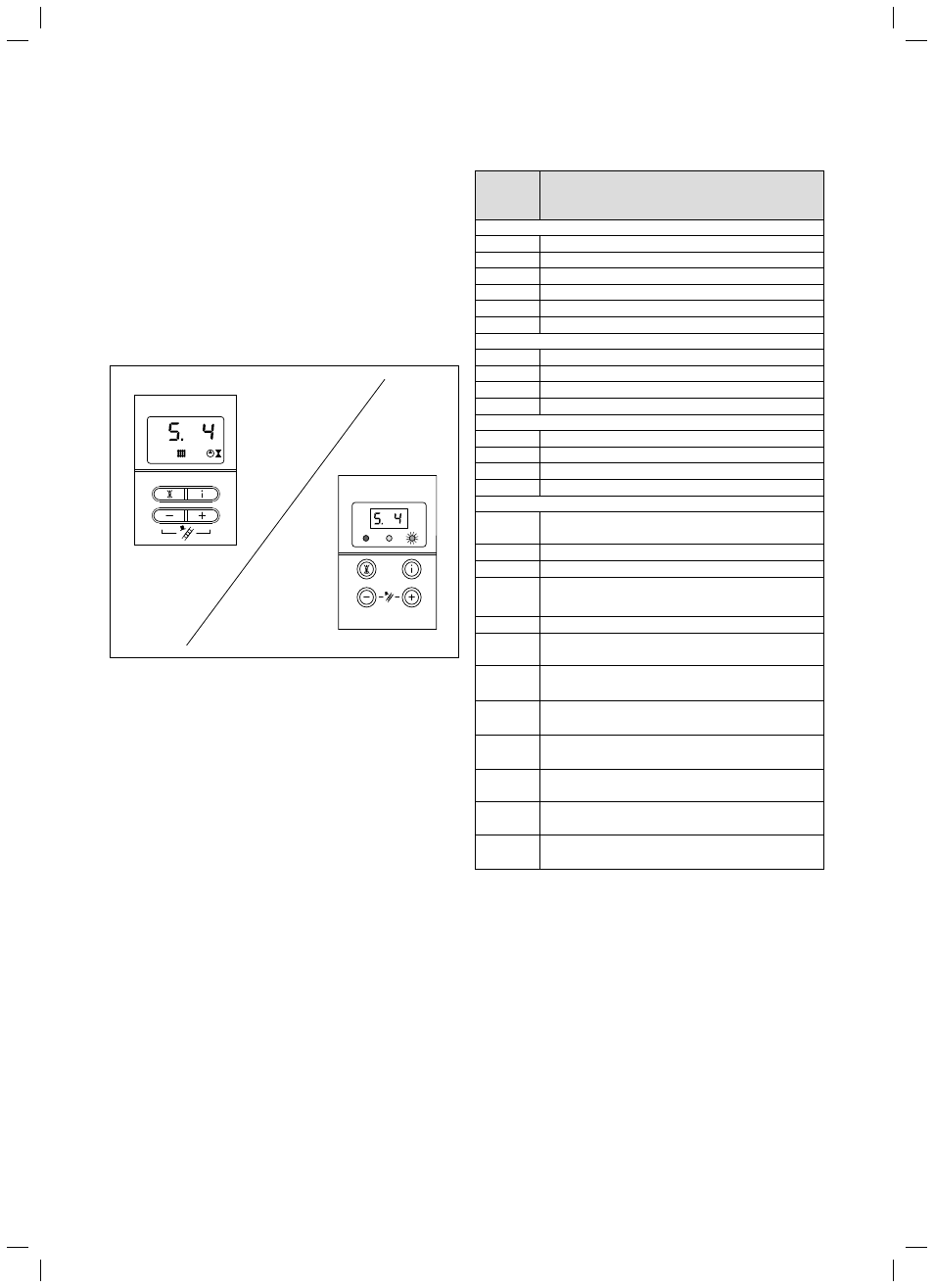

Рис. 9.1 Индикация кода состояния на дисплее
> Нажмите кнопку „i”.На дисплее появляется код состояния,
напр. „S. 4“ для
„Режим горелки Отопление”.
Отключить индикацию кодов состояния Вы можете следующим
образом:
> Нажмите кнопку „i”или
> В течение 4 минут не нажимайте ни одну из кнопок.На дис-
плее снова появляется текущее давление наполнения отопи-
тельной установки.
Индикация Значение
Режим отопления:
S. 0
Нет расхода тепла
S. 2
Предварительный запуск водяного насоса
S. 3
Процесс розжига
S. 4
Режим горелки
S. 7
Выбег водяного насоса
S. 8
Блокировка горелки после режима отопления
Индикации в режиме горячей воды:
S.10
Запрос санитарного устройства (расходомер)
S.13
Процесс розжига
S.14
Режим горелки
S.17
Выбег водяного насоса
Индикации при функции теплого пуска/режиме накопителя:
S.20
Тактовый режим накопителя активен
S.23
Процесс розжига
S.24
Режим горелки
S.27
Выбег водяного насоса
Индикации влияний установки:
S.30
Комнатный термостат блокирует режим отопления (регулятор
к клеммам 3-4-5)
S.31
Летний режим активен
S.34
Режим морозозащиты активен
S.36
Заданное значение регулятора непрерывного управления
< 20 °C , внешний регулирующий прибор блокирует режим
отопления
S.41
Давление установки более 2,7 бар/0,27 кПа
S.42
Открыта заслонка отработанных газов(обратный сигнал
заслонки отработанных газов блокирует режим горелки)
S.52
Прибор находится в 20-минутном простое из-за выхода отра-
ботанных газов
S.53
Прибор находится в 2,5-минутном простое из-за недостатка
воды (слишком большая разница между подачей и отводом)
S.54
Прибор находится в 20-минутном простое из-за недостатка
воды (температурный градиент)
S.96
Происходит тестирование датчика отводящей линии, запросы
на отопление блокированы
S.97
Происходит тестирование датчика давления воды, запросы
на отопление блокированы
S.98
Происходит тестирование датчика подающей и отводящей
линий, запросы на отопление блокированы
Табл. 9.1 Коды состояния
