Посібник з установлення та техобслуговування atmoTEC pro/atmoTEC plus 0020029241_02
7.2.7
Настроювання потужності насосу
Потужність 2-східчастого насоса можна автоматично адаптувати
до потреб опалювальної установки. При необхідності слід змі-
нити настроювання насоса за допомогою системи діагностики
(для цього див. табл. 9.2 і 9.3).
Розмір залишкового напору насоса залежно від настроювання
обхідного клапана представлена на мал. 7.2.
40
30
20
10
0
0 200 400 600 800 1000 1200
1600
Залишковий напір [kPa]
Об'єм подачі [л/г]
1800
1400
2-я ступінь
1-а ступінь

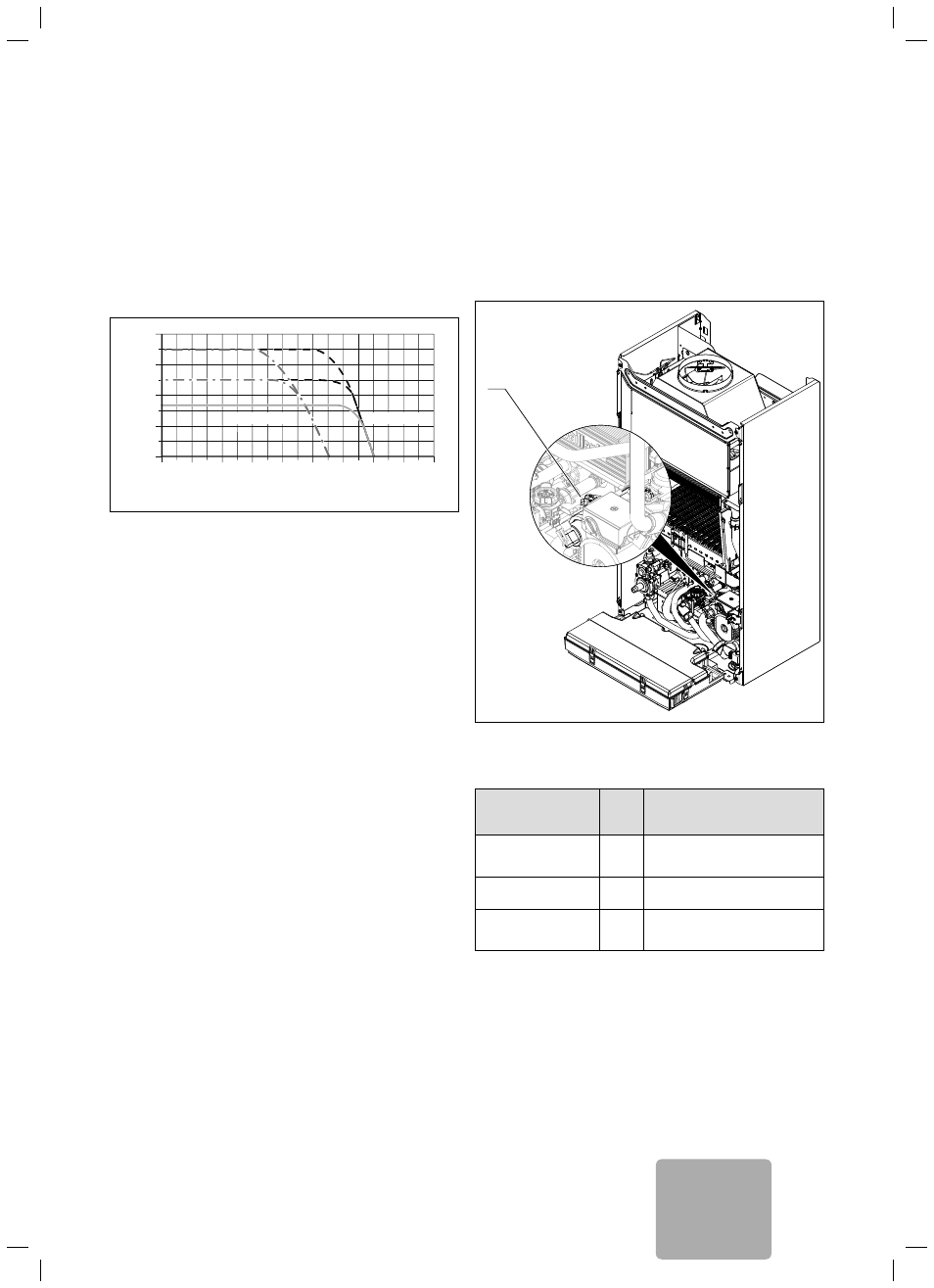

Мал. 7.3 Характеристична крива насоса
7.3
Настроювання обхідного клапана
У прилади убудований обхідний клапан.
Тиск настроюється в діапазоні між 17 і 35 кПа Попередньо вста-
новлено прибл. 25 кПа (середнє положення). За оберт настанов-
ного гвинта тиск змінюється прибл. на 2 кПа. Обертанням вправо
тиск підвищується, уліво - знижується.
1
Мал. 7.4 Настроювання обхідного клапана
> Відрегулюйте тиск на настановному гвинті (1).
Положення настанов-
ного гвинта
Тиск
(кПа)
Примітка / застосування
До упору вправо
(повністю повернено вниз)
350
Якщо радіатори при заводському
настроюванні нагріваються непра-
вильно
Середнє положення (5
обертів уліво)
250
Заводське настроювання
Із середнього положення
ще 5 обертів уліво
170
Якщо з'являються шуми в радіаторах
або радіаторних клапанах
Таб. 7.4 Настановні значення для обхідного клапана (величина напору)
Адаптація до опалювальної установки 7
UA
