17
Посібник з установлення та техобслуговування atmoTEC pro/atmoTEC plus 0020029241_02
1
2
3
4
5

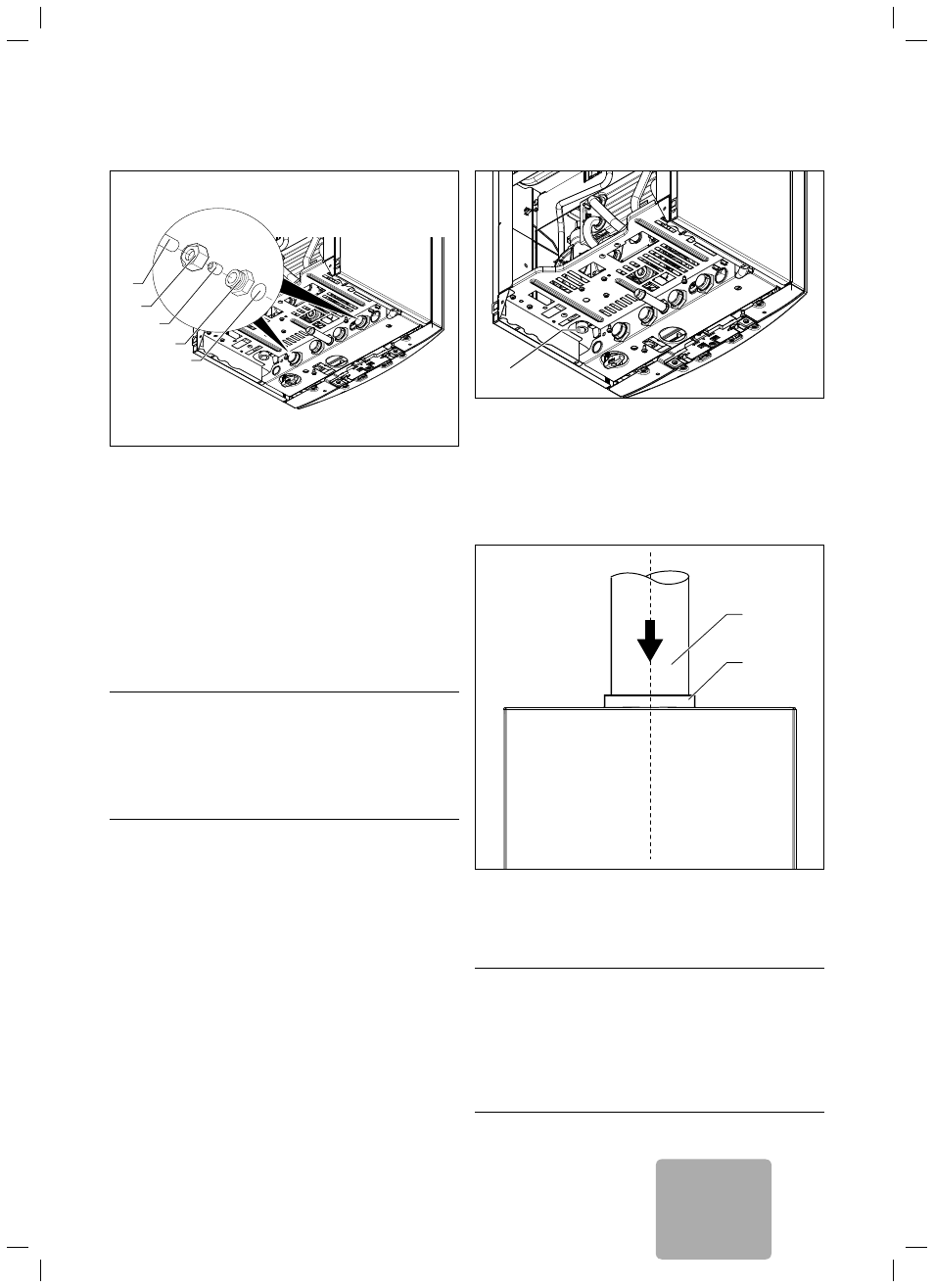

Мал. 5.3 Монтаж ліній подачі та відведення опалення (приклад)
З‘єднання патрубків ліній подачі і відводу опалення на приладі
(наприклад, із двома з‘єднувачами із затискним нарізним сполу-
ченням для з‘єднання з 22 мм мідними трубопроводами, як пока-
зано на мал. 5.3)
> Установіть відповідно ущільнення (1) і пригвинтіть з‘єднувачі (2)
на патрубки ліній подачі і відводу приладу.
> Вставте відповідно накидну гайку (4) і затискне кільце (3) на
мідний трубопровід (5). Діаметр трубопроводу повинен ста-
новити 22 мм
> Вставте трубопроводи до упору в з‘єднувачі. Затягніть накидні
гайки в цьому положенні.
b
Обережно!
Небезпека пошкоджень внаслідок витоку води!
Вода може витікати із запобіжного клапана (2).
> Підключіть вихід запобіжного клапана через
сифон до каналізації.
> Використовуйте стічну трубу та лійкоподібний
сифон
1
Мал. 5.4 Випускний отвір запобіжного клапана
> Приєднаєте випускний отвір запобіжного клапана (1) до стіч-
ного отвору води за допомогою гідравлічного затвора, щоб
уникнути виходу води і тим самим, збитку.
5.5
Газовідвід
1
2
Мал. 5.5 Патрубок газовідводу
> Вставте трубу газовідводу (1) у патрубок газовідводу (2). Звер-
ніть увагу на правильне положення труби газовідводу.
b
Обережно!
Порушення в роботі приладу внаслідок недостат-
ньої довжини труби газовідводу!
Для безперебійної роботи приладу вертикальний від-
різок труби газовідводу повинен мати достатню
довжину.
> Забезпечте мінімально необхідну довжину труби
газовідводу в 500 мм (див. мал. 5.5).
