11
Посібник з установлення та техобслуговування atmoTEC pro/atmoTEC plus 0020029241_02
4.5
Необхідні мінімальні відстані/вільний простір для
монтажу
400 mm
mm
250
10 mm
10 mm

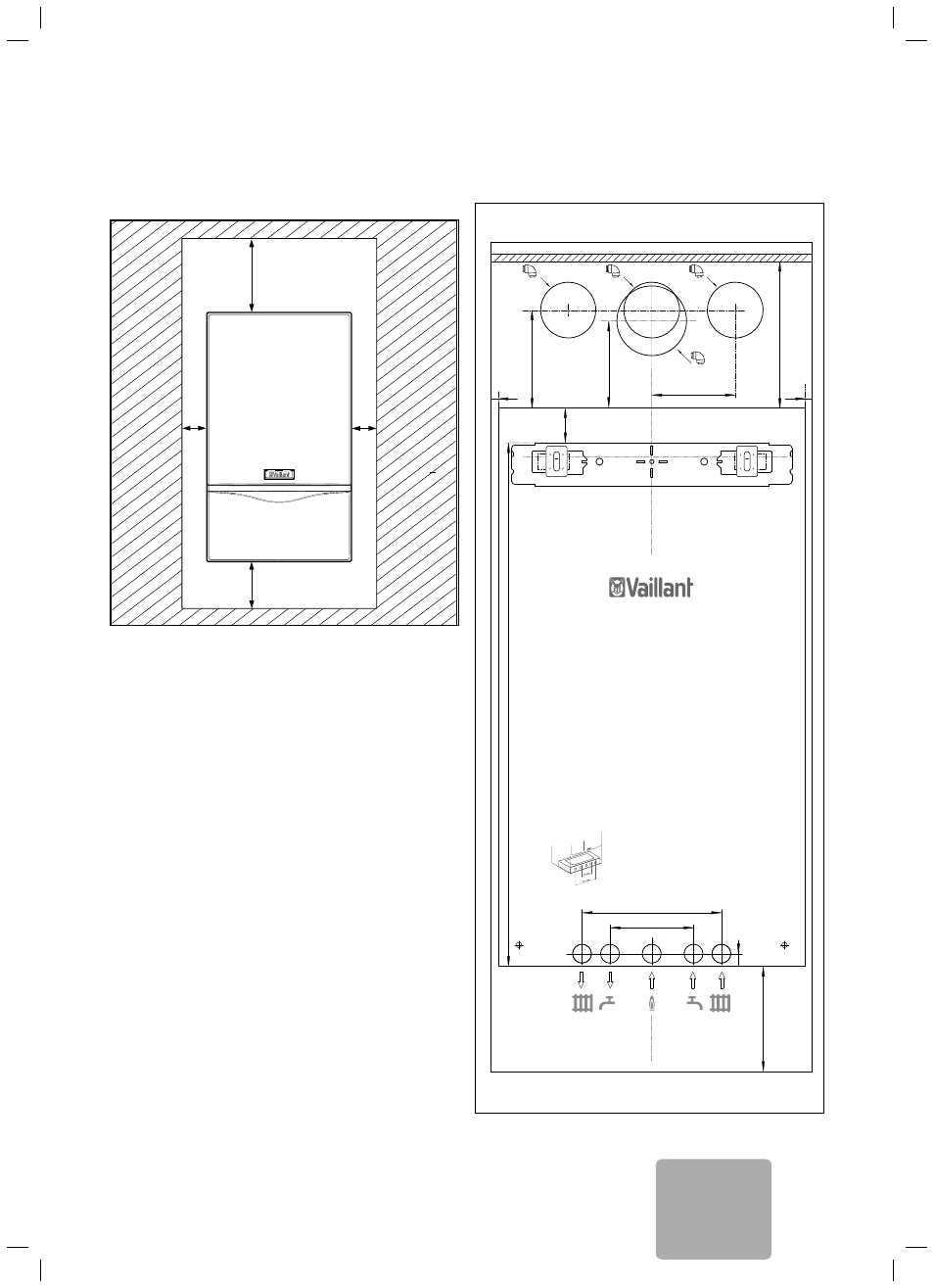

Мал. 4.3 Необхідні мінімальні відстані / вільний простір для монтажу
(тут зображено: atmoTEC plus)
Як для установки/монтажу приладу, так і для наступного прове-
дення техобслуговування потрібні наступні мінімальні відстані і
вільні простори для монтажу:
– відстань із боків: 10 мм
– нижня сторона: 250 мм
– верхня сторона: 400 мм
Немає необхідності в дотриманні відстані між приладом і
займистими будівельними елементами, тому що при номінальній
тепловій потужності приладу досягається більше низьке значення
температури, чим максимально припустиме значення 85 °C.
4.6
Монтажний шаблон
60/100
215
1
0
_
0
9
8
5
3
0
0
2
0
0
6
0
0
2
21
1
20
200
120
510
81
0
5
2
5
7
0
41
80/80
80/80
120
10
10
120/122/180/182/200/202/240/242/243/280/282/322/362 Pro/Plus
80/80
Мал. 4.4 Монтажний шаблон
Монтаж 4
UA
