Посібник з установлення та техобслуговування atmoTEC pro/atmoTEC plus 0020029241_02
8
4 Монтаж
Прилад Vaillant atmoTEC pro/atmoTEC plus поставляється попере-
дньо змонтованим в одній пакувальній одиниці.
4.1
Обсяг поставки
Перевірте комплектність і цілісність обсягу поставки (див. мал. 4.1
і табл. 4.1).
1
2
6
4
5
3

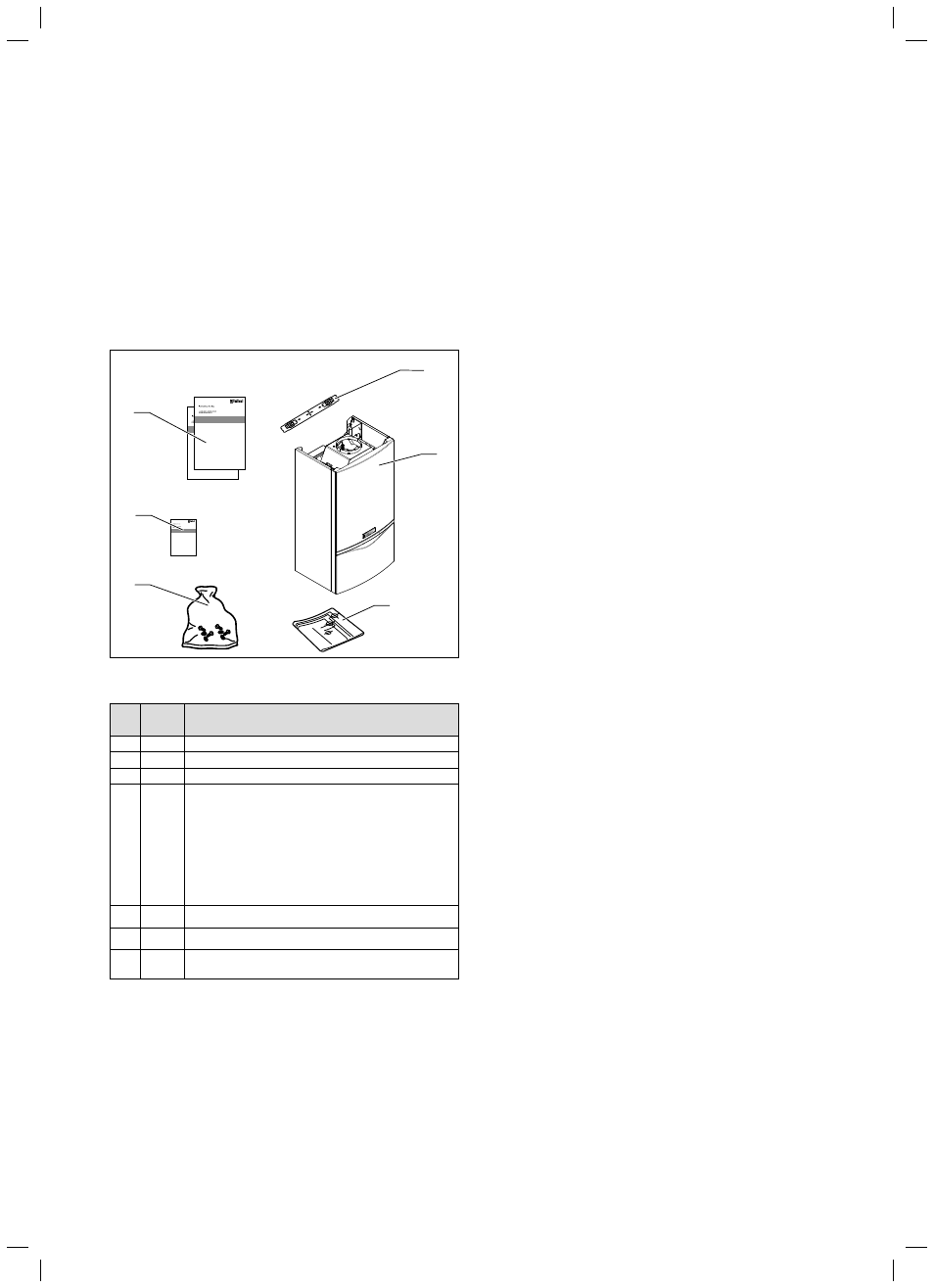

Мал. 4.1 Обсяг поставки (тут зображено: atmoTEC plus)
Поз. Число
Найменування
1
1
Кронштейн приладу
2
1
Прилад
3
1
Монтажний шаблон
4
1
Мішечок з фурнітурою:
– 2 гвинти
– 2 дюбелі
– 2 підкладні шайби
– 4 ущільнення
– 1 обтискне різьбове з’єднання 15 мм x 3/4“
– ручка крана наповнення
– патрубок холодної води (тільки VUW)
– сервісний кран ліворуч/праворуч (тільки plus)
1
Пакет із друкованими виданнями (поз. 5 і 6)
5
1
Гарантійна карта
6
2
– Посібник з експлуатації
– посібник з монтажу та техобслуговування
Таб. 4.1 Обсяг поставки
4.2
Приладдя
Будь ласка, інформацію про можливо необхідні приналежності
див. у дійсному прейскуранті.
