Посібник з установлення та техобслуговування atmoTEC pro/atmoTEC plus 0020029241_02
- + 7 8 9
L N
3 4 5
- + 7
BUS 24V
230V
8 9
L N
3 4 5

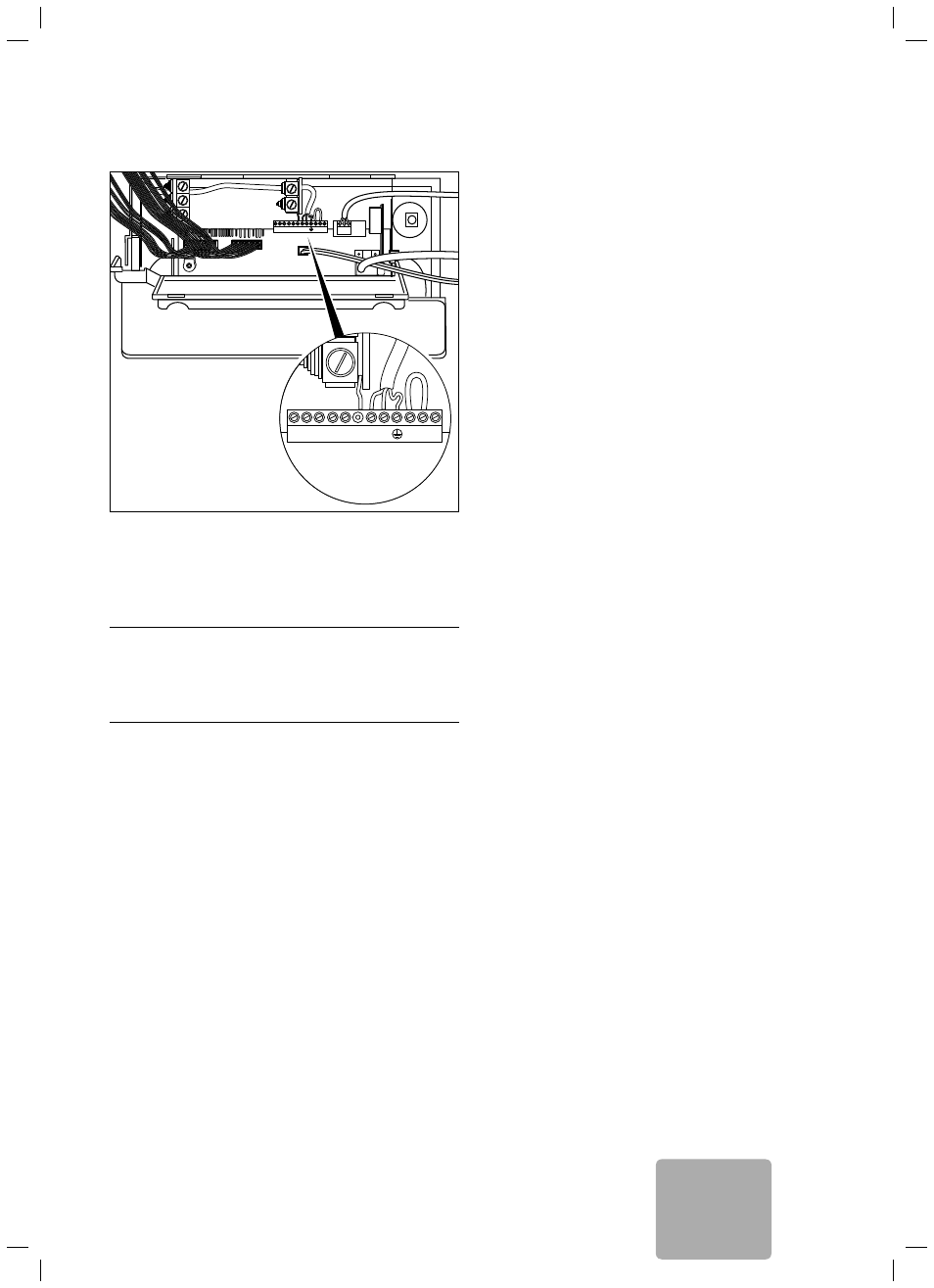

Мал. 5.7 Приклад прокладки кабелів
> Видаліть оболонку зі сполучних кабелів прибл. на 2 – 3 див і
зачистіть ізоляцію жил.
> Приєднаєте сполучні кабелі згідно посібникам з приладдя до
відповідних різьбових клем на електроніці.
b
Обережно!
Небезпека пошкодження електроніки!
Через подачу живлення від мережі на неправильні
різьбові клеми можливе пошкодження електроніки.
> Не підводьте до клем 7, 8, 9 мережеву напругу.
> Якщо не встановлено кімнатного або годинного термостату,
передбачте перемичку між клемами 3 і 4 у тому випадку,
якщо її немає. Видаліть перемичку, якщо до клем 3 і 4 підклю-
чений кімнатний або годинний термостат.
> Вам не слід видаляти перемичку між клемами 3 і 4, якщо Ви
підключаєте погодо залежний температурний регулятор або
регулятор кімнатної температури (постійне регулювання
з’єднувальні клеми 7, 8, 9).
> Закрийте задню кришку коробки електронного обладнання й
притисніть її, щоб вона зафіксувалася з характерним клацан-
ням.
> Відкиньте блок електроніки нагору й пригорніть його обома
затискачами праворуч і ліворуч до бічного обшивання при-
ладу, щоб вони були зафіксовані з характерним клацанням.
> Установіть передню частину обшивки приладу.
