Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_02
16
5 Установка
a
Опасность!
Опасность травмирования и материального
ущерба в результате ненадлежащей установки!
Выполненная ненадлежащим образом установка
может отрицательно сказаться на эксплуатационной
безопасности аппарата и привести к травмам и
материальному ущербу.
> Установку допускается выполнять только сертифи-
цированному фирмой Vaillant специалисту.
5.1
Общие указания для отопительной установки
b
Осторожно!
Опасность повреждения аппарата!
Остатки от сварки, пакля, замазка, ржавчина, круп-
ная грязь и т.п. из трубопроводов может отклады-
ваться в аппарате и приводить к неполадкам.
> Перед подключением аппарата тщательно про-
мойте систему отопления, чтобы удалить возмож-
ные остатки!
– Для должного слива от продувочного трубопровода предо-
хранительного клапана со стороны строения должна быть
отведена сливная труба с впускной воронкой и сифоном.
Должна иметься возможность наблюдения за сливом!
– Приборы оснащены расширительным баком (8 л / 0,75
бар/0,075 МПа). Перед монтажом прибора проверьте,
достаточно ли этого объема. Если это не так, необходимо
монтировать дополнительный расширительный бак со сто-
роны установки на стороне всасывания насоса.
5.2 Подсоединение
газа
a
Опасность!
Опасность для жизни в результате ненадлежа-
щего подключения газа!
Выполненное ненадлежащим образом подключение
газа может отрицательно сказаться на эксплуатаци-
онной безопасности аппарата и привести к травмам
и материальному ущербу.
> Подключение газа допускается выполнять только
сертифицированному фирмой Vaillant специали-
сту. При этом необходимо соблюдать законода-
тельные предписания и требования местного
предприятия газоснабжения.
a
Опасность!
Опасность отравления и взрыва в результате
утечки газа!
Возможная негерметичность газопровода.
> Обеспечьте монтаж газопровода без напряже-
ний!
b
Осторожно!
Опасность повреждения в результате слишком
высокого давления!
Газовая арматура может быть повреждена в резуль-
тате воздействия высокого давления. Рабочее давле-
ние не должно превышать 6 кПа (60 мбар).
> Проверяйте герметичность газовой арматуры с
помощью максимального давления 11 кПа
(110 мбар).
1

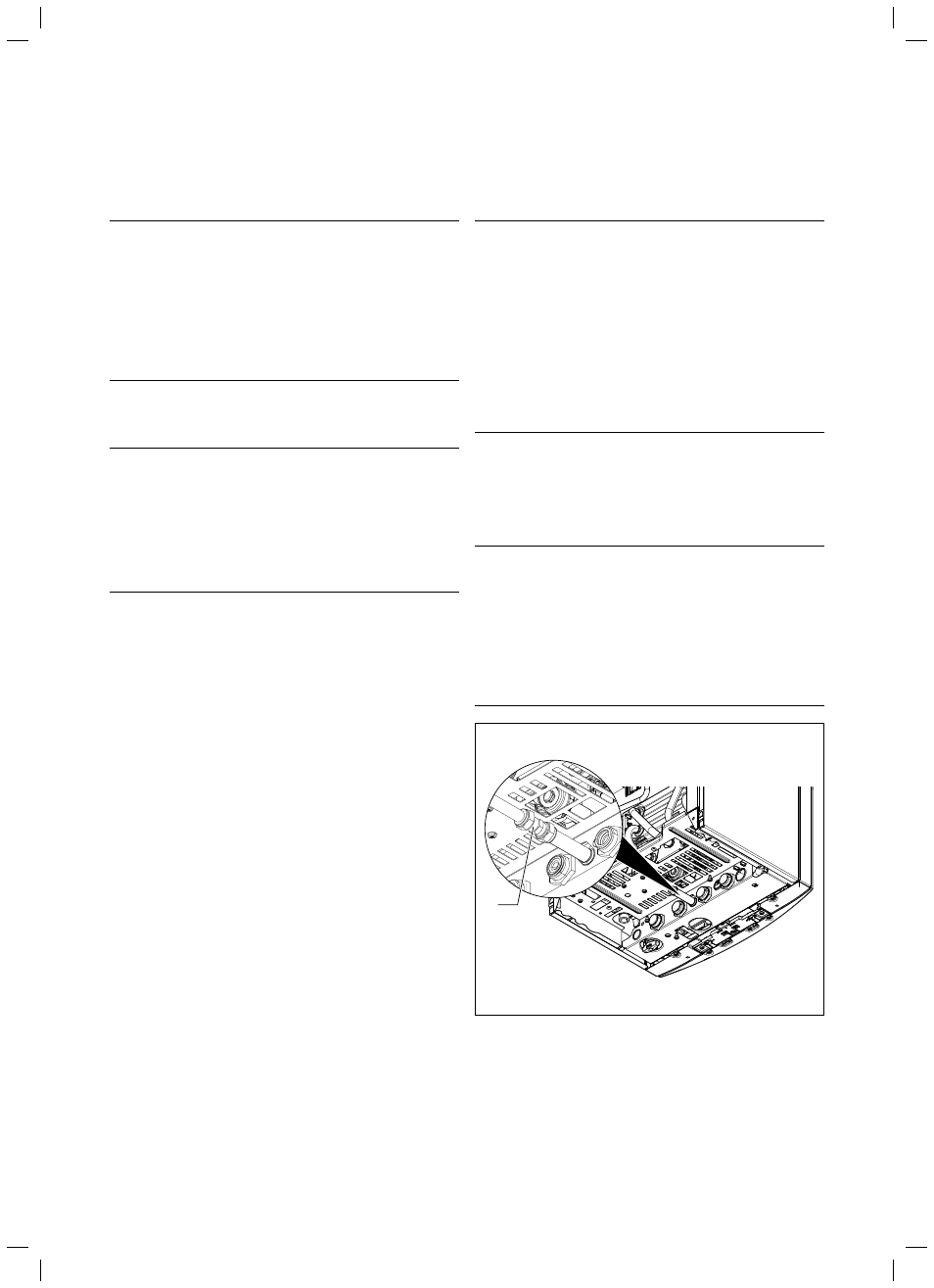

Рис. 5.1 Подсоединение газа
Прибор atmoTEC pro/atmoTEC plus предназначен для использо-
вания на природном газе G20/G25 и сжиженном газе
G30/31. Подсоединение газа выполнено в стальной трубе Ø 15
мм. Динамическое давление подсоединения газа для природ-
ного газа должно составлять как минимум 2 кПа.
