25
Посібник з установлення та техобслуговування atmoTEC pro/atmoTEC plus 0020029241_02
6.2.2 Перевірка максимального теплового навантаження
(номінальне навантаження)
Перевірка максимального теплового навантаження необхідна
при першому уведенні в експлуатацію і після заміни газової
арматурі.
1
2
1
2

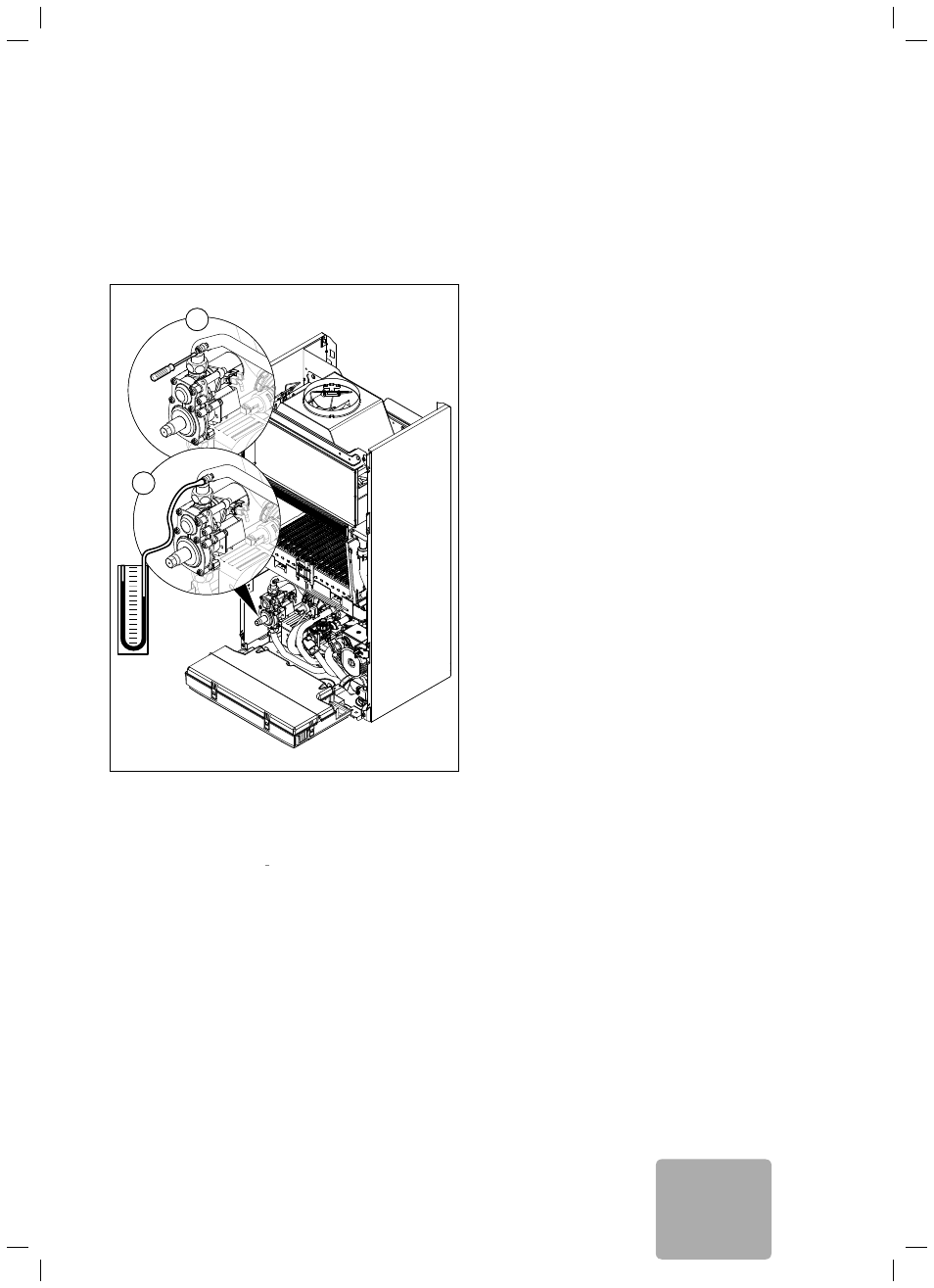

Мал. 6.5 Перевірка номінального навантаження
Щоб перевірити максимальне теплове навантаження, дотримуй-
теся наступного порядку дій:
> Вимкніть прилад.
> Послабте ущільнювальний гвинт на газових арматурах (1 на
мал. 6.5).
> Підключіть цифровий або U-образний манометр (2 на мал.
6.5).
> Натисніть кнопку „+“ на дисплеї й, утримуючи натиснутої
кнопку „+“, установіть головний вимикач на „I“..
> Утримуйте кнопку „+“ натиснутою доти, поки на дисплеї не
з‘явиться індикація „P.0“
i Повторним натисканням кнопки „+“ або „-“ Ви
можете змінити цифру.
> Натискайте кнопку „+“, поки не з‘явиться „P.1“
> Натисніть кнопку „i“, щоб запустити діагностичну програму.
Тепер прилад працює з повним навантаженням.Поперемінно
відображається то„P.1“, то поточний тиск наповнення уста-
новки.
> Подивіться показники значення на манометрі (див. табл. 6.3).
При відхиленні обмірюваних значень зверніть увагу на дані по
усуненню помилок у главі 6.2.4.
> Вимкніть прилад.
> Зніміть манометр.
> Снову пригвинтіть ущільнювальний гвинт газових арматур.
.
6.2.3 Перевірка і настроювання мінімальної кількості газу
Перевірка мінімальної кількості газу необхідна при першому уве-
денні в експлуатацію і після заміни газової арматури.
Для перевірки мінімальної кількості газу дотримуйтеся наступного
порядку дій:
> Вимкніть прилад.
> Послабте ущільнювальний гвинт на газових арматурах (1) на
мал. 6.5.
> Підключіть цифровий або U-образний манометр (2 на мал.
6.4).
> Натисніть кнопку „+“ на дисплеї й, утримуючи натиснутої
кнопку „+“, установіть головний вимикач на „I“..
> Утримуйте кнопку „+“ натиснутою доти, поки на дисплеї не
з‘явиться індикація „P.0“
i Повторним натисканням кнопки „+“ або „-“ Ви
можете змінити цифру.
> Натискайте кнопку „+“, поки не з‘явиться „P.2“.
> Натисніть кнопку „i“, щоб запустити діагностичну програму.
Тепер прилад працює при мінімальній кількості газу.Попере-
мінно відображається то „P.2“, то поточний тиск наповнення
установки.
> Подивіться показники значення на манометрі (див. табл. 6.3)
При відхиленні обмірюваних величин Ви можете настроїти міні-
мальну кількість газу в такий спосіб:
> Повторно натисніть кнопку „i“, після чого з‘явиться значення в
діапазоні від 0 до 99.
> Натисканням кнопок „+“ або „-“ установіть правильний тиск.
> Збережете встановлене значення, утримуючи натиснутої
кнопку „i“ прибл. 5 сек. При цьому прилад автоматично зали-
шає діагностичну програму.
> Вимкніть прилад.
> Зніміть манометр.
> Снову пригвинтіть ущільнювальний гвинт газових арматур.
Уведення до експлуатації 6
UA
