Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_02

10

4.3

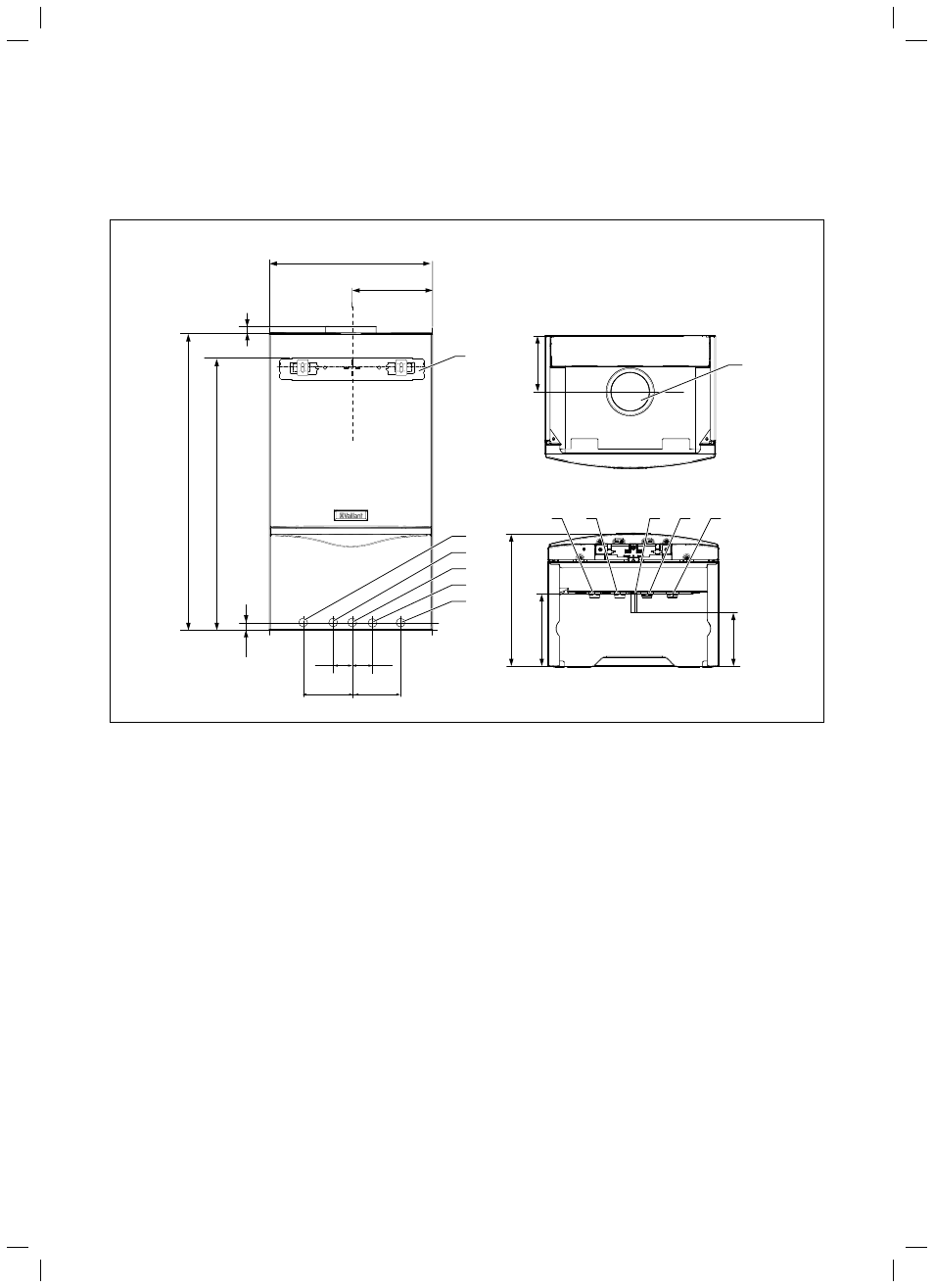

Чертеж с размерами и присоединительные
размеры

18

75

2

800

20

2

00

100

100

440

220

35

35

130

180

338

6

4

3

2

1

5

7

1

2

3

4

5

Ш 110 / Ш 130

Рис. 4.2 Присоединительные размеры в мм

(здесь изображен: atmoTEC plus)

Пояснение
1 Отводящая линия отопления Ø 22 мм
2 Патрубок холодной воды Ø 15 мм
3 Подсоединение газа Ø 15 мм
4 Патрубок горячей воды Ø 15 мм
5 Подающая линия отопления Ø 22 мм
6 Кронштейн

прибора

7 Патрубок для газоотвода

Ø 110 мм ≤ 20 kW
Ø 130 мм ≥ 24 kW

4 Монтаж
