Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_02
34
7.2.7 Регулировка производительности насоса
Мощность 2-ступенчатого насоса можно автоматически адапти-
ровать к потребностям отопительной установки.
При необх. измените настройку насоса посредством системы
диагностики (для этого см. табл. 9.2 и 9.3).
Величина остаточного напора насоса в зависимости от
настройки байпасного клапана представлена на рис. 7.2.
40
30
20
10
0
0 200
400
600
800
1000
1200
1600
Остаточный напор [kPa]
Объем подачи [л/ч]
1800
1400
2-ая ступень
1-ая ступень

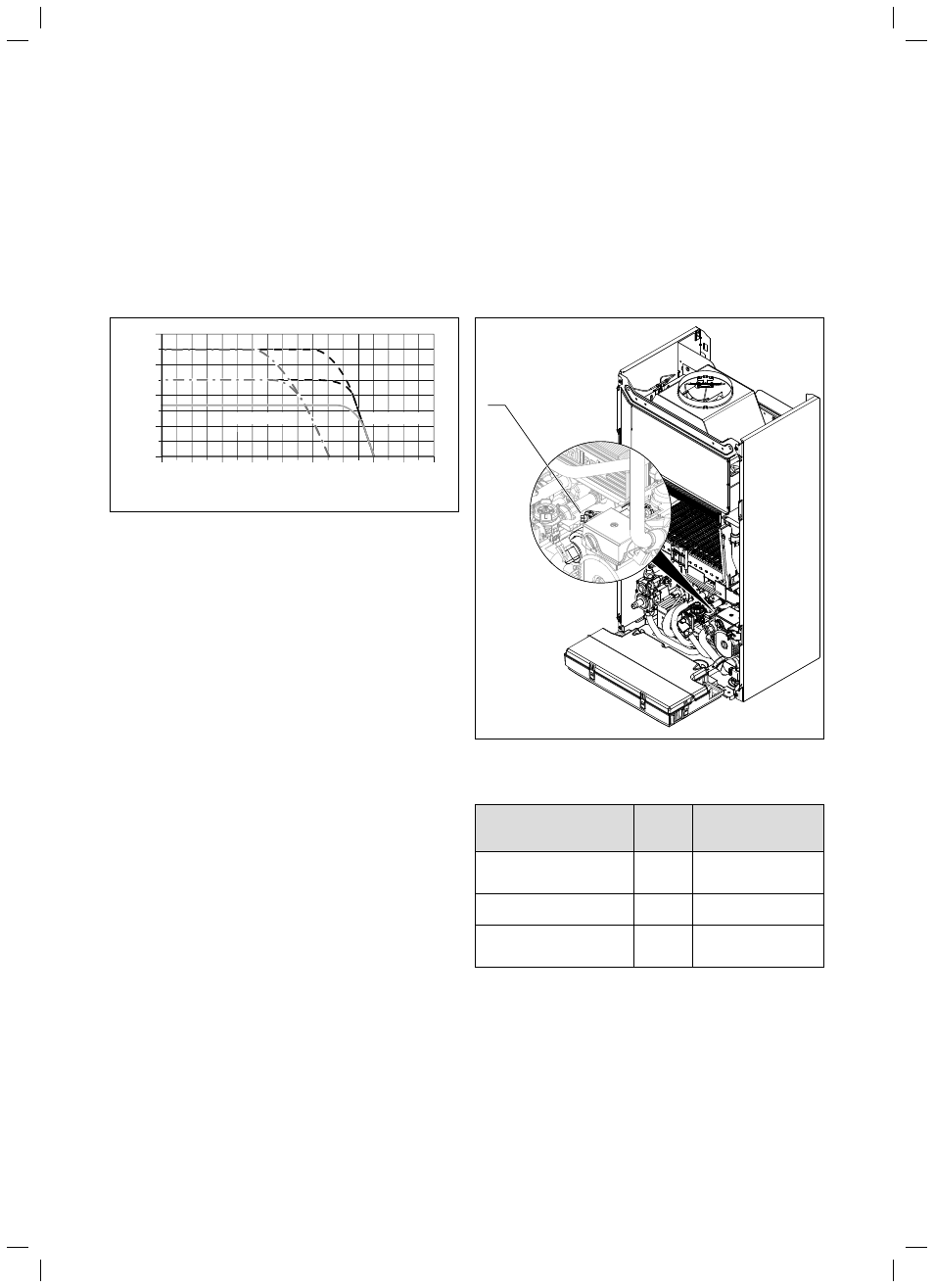

Рис. 7.3 Характеристическая кривая насоса
7.3
Настройка байпасного клапана
В приборы встроен байпасный клапан.
Давление настраивается в диапазоне между 17 и 35 кПа. Пред-
варительно установлено прибл. 25 кПа (среднее положение). За
оборот установочного винта давление изменяется прибл. на
2 кПа. Вращением вправо давление повышается, влево - понижа-
ется.
1
Рис. 7.4 Настройка байпасного клапана
> Отрегулируйте давление на установочном винте (1).
Положение установочного
винта
Давление
(кПа)
Примечание / примене-
ние
До упора вправо (полностью
повернут вниз)
35
Если радиаторы при завод-
ской настройке нагрева-
ются неправильно
Среднее положение (5 оборотов
влево)
25
Заводская настройка
Из среднего положения еще 5
оборотов влево
17
Если появляются шумы в
радиаторах или радиатор-
ных клапанах
Табл. 7.4 Установочные значения для байпасного клапана (величина
напора)
7 Адаптация к отопительной установке
