4
5
2
3

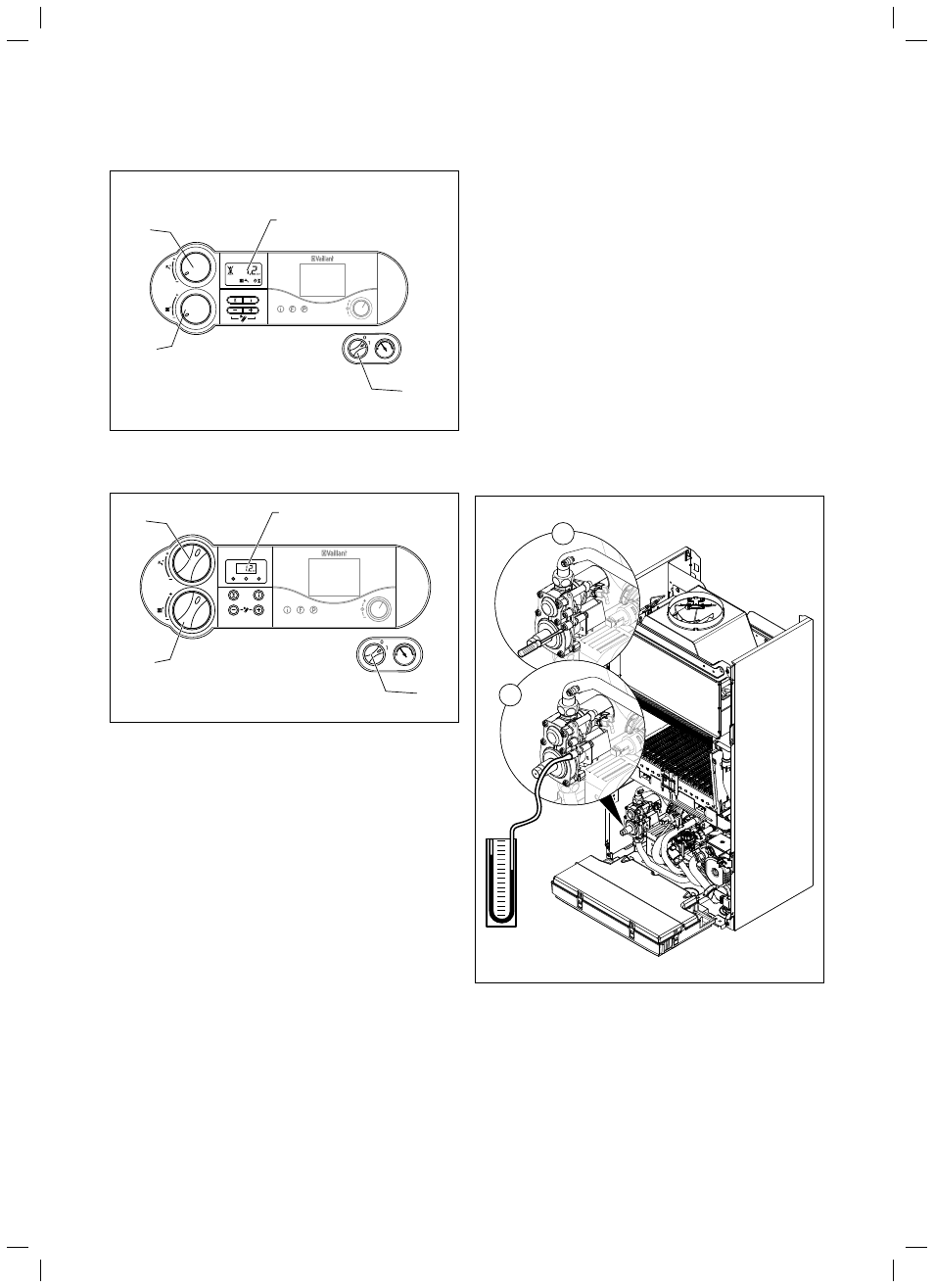

Рис. 6.2 Проверка давления наполнения отопительной установки
(здесь изображен: atmoTEC plus)
bar
5
4
2
3
Abb. 6.3 Проверка давления наполнения отопительной установки(здесь
изображен: atmoTEC pro)
Прибор atmoTEC pro/atmoTEC plus оснащен датчиком давления.
Давление наполнения отопительной установки отображается на
манометре и на дисплее (2).
> Поверните ручки настройки (4) и (5) до упора влево и вклю-
чите прибор посредством главного выключателя (3).
i
Диагностическая программа P.6 служит для заполне-
ния прибора: Клапан переключения по приоритету
передвигается в среднее положение, насос не рабо-
тает, прибор не переходит в режим отопления.
Используйте диагностическую программу, как опи-
сано в главе 9.2.
> Медленно откройте запорный клапан холодной воды и напол-
нительное устройство, заливайте воду до тех пор, пока на
манометре или на дисплее (2) не отобразится необходимое
давление установки.
> Закройте наполнительное устройство.
i
Диагностическая программа P.0 служит для обезвоз-
душивания контуров первичного и вторичного тепло-
обменников в приборе: Прибор не переходит в
режим отопления. Насос работает прерывисто и
попеременно обезвоздушивает оба контура.
Используйте диагностическую программу, как опи-
сано в главе 9.2.
> Обезвоздушьте все радиаторы.
> Затем повторно проверьте давление наполнения установки
(при необх. повторите процесс заполнения и снова закройте
наполнительное устройство).
> Проверьте герметичность всех соединений.
6.2
Проверка настроек газовой арматуры
6.2.1
Проверка давления подключения (давление
истечения газа)
1
2
Рис. 6.4 Проверка давления подключения
Для проверки давления подключения соблюдайте следующий
порядок действий (см. рис. 6.4):
> Снимите обшивку прибора.
> Откиньте распределительную коробку вперед.
> Закройте запорный газовый кран прибора.
> Ослабьте обозначенный надписью „in“ уплотнительный винт
на газовой арматуре (1).
