Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_02
12
4.5
Требуемые минимальные расстояния/свободные
постранства для монтажа
400 mm
mm
250
10 mm
10 mm

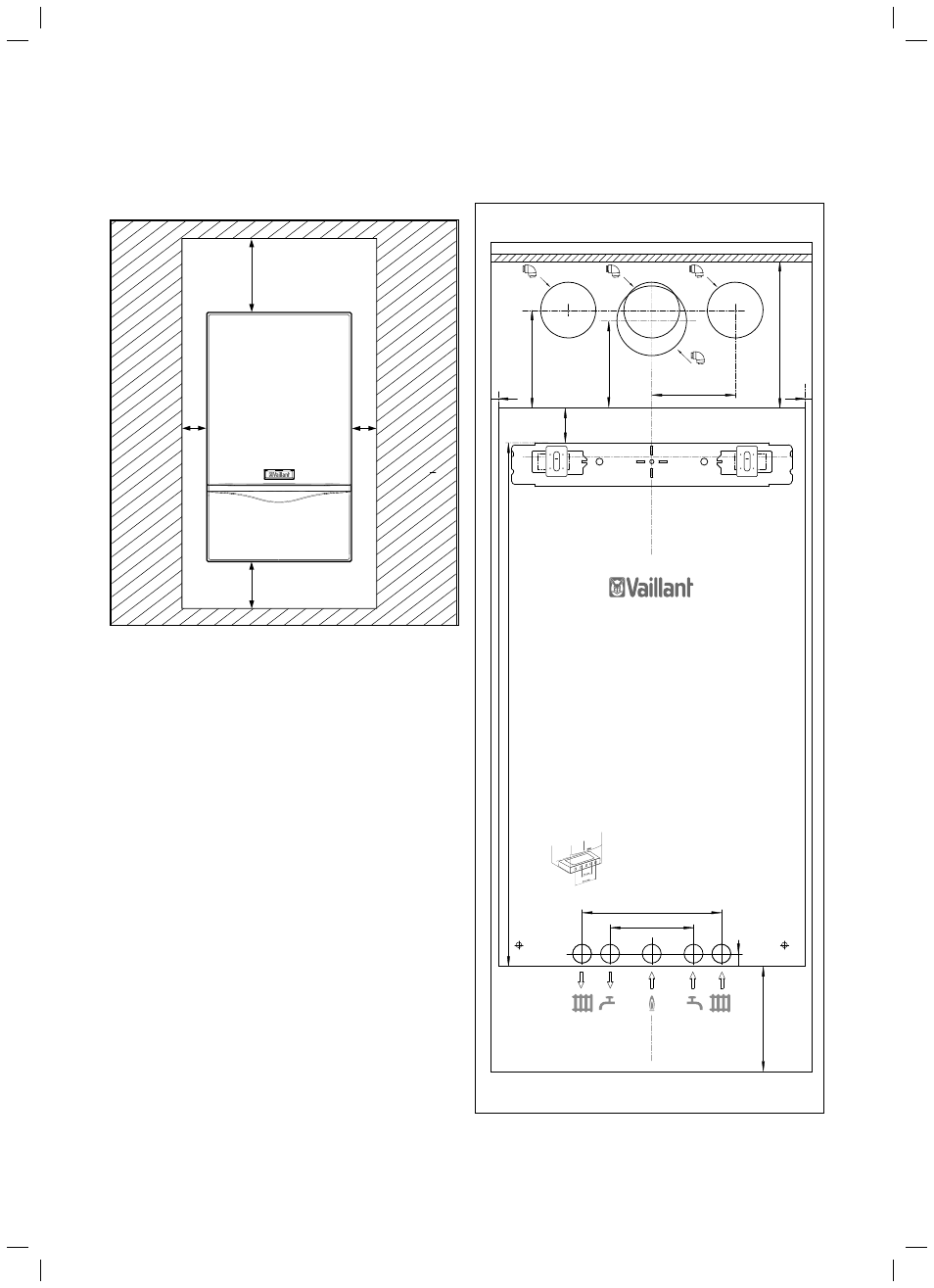

Рис. 4.3 Требуемые минимальные расстояния/свободные пространства
для монтажа (здесь изображен: atmoTEC plus)
Как для устанвоки/монтажа прибора, так и для последующего
проведения техобслуживания требуются следующие минималь-
ные расстояния и свободные пространства для монтажа:
– расстояние по бокам: 10 мм
– нижняя сторона: 250 мм
– верхняя сторона: 400 мм
Нет необходимости в соблюдении расстояния между прибором
и воспламеняющимися строительными элементами, т. к. при
номинальной тепловой мощности прибора достигается более
низкое значение температуры, чем макс. допустимое значение
85 °C.
4.6
Монтажный шаблон
60/100
215
1
0
_
0
9
8
5
3
0
0
2
0
0
6
0
0
2
21
1
20
200
120
510
81
0
5
2
5
7
0
41
80/80
80/80
120
10
10
120/122/180/182/200/202/240/242/243/280/282/322/362 Pro/Plus
80/80
Рис. 4.4 Монтажный шаблон
