15
Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_02
4.9
Установка обшивки прибора
4x
2
1

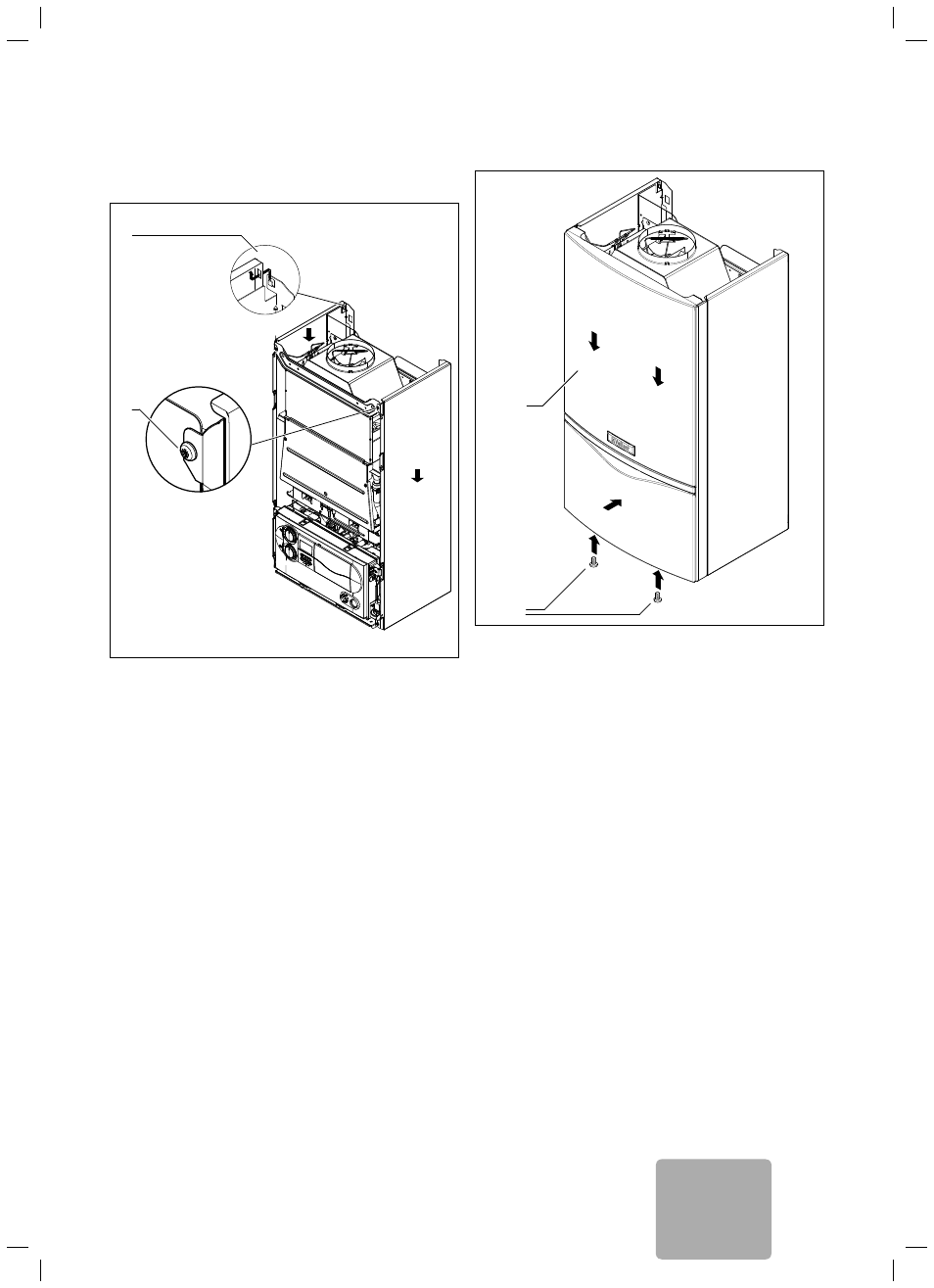

Рис. 4.8 Монтаж боковой обшивки
> Установите боковую часть обшивки на задние опорные
планки (1).
> Сдвиньте боковую часть обшивки прибл. на 1 - 2 см вниз и
снова прочно привинтите (2).
2
1
Рис. 4.9 Монтаж обшивки прибора (здесь изображен: atmoTEC plus)
> Зацепите переднюю часть обшивки прибора за его верхнюю
стенку (1).
> Проверьте, находится ли обшивка прибора сверху на опор-
ных планках и прилегает ли снизу к прибору.
> Снова прочно привинтите обшивку (2).
Монтаж 4
RU
