9
Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_02
4 Монтаж
Прибор Vaillant atmoTEC pro/atmoTEC plus поставляется предва-
рительно смонтированным в одной упаковочной единице.
4.1
Объем поставки
Проверьте комплектность и целостность объема поставки
(см. рис. 4.1 и табл. 4.1).
1
2
6
4
5
3

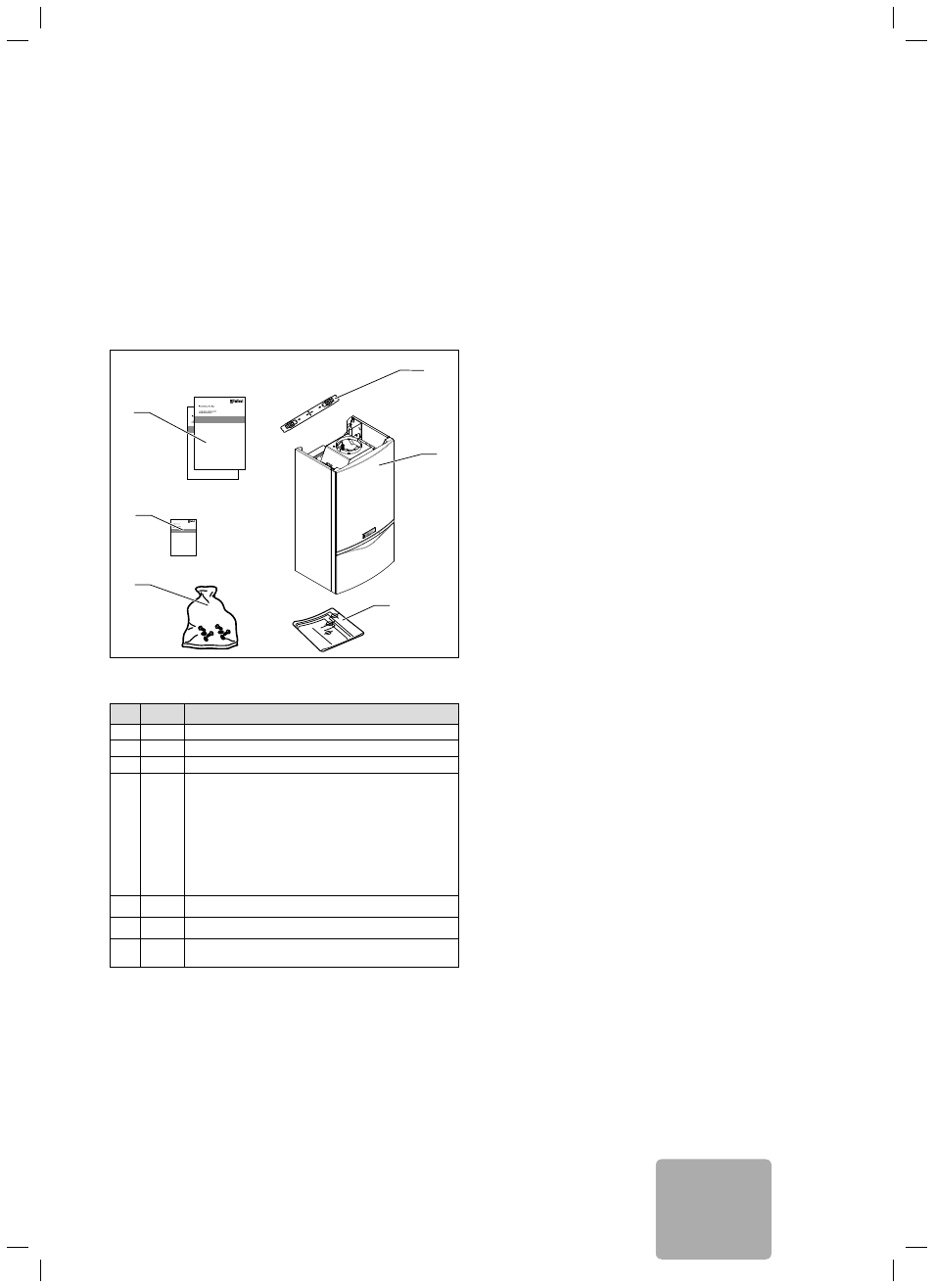

Рис. 4.1 Объем поставки (здесь изображен: atmoTEC plus)
Поз. Число
Наименование
1
1
Кронштейн прибора
2
1
Прибор
3
1
Монтажный шаблон
4
1
Пакет с фурнитурой:
– 2 болта
– 2 дюбеля
– 2 подкладные шайбы,
– 4 уплотнения
– 1 зажимное резьбовое соединение 15 мм x 3/4“
– ручка наполнительного крана
– патрубок холодной воды (только VUW)
– сервисный кран слева/справа (только plus)
1
Пакет с печатными изданиями (поз. 5 и 6)
5
1
Гарантийная карта
6
2
– руководство по эксплуатации
– руководство по монтажу и техобслуживанию
Табл. 4.1 Объем постаки
4.2 Принадлежности
Информацию о возможно необходимых принадлежностях см.,
пожалуйста, в действительном прейскуранте.
Монтаж 4
RU
