Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_02
14
4.8
Снятие обшивки прибора
3
2

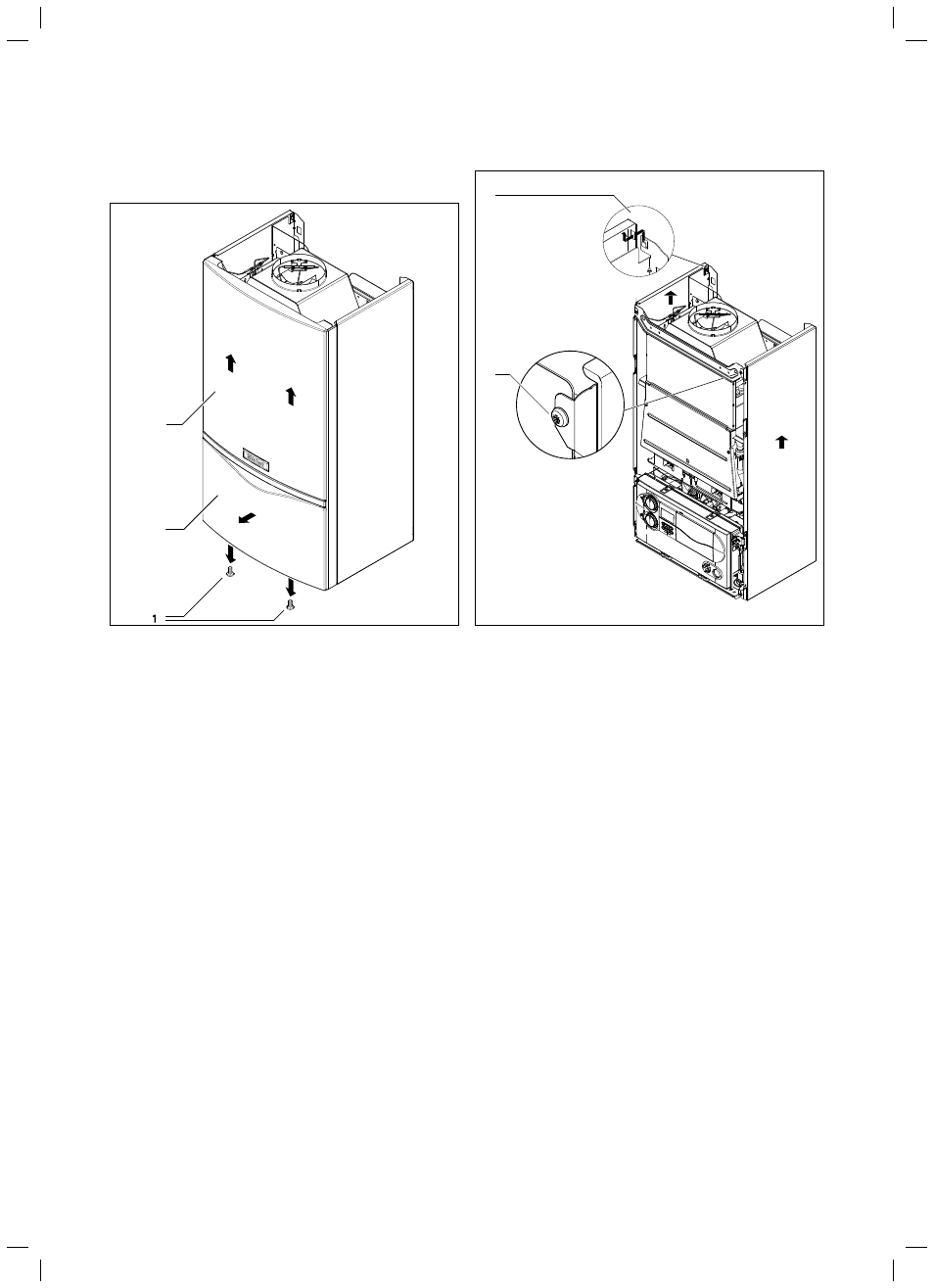

Рис. 4.6 Демонтаж передней части обшивки прибора
(здесь изображен: atmoTEC plus)
> Ослабьте оба болта (1).
> Вытяните переднюю часть обшивки прибора с нижнего края
прибл. на 1 - 2 см вперед (2).
> Приподнимите переднюю часть обшивки прибора и снимите
ее вперед с прибора (3).
4
4x
5
Рис. 4.7 Демонтаж боковой обшивки
> Ослабьте болты (4)
> Сдвиньте боковую часть обшивки прибл. на 1-2 см вверх и
снимите ее вперед с прибора (5).
4 Монтаж
