Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_02
5.6.3 Схемы
электропроводки
Кабельный ствол термоэлемента
Кабельный ствол гидравлической системы
Подключение внешнего
ргулятора eBus
Комнатный термостат 24 В:
подключение 7, 8, 9
не двунаправленный
интерфейс (только аналоговый)
Комнатный термостат 230 В
(снять перемычку)
Отопительный насос
Сетевое подключение: 230 В/50 Гц
Предохранитель 2 А, интертный
Запальник
Внимание:
Не подключать
сетевое напряжение!
Опасность разрушения
электроники!
Диагностика посредством электронной шины,
vrnetDIALOG
Подключение модуля принадлежности
Наруж. датчик
Внешн. датч. подающ. и отвод. линии
Подключение: 230 В
Питание модуля принадлежности
Подключение принадлежности электронной шины
Сигнал DCF-77

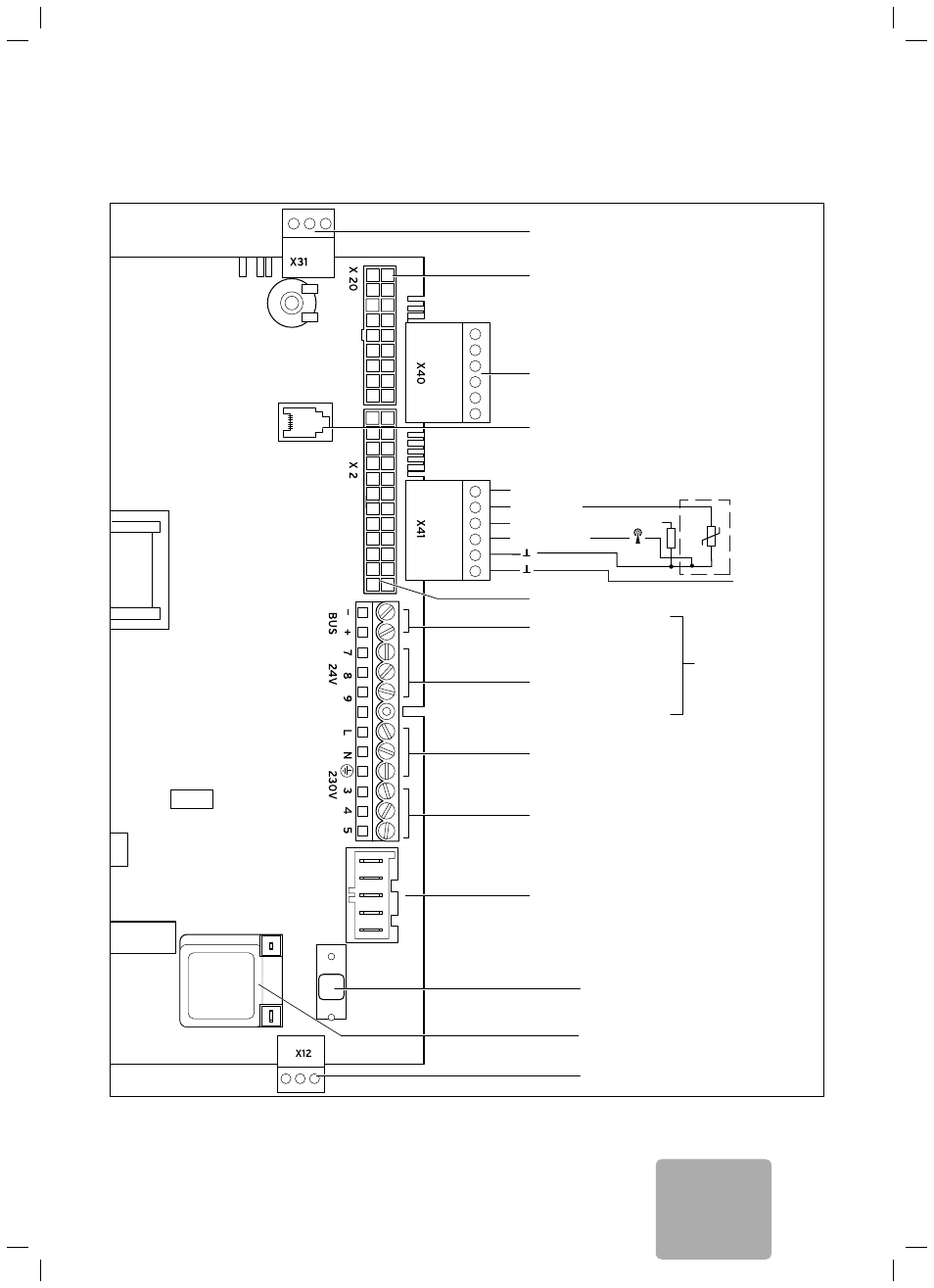

Рис. 5.8 Схема соединений atmoTEC pro/atmoTEC plus
