17
Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_02
> Сначала продуйте газопровод для его очистки. Благодаря
этому можно избежать повреждений прибора.
> Подсоедините прибор к газопроводу. Для этого используйте
прилагающееся зажимное резьбовое соединение (1) и под-
ходящий газовый кран.
> Перед вводом в эксплуатацию опорожните газопровод.
> Проверьте подсоединение газа на герметичность.
5.3
Подключение со стороны воды
a
Опасность!
Опасность ошпаривания и опасность поврежде-
ния вытекающей водой!
Возможная негерметичность водопровода.
> Обеспечьте монтаж соединительных линий без
напряжений.
b
Осторожно!
Опасность повреждения вытекающей водой!
В случае использования аппарата в гелиоустановках
для догревания горячей воды (d.58 настроено на 1
или 2), температура на присоединительном
патрубке холодной воды аппарата (соединённом с
выходом горячей воды накопителя гелиоустановки)
не должна превышать 70 °C.
> Установите перед и после аппарата термостати-
ческие смесительные клапаны.
i
Наполнительное устройство не входит в объем
поставки прибора! Его следует предусмотреть со
стороны строения.
1
2
3
4
5

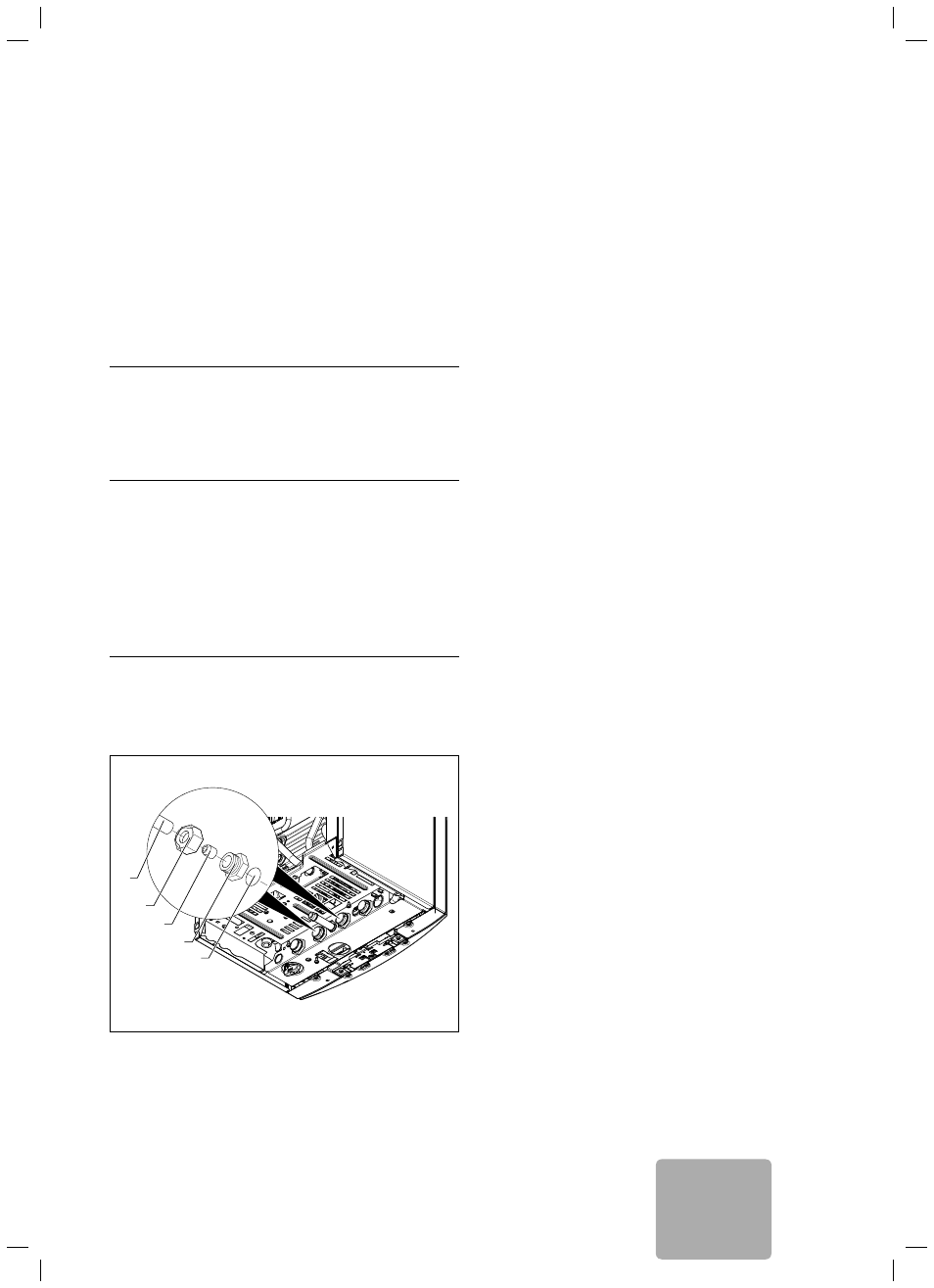

Рис. 5.2 Монтаж патрубков холодной и горячей воды (пример)
5.3.1
Патрубок горячей воды (только VUW)
Соединение патрубков холодной и горячей воды на приборе
(например, с двумя соединителями с зажимным резьбовым сое-
динением для соединения с 15 мм медными трубопроводами,
как показано на рис. 5.2):
> Со стороны строения на подводящую линию холодной воды
установите запорный клапан.
> Установите соответственно уплотнение (1) и привинтите сое-
динители (2) на патрубки холодной и горячей воды прибора.
> Вставьте соответственно накидную гайку (4) и зажимное
кольцо (3) на медный трубопровод (5). Диаметр трубопро-
вода должен составлять 15 мм
> Вставьте трубопроводы до упора в соединители. Затяните
накидные гайки в этом положении.
5.3.2 Подсоединение
накопителя
(только
VU)
Соединение подающей и отводящей линий накопителя на при-
боре:
> Со стороны строения установите систему трубопроводов
накопителя (принадлежности Vaillant).
> Установите соответственно прилагаемые к принадлежностям
уплотнения и привинтите соединители на патрубки подающей
и отводящей линиях накопителя прибора. Для этого соблю-
дайте руководство, прилагающееся к принадлежностям!
> Соедините датчик накопителя с соответствующим соедини-
тельным штекером кабельного ствола прибора
> Перед вводом в эксплуатацию обратите внимание на то, что
система трубопроводов накопителя полностью обезвозду-
шена
