21
Посібник з установлення та техобслуговування atmoTEC pro/atmoTEC plus 0020029241_02
Розподільна коробка
Витратомір
Датчик темп.
лінії під. (NTC)
Клапан перемик. за пріор
Газовий клапан
Датчик температури лінії
відведення (NTC)
Насос
Запальний електрод Контрольний електрод
Сенсор відпрацьованих газів
Сенсор тиску
NTC теплого пуску
(тільки atmoTEC plus)

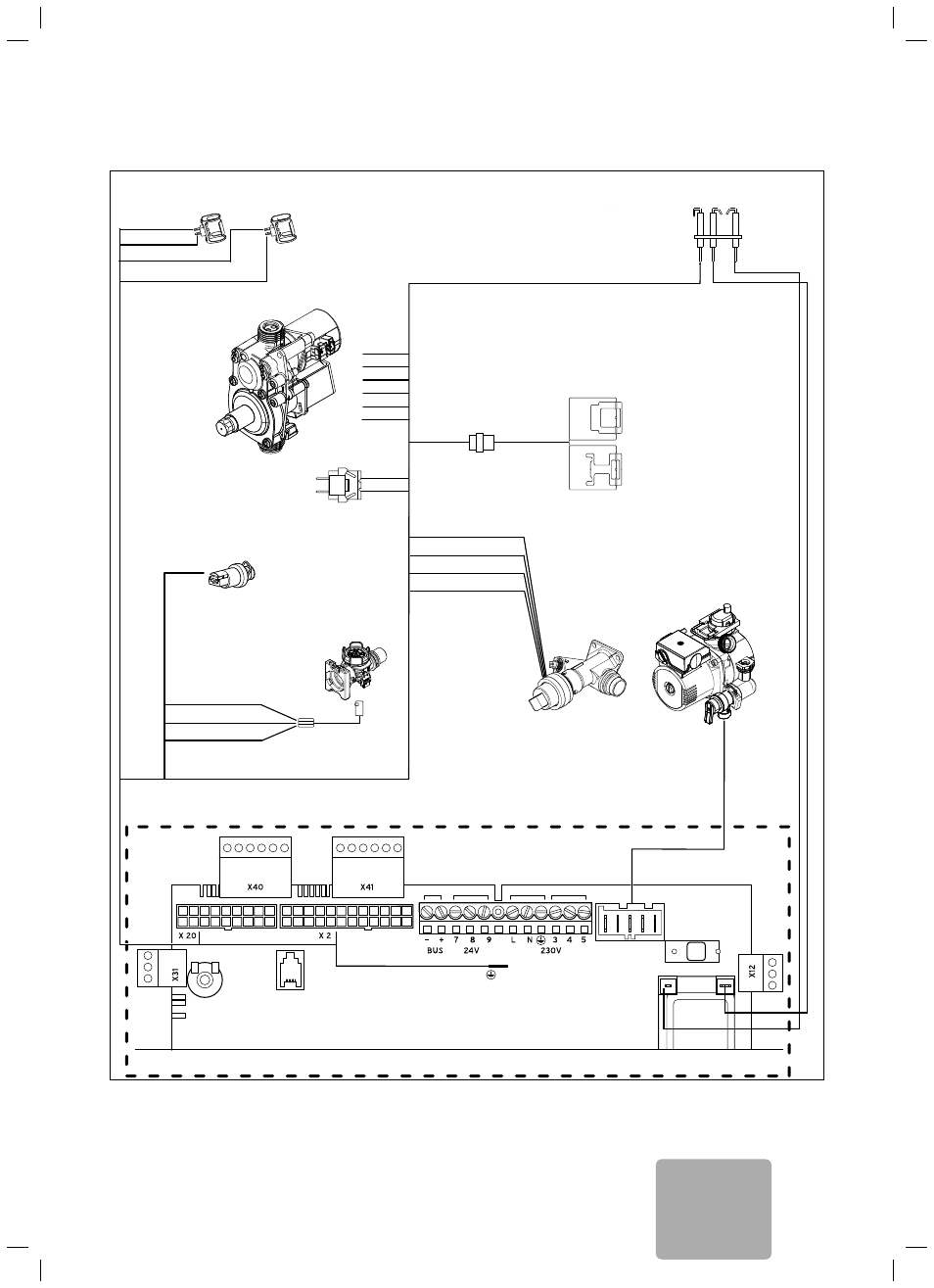

Мал. 5.9 Схема електропроводки atmoTEC pro/atmoTEC plus
Установка 5
UA
