Посібник з установлення та техобслуговування atmoTEC pro/atmoTEC plus 0020029241_02
12
b
Обережно!
Вірогідність матеріальних збитків з-за неякісного
монтажу!
Прилад може відірватися від стіни і впасти.
> Встановлюйте прилади лише на міцній суцільній
поверхні стіни з достатньою несучою здатністю.
> Враховуйте властивості стіни.
> Урахуйте всі необхідні вільні простори для монтажу і приєдну-
вальні розміри.
> Прикріпіть на стіну монтажний шаблон.
> Просвердліть два отвори для навішення приладу.
> Відзначте на стіні розташування приєднань.
i
Урахуйте необхідні довжини вертикальних труб газо-
відвід в 500 мм.
4.7
Навішення приладу
3
1
2
2

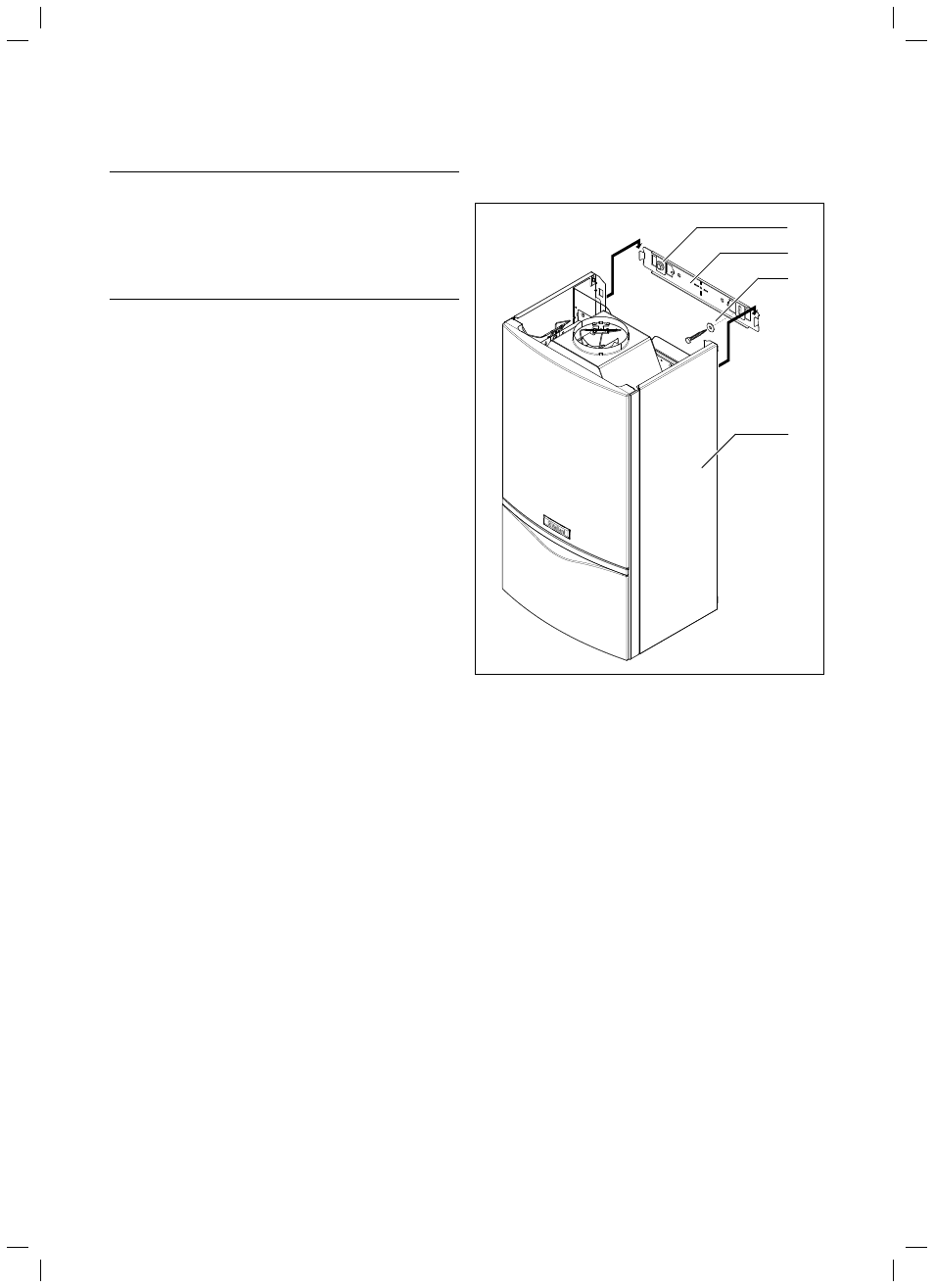

Мал. 4.5 Навішення приладу (тут зображено: atmoTEC plus)
> Монтуйте кронштейн приладу (1) до стіни за допомогою
дюбелів, що додаються та гвинтів (2).
> Навісьте прилад (3) зверху на кронштейн.
4 Монтаж
