Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_02
2 Описание
прибора
2.1
Конструкция
12
13
10
1
2
3
4
5
6
7
8
11
14
9

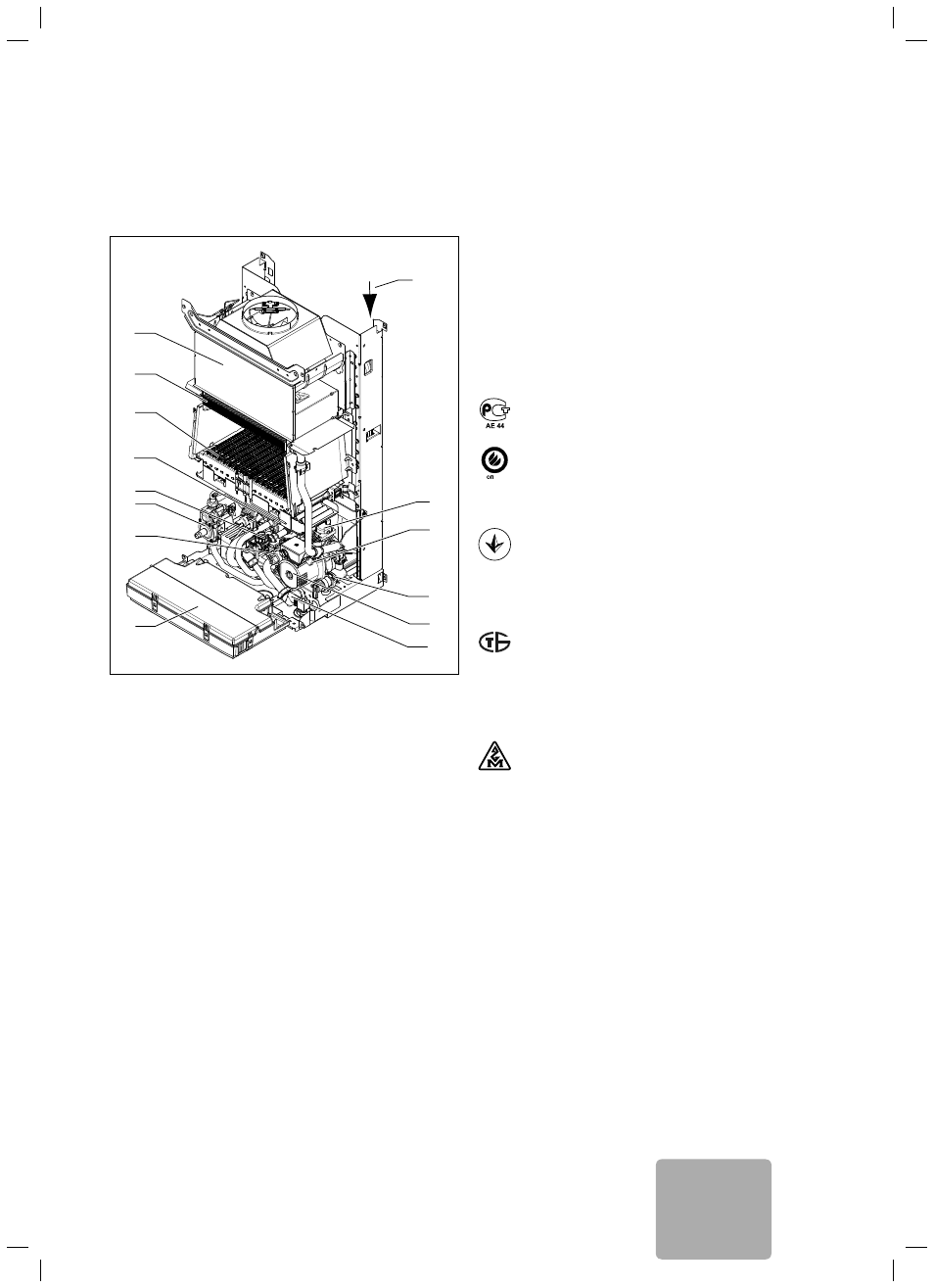

Рис. 2.1 Функциональные элементы
Пояснение
1 Предохранитель потока
2 Первичный
теплообменник
3 Горелка
4 Вторичный
теплообменник
5 Расходомер
6 Газовая
арматура
7 Клапан переключения по приоритету
8 Блок электроники/распределительная коробка
9 Наполнительное
устройство
10 Насос
11 Предохранительный клапан
12 NTC (2x)
13 Быстродействующий воздухоотводчик
14 Мембранный расширительный бак
2.2
Маркировочная табличка и обозначение типа
Маркировочная табличка аппарата Vaillant atmoTEC pro/
atmoTEC plus установлена на заводе на нижней стороне отопи-
тельного аппарата.
Маркировочная табличка содержит следующие данные:
– серийный номер
– обозначение типа
– обозначение допуска к эксплуатации типа аппарата
– технические характеристики аппарата
– маркировка СЕ
035
Данный знак свидетельствует о соответствии прибора
требованиям ГОСТ и наличии сертификата соответ-
ствия, действующего на территории России.
Для данного прибора имеется разрешение на приме-
нение Федеральной службы по технологическому над-
зору России, сертификат пожарной безопасности,
санитарно-эпидемиологическое заключение.
Данный знак свидетельствует о соответствии прибора
требованиям ДСТУ и наличии сертификата соответ-
ствия, действующего на территории Украины. Для дан-
ного прибора имеется разрешение на применение на
территории Украины Госнадзорохрантруда Украины.
Данный знак свидетельствует о соответствии прибора
требованиям ГОСТ и наличии сертификата соответ-
ствия, действующего на территории Беларуси. Для дан-
ного прибора имеется разрешение от ПРОМАТОМ-
НАДЗОРа на применение на территории республики
Беларусь.
Данный знак свидетельствует о соответствии прибора
требованиям ГОСТ и наличии сертификата соответ-
ствия, действующего на территории Молдовы. Для дан-
ного прибора имеется разрешение государственного
отдела по техническому согласованию на применение
на территории Молдовы.
