Посібник з установлення та техобслуговування atmoTEC pro/atmoTEC plus 0020029241_02
4
2 Опис приладу
2.1
Конструкція
12
13
10
1
2
3
4
5
6
7
8
11
14
9

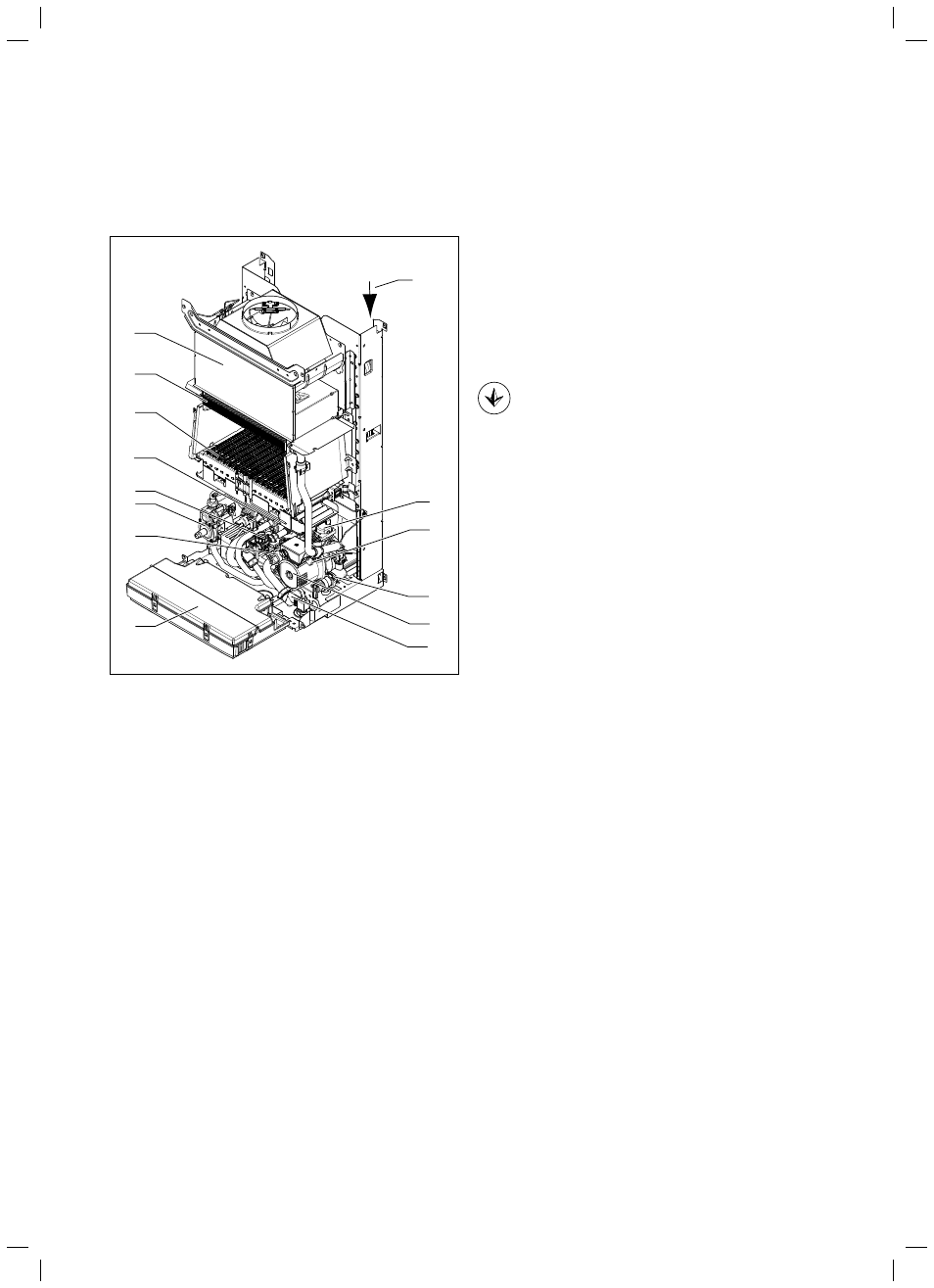

Мал. 2.1 Функціональні елементи
Пояснення
1 Запобіжник потоку
2 Первинний теплообмінник
3 Пальник
4 Вторинний теплообмінник
5 Витратомір
6 Газова арматура
7 Клапан перемикання по пріоритету
8 Блок електроніки/розподільна коробка
9 Пристрій що наповнює
10 Насос
11 Запобіжний клапан
12 NTC (2x)
13 Швидкодіючий збезповітрювач
14 Мембранний розширювальний бак
2.2
Табличка маркування і позначення типу
Паспортна табличка Vaillant atmoTEC pro/atmoTEC plus встанов-
люється на заводі-виробнику на нижню сторону опалювального
приладу.
Паспортна табличка містить наступну інформацію:
– Серійний номер
– Позначення типу
– Позначення допуску типу
– Технічні характеристики приладу
– Маркування CE
Даний знак свідчить про відповідність приладу вимогам
ДСТУ і наявність сертифіката відповідності, що діє на
території України. Для даного апарата є дозвіл на
застосування на території України Держнаглядохоронп-
раці України.
2
Опис приладу
