Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_02
18
5.4
Подключение со стороны отопления
a
Опасность!
Опасность ошпаривания и опасность поврежде-
ния вытекающей водой!
Возможная негерметичность водопровода.
> Обеспечьте монтаж соединительных линий без
напряжений.
1
2
3
4
5

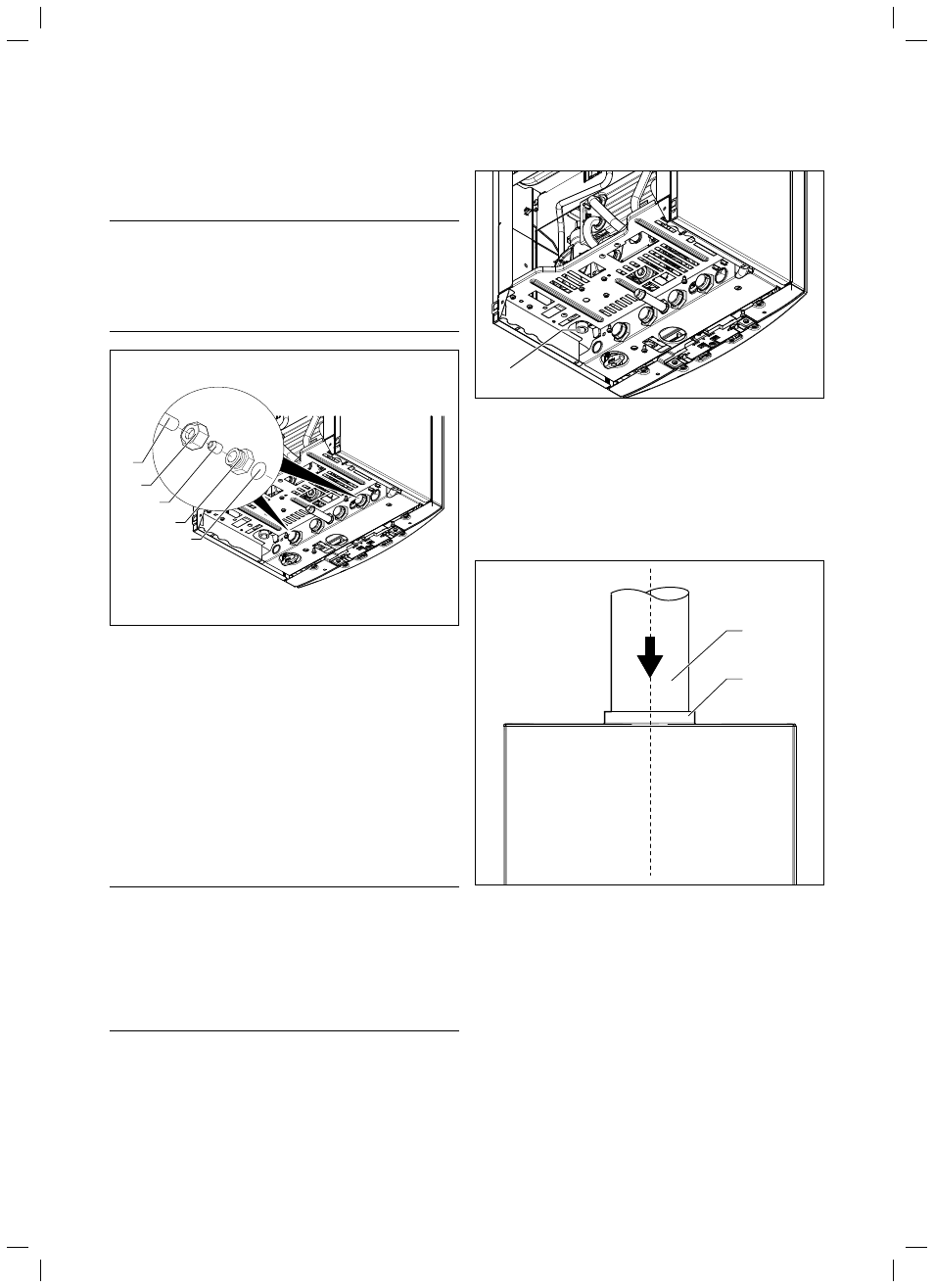

Рис. 5.3 Монтаж подающей и отоводящей линий отопления (пример)
Соединение патрубков подающей и отводящей линий отопления
на приборе (например, с двумя соединителями с зажимным
резьбовым соединением для соединения с 22 мм медным трубо-
проводом, как показано на рис. 5.3):
> Установите соответственно уплотнение (1) и привинтите сое-
динители (2) на патрубки подающей и отводящей линиях при-
бора.
> Вставьте соответственно накидную гайку (4) и зажимное
кольцо (3) на медный трубопровод (5). Диаметр трубопро-
вода должен составлять 22 мм.
> Вставьте трубопроводы до упора в соединители. Затяните
накидные гайки в этом положении.
b
Осторожно!
Опасность повреждения вытекающей водой!
Вода может выходить из предохранительного кла-
пана (2).
> Подключите слив предохранительного клапана к
сливу через сифон.
> Используйте сточную трубу, а также сифон с
воронкой
1
Рис. 5.4 Выпускное отверстие предохранительного клапана
> Подсоедините выпускное отверстие предохранительного кла-
пана (1) к сточному отверстию воды посредством гидравличе-
ского затвора, чтобы избежать выхода воды и, тем самым,
ущерба.
5.5 Газоотвод
1
2
Рис. 5.5 Патрубок газоотвода
> Вставьте трубу газоотвода (1) в патрубок газоотвода (2).
Обратите внимание на правильное положение трубы газоот-
вода.
5 Установка
