98
ПРИМЕЧАНИЕ: Если указанные зна-
чения недостижимы с оригинальными
пружинами, обращайтесь к авторизо-
ванному дилеру Ski-Doo для установки
других пружин.
Подвеска rMotion без выносного ре-
гулировочного элемента
Для увеличения натяжения пружины,
используя специальное приспособле-
ние, всегда поворачивайте левый регу-
лировочный кулачок по часовой стрел-
ке, а правый — против часовой стрелки.
!
ОСТОРОЖНО Не переставляйте
ре г улировочные к улачки из по -
ложения «5» в положение «1» или
из положения «1» в положение «5».
! ПРЕДОСТЕРЕЖЕНИЕ
Необходимо обеспечить одинако-
вый предварительный натяг обе-
их задних пружин. В противном
случае поведение снегохода будет
непредсказуемым, а подвеска мо-
жет деформироваться.
Регулировочные кулачки могут зани-
мать одно из пяти положений, положе-
ние «1» соответствует самым мягким
настройкам.

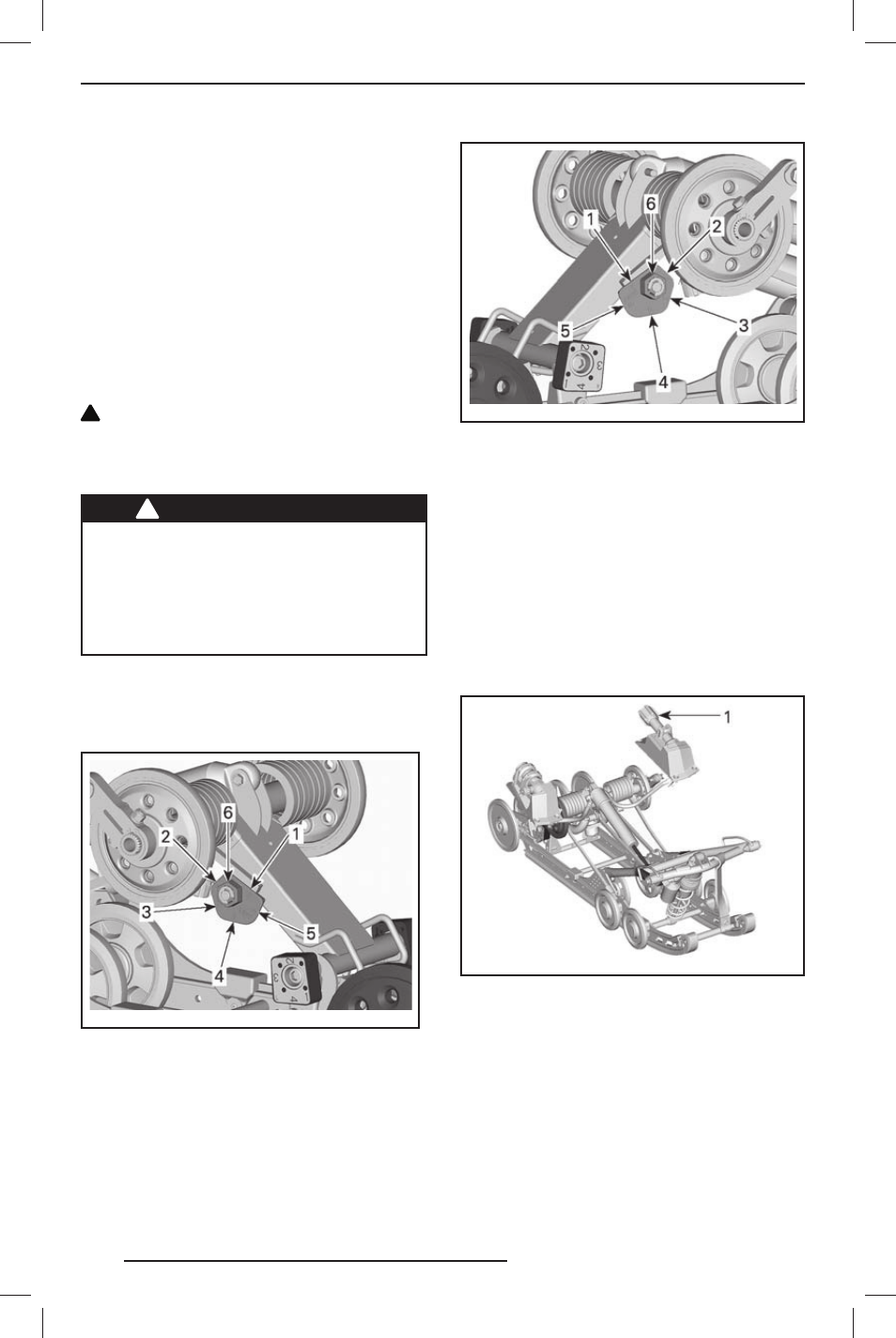

mmo2 012 -005 -809_a
ПОДВЕСКА rMOTION БЕЗ ВЫНОСНОГО РЕГУ-
ЛИРОВОЧНОГО ЭЛЕМЕНТА — ЛЕВАЯ СТОРОНА
1. Положение 1
2. Положение 2
3. Положение 3
4. Положение 4
5. Положение 5
6. Регулировочная гайка
mmo2 012 -005 -811_a
ПОДВЕСКА RMOTION БЕЗ ВЫНОСНОГО
РЕГУЛИРОВОЧНОГО ЭЛЕМЕНТА — ПРАВАЯ
СТОРОНА
1. Положение 1
2. Положение 2
3. Положение 3
4. Положение 4
5. Положение 5
6. Регулировочная гайка
rMotion — оборудованная выносным
регулировочным элементом
Поворачивайте рукоятку, расположен-
ную с левой стороны, для регулировки
предварительного натяжения пружины.
mmo2 012 -005 -817_b
ПОДВЕСКА rMOTION С ВЫНОСНЫМ РЕГУЛИ-
РОВОЧНЫМ ЭЛЕМЕНТОМ
1. Левая рукоятка для регулировки предвари-
тельного натяжения пружины
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
