71

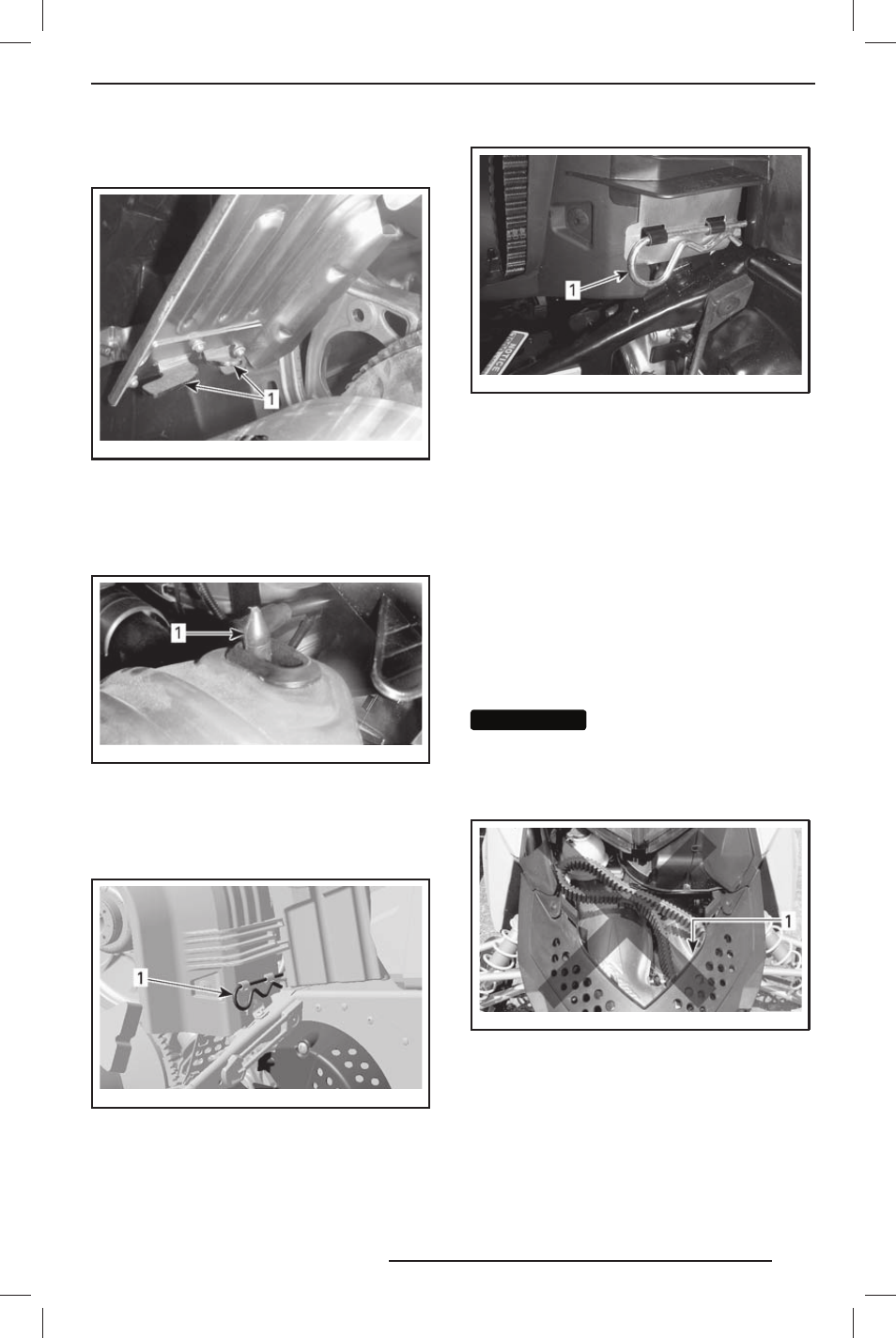

Повернув кожух внутрь, введите узкий
выступ в правую прорезь.
mmo2 009 -003 -010_a
ТИПОВОЙ ВАРИАНТ
1. Выступы
Установите уплотнитель на фиксирую-
щий палец. Для этого, возможно, по-
требуется слегка приподнять консоль.
mmo2 009 -003 -011_a
ТИПОВОЙ ВАРИАНТ
1. Фиксирующий палец
Ус т ано вите з а д нюю ч ас т ь кож у ха
на фиксатор и закрепите его с помо-
щью проволочного фиксатора.
mmo2 008 -003 -063_a
MX Z/RENEGADE/GSX/GT
1. Проволочный фиксатор
mmo2 013 -003 -003_a
FREERIDE/SUMMIT
1. Проволочный фиксатор
31) Держатель запасного
ремня вариатора
Модели с одним воздухозаборником
Запасной ремень вариатора следует
хранить в специальном держателе.
ПРИМЕЧАНИЕ: Запасной ремень вари-
атора не входит в комплект поставки
снегохода.
Уложите запасной ремень и закрепите
его с помощью застёжки типа «липуч-
ка», как показано на рисунке.
ВНИМАНИЕ
ВНИМАНИЕ
Во избежание повреж-
дения ремня вариатора, закреплён-
ного в держателе, убедитесь в от-
сутствии его контакта с выпускной
трубой.
mmo2 008 -003 -056_a
НЕВЕРНАЯ УСТАНОВКА
1. Ремень вариатора касается выпускной трубы
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
