Световые приборы, Замена лампы головной оптики – Инструкция по эксплуатации BRP Ski-Doo REV-RS 2013
Страница 129
128
С электрическим стартером
600 и 800R Power TEK
mmo2 008 -003 -033_b

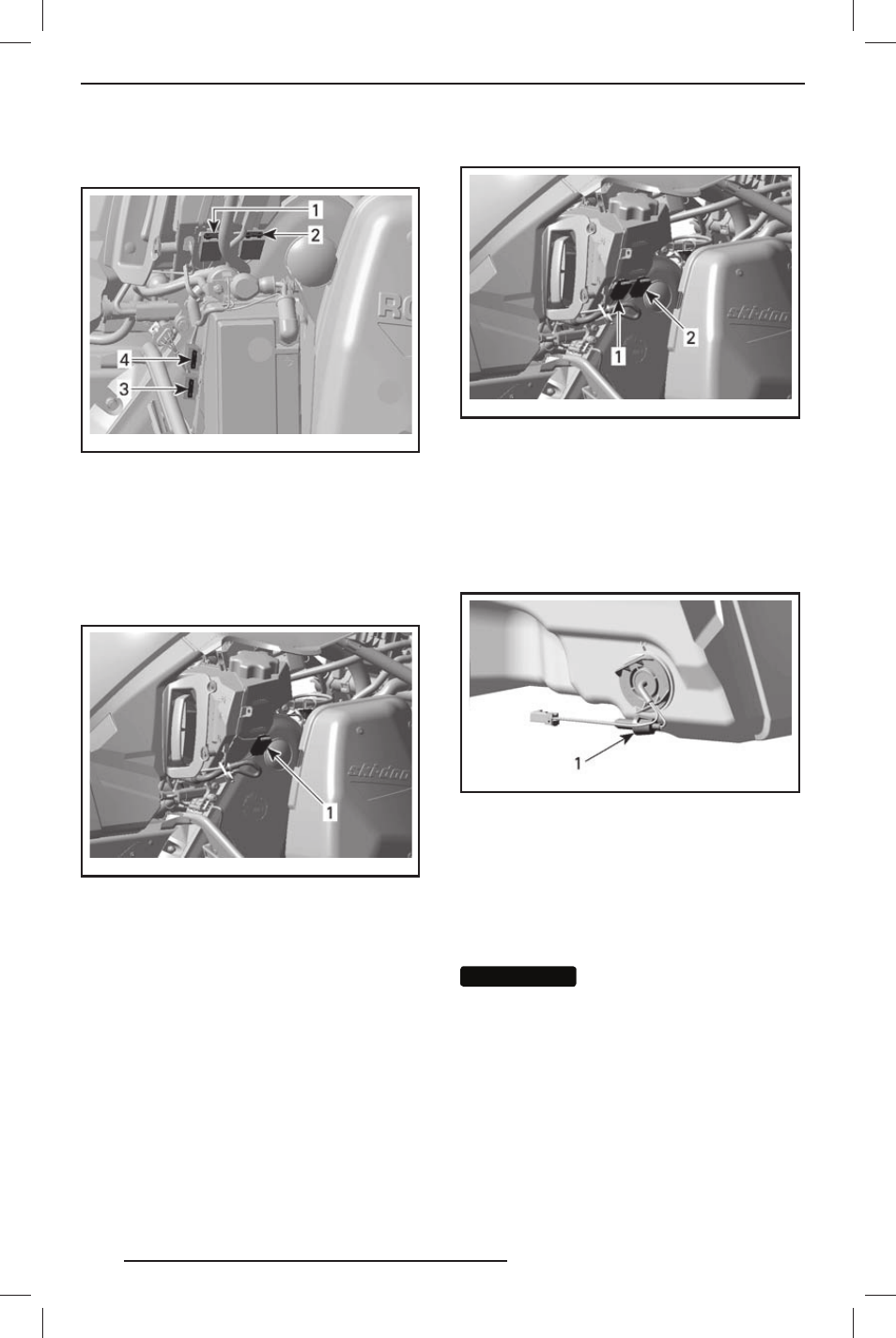

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. 15 A предохранитель фар (КРАСНЫЙ/ОРАН-
ЖЕВЫЙ провод)
2. 20 A предохранитель доп. оборудования
(КРАСНЫЙ/ЖЁЛТЫЙ провод)
3. Предохранитель системы заряда (30 А)
4. 5 A предохранитель ECM (Блок управления
двигателем)
Без электрического стартера E-TEC
mmo2 008 -008 -028_a
ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА
МОТОРНОГО ОТСЕКА
1. Предохранитель STАRT/RER (5 А)
С электрическим стартером E-TEC
mmo2 007 -009 -017_a
ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА
МОТОРНОГО ОТСЕКА
1. Предохранитель системы заряда (30 А)
2. Предохранитель STАRT/RER (5 А)
ВСЕ МОДЕЛИ
Предохранитель датчика уровня то-
плива располагается за глушителем
впуска.
mmo2 007 -009 -016_b
ЗА ГЛУШИТЕЛЕМ ВПУСКА
1. Расположение предохранителя
Световые приборы
После замены перегоревшей лампы
проверьте работоспособность соответ-
ствующего осветительного прибора.
Замена лампы головной оптики
ВНИМАНИЕ
ВНИМАНИЕ
Во избежание сокраще-
ния срока службы галогенных ламп
не касайтесь пальцами стеклянной
колбы лампы. Если Вы дотронулись
до с те к л я нной кол б ы, оч и с тите
её изопропиловым спиртом, кото-
рый не оставляет плёнку на стекле.
1. С помощью маленькой отвёртки
освободите защёлки информацион-
ного центра.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
