100
mmo2 012 -005 -802_a

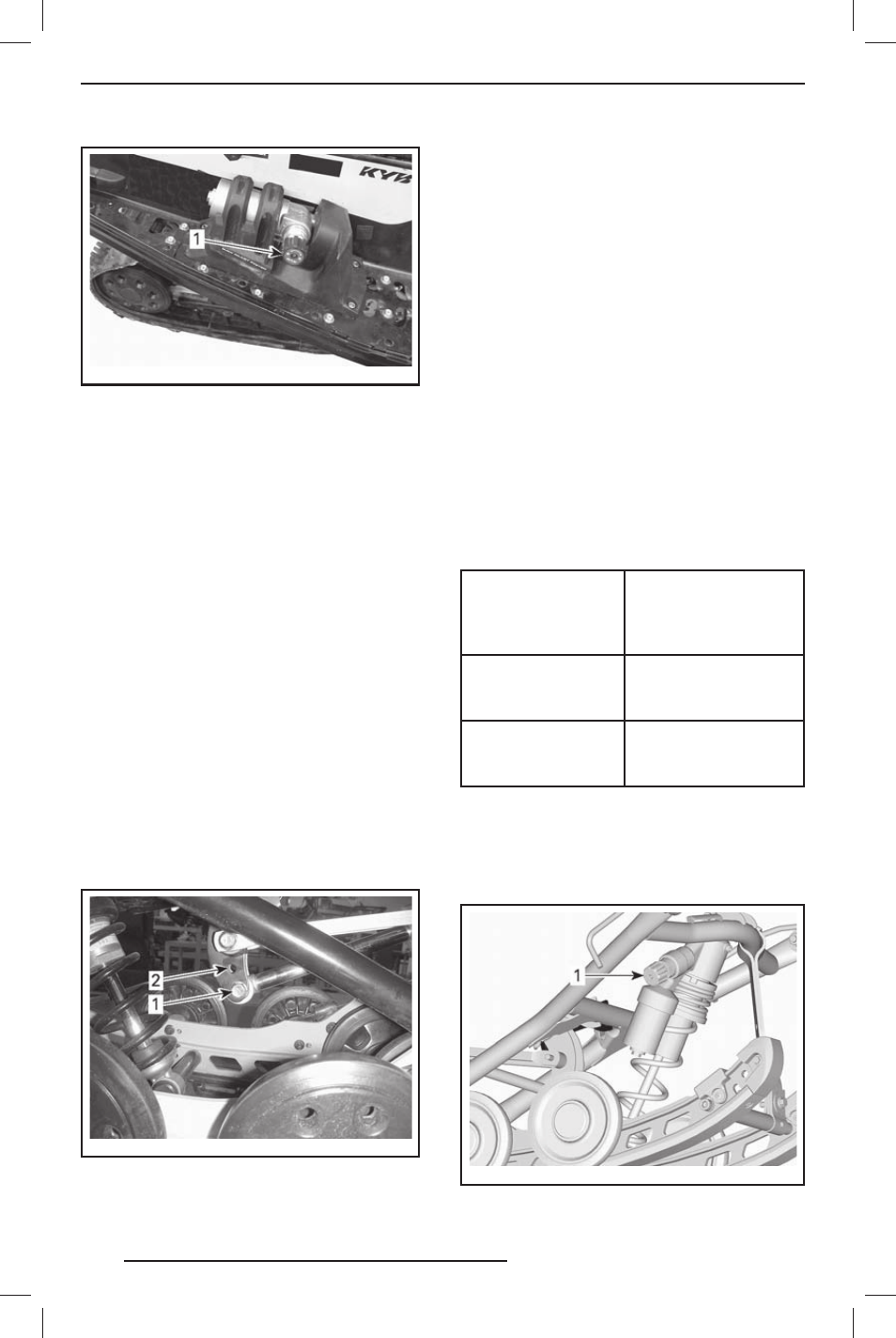

ТИПОВОЙ ВАРИАНТ — rMOTION С ВЫНОСНЫМ
РЕГУЛИРОВОЧНЫМ ЭЛЕМЕНТОМ — ПРАВАЯ
СТОРОНА
1. Рукоятка для регулировки демпфирования
хода сжатия на низкой/высокой скорости
Положение крепления заднего
амортизатора
Реализована возможность крепления
заднего амортизатора в двух различных
положениях: одно для обеспечения вы-
сокой производительности, а другое —
спортивное.
Заводская настройка, отвечающая ез-
довым предпочтениям большинства
водителей, выполнена для нижнего
положения крепления амортизатора
(высокая производительность). Исполь-
зование отверстия для спортивных на-
строек предлагает дополнительный ди-
апазон более мягких настроек, но все
прочие настройки задней подвески
должны быть выполнены перед изме-
нением положения крепления заднего
амортизатора.
mmo2 012 -005 -804_a
ПОЛОЖЕНИЕ КРЕПЛЕНИЯ ЗАДНЕГО АМОРТИЗАТОРА
1. Положение, при котором обеспечивается вы-
сокая производительность
2. Положение, при котором обеспечиваются
спортивные настройки
Центральный амортизатор
Только модели MX Z X-RS
Демпфирование сжатия
центрального амортизатора
ПРИМЕЧАНИЕ: Демпфирование хода
сжатия на низкой и высокой скоростях
регулируется одновременно.
Демпфирование хода сжатия на малой
скорости определяет реакцию аморти-
затора при малой скорости перемеще-
ния подвески (медленные ходы сжатия,
обычно при езде на небольших скоро-
стях).
Демпфирование хода сжатия на вы-
сокой скорости определяет реакцию
амортизатора при высокой скорости
перемещения подвески (быстрые ходы
сжатия, обычно при езде на высоких
скоростях).
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
НА КРУПНЫХ
И МЕЛКИХ НЕРОВ-
НОСТЯХ
Увеличение усилия
демпфирования
хода сжатия
Более жёсткое демп-
фирование сжатия
Уменьшение уси-
лия демпфирова-
ния хода сжатия
Более мягкое демп-
фирование сжатия
Чтобы выполнить регулировку, пово-
рачивайте по часовой стрелке для уве-
личения демпфирующей силы или про-
тив часовой стрелки для уменьшения
демпфирующей силы.
mmo2 012 -005 -807_a
1. Рукоятка регулировки демпфирования хода
сжатия центрального амортизатора
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
