118

Ремень вариатора

Проверка ремня вариатора

Осмотрите ремень вариатора. Ремень
не должен иметь трещин, потёртостей,
признаков ненормального износа (не-
равномерный или односторонний из-
нос, отсутствие внутренних зубцов,
разрывы нитей армирующего корда
и т. д.). Возможные причины ненормаль-
ного износа: неправильная установка
шкивов вариатора, трогание снегохода
при излишне высоких оборотах двига-
теля, когда гусеничная лента примо-
рожена, начало движения до прогрева
двигателя, наличие задиров или загряз-
нение рабочих поверхностей шкивов,
попадание масла на ремень или оста-
точные деформации запасного ремня.
Обратитесь к авторизованному дилеру
Ski-Doo.

Замена ремня вариатора

Снятие ремня вариатора

1. Снимите колпачок шнура безопас-

ности (ключ DESS) с контактного
устройства.

2. Снимите защитный кож у х ремня

вариатора, см. раздел «ОРГАНЫ
УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУ-
ДОВАНИЕ».

3. Чтобы развести фланцы ведомого

шкива, вставьте специальное при-
способление, входящее в комплект
возимого инструмента, в резьбовое
отверстие регулировочной муфты
(см. рисунок).

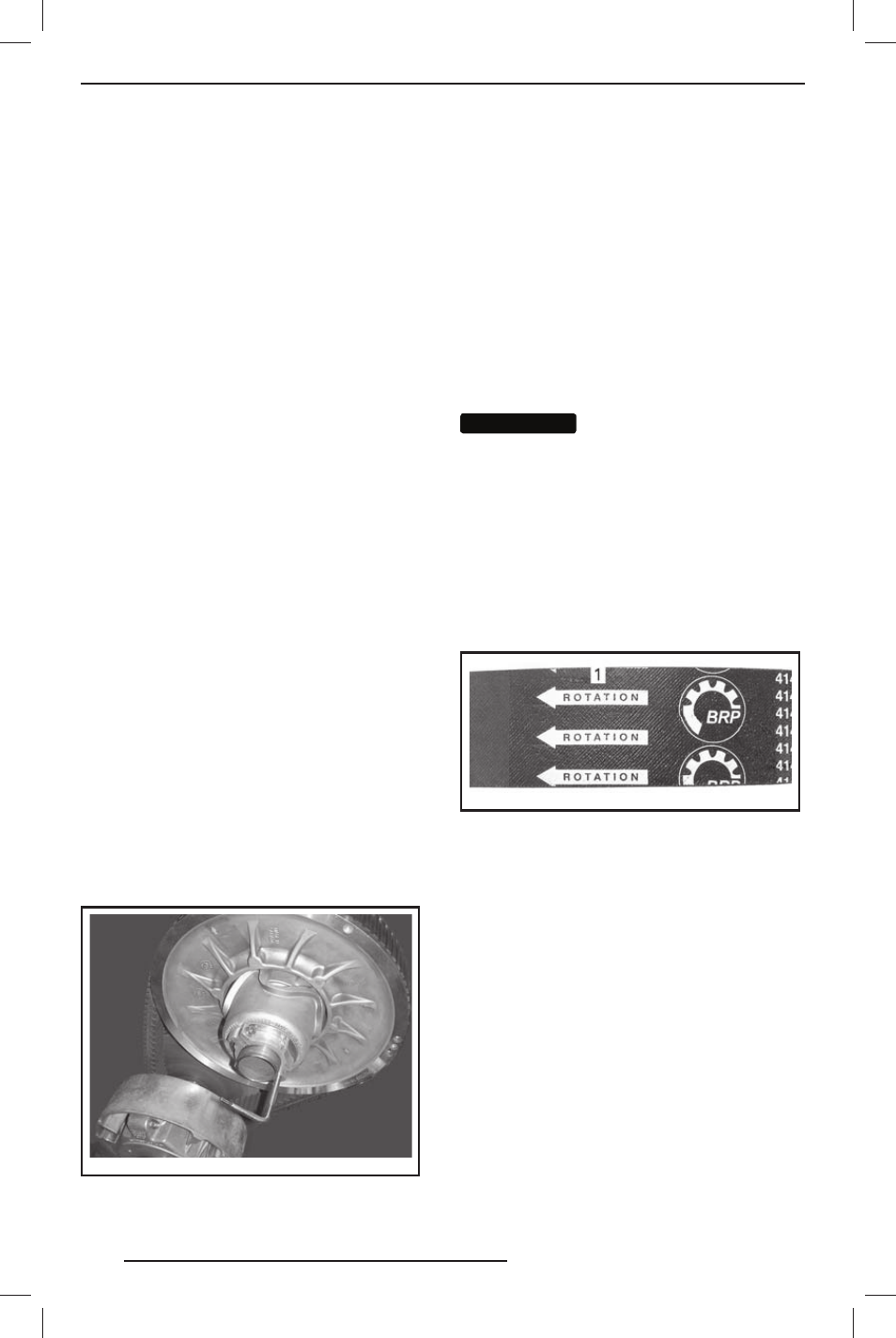

mmo2 012 -005 -980

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИВА
ВСТАВЛЕНО В РЕГУЛИРОВОЧНУЮ МУФТУ

4. Заворачивая приспособление, разве-

дите фланцы ведомого шкива.

5. Перетащив ремень через верхний

край, снимите его сначала с ведомо-
го, а затем ведущего шкивов.

Установка ремня вариатора

1. При необходимости разведите флан-

цы ведомого шкива, см. «СНЯТИЕ
РЕМНЯ ВАРИАТОРА».

2. Наденьте ремень сначала на веду-

щий, а затем на ведомый шкивы ва-
риатора.

ВНИМАНИЕ

Во избежание разрыва

или повреждения корда ремня за-
прещается применять усилие или
какие-либо рычаги для установки
ремня на место.

ПРИМЕЧАНИЕ: Максимальный срок
службы ремня достигается, если ре-
мень установлен таким образом, что
стрелки, нанесённые на нем, совпада-
ют с направлением его рабочего дви-
жения.

mmo2 011 -002 -006_a

1. Стрелки, указывающие направления рабочего

движения ремня

3. Выверните и снимите приспособле-

ние для разведения ведомого шкива.

4. Несколько раз проверните ведомый

шкив, чтобы ремень занял правиль-
ное положение между половинками.

5. Если установлен новый ремень, про-

изведите регулировку ремня по вы-
соте. См. «РЕГУЛИРОВКА РЕМНЯ
ВАРИАТОРА ПО ВЫСОТЕ».

6. Установите защитный кожух рем-

ня вариатора, см. раздел «ОРГАНЫ
УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДО-
ВАНИЕ».

7. Закройте боковую панель, см. раздел

«ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,
ОБОРУДОВАНИЕ».

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
