102
mbl200 7-010-0 01_b

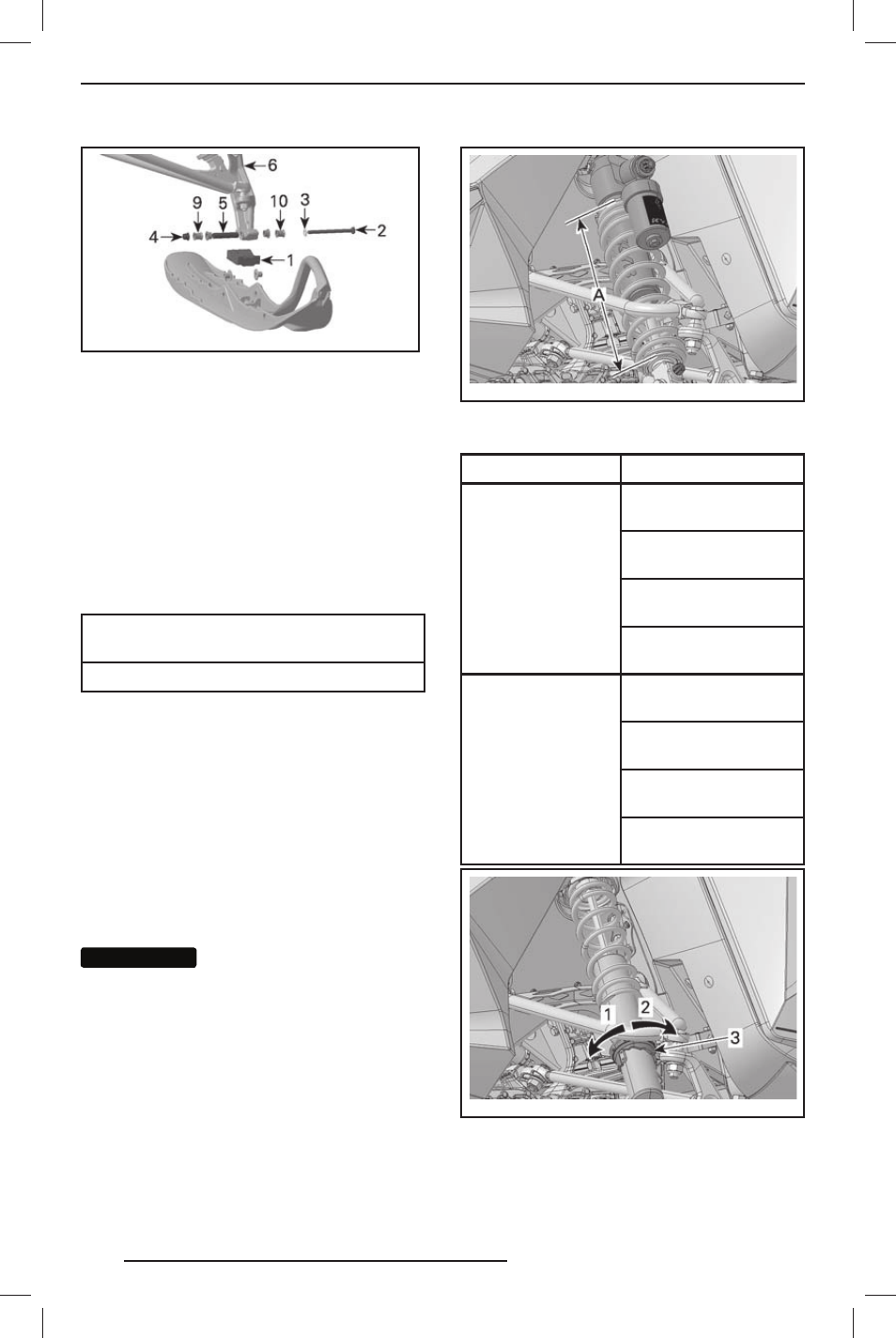

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ — ЛЕВАЯ
СТОРОНА
1. Упор лыжи
2. Болт крепления лыжи
3. Шайба
4. Гайка
5. Втулка опоры лыжи (в отверстии опоры лыжи)
6. Опора лыжи
9. Регулировочная втулка с внутренней сторо-
ны — узкая колея
10. Регулировочная втулка с наружной сторо-
ны — широкая колея
4. Установите остальные компоненты
и затяните гайку указанным моментом.
МОМЕНТ ЗАТЯЖКИ
БОЛТА КРЕПЛЕНИЯ ЛЫЖИ
(48 ± 6) Н•м
ПРИМЕЧАНИЕ: Убедитесь, что ширина
снегохода не превосходит максималь-
но допустимую ширину, установленную
для движения по трассе. Ознакомьтесь
с требованиями местного законода-
тельства.
Передние пружины
Преднатяг передних пружин оказывает
влияние на жёсткость передней подвески.
Преднатяг передних пружин также ока-
зывает влияние на управляемость.
ВНИМАНИЕ
ВНИМАНИЕ
На амортизаторах се-
рии KYB PRO для обеспечения не-
о б х о д и м о г о п р е д н а т я г а д л и н а
пружины в свободном состоянии
(лыжи оторваны от земли) не долж-
на превышать 270 мм. Недостаточ-
ный преднатяг может стать причи-
н ой в ы п а д е н и я у п о ра п ру ж и н ы
из амортизатора.
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
mmo2 010 -003 -020_e
ТИПОВОЙ ВАРИАНТ
A. Максимум 270 мм, лыжи подняты над землёй
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
Увеличение
предварительного
натяжения
Более жёсткая перед-
няя подвеска
Выше передняя часть
снегохода
Более точное управ-
ление
Улучшение демпфи-
рования неровностей
Уменьшение
предварительного
натяжения
Более мягкая перед-
няя подвеска
Ниже передняя часть
снегохода
Усилия на руле
уменьшаются
Ухудшение демпфи-
рования неровностей
mmo2 010 -003 -018_a
РЕГУЛЯТОР КУЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР MOTION CONTROL
1. Увеличить предварительный натяг
2. Уменьшить предварительный натяг
3. Кулачок регулировки предварительного на-
тяжения пружины
