91
ПРИМЕЧАНИЕ: При выборе настроек
с большим номером снижается как уро-
вень комфорта, так и перераспределе-
ние веса при ускорении.
Чтобы выполнить регулировку, повора-
чивайте соединительные блоки с помо-
щью приспособления для регулировки
подвески, входящего в комплект вози-
мого инструмента.
Установите номер необходимой регу-
лировки напротив резинового упора.
!
ПРЕДОСТЕРЕЖЕНИЕ
Оба соединительных блока долж-
ны быть установлены в одинако-
вые положения. В противном слу-
чае поведение снегохода будет
н е п р е д с казуе м ы м, а п о д в е с ка
может деформироваться.

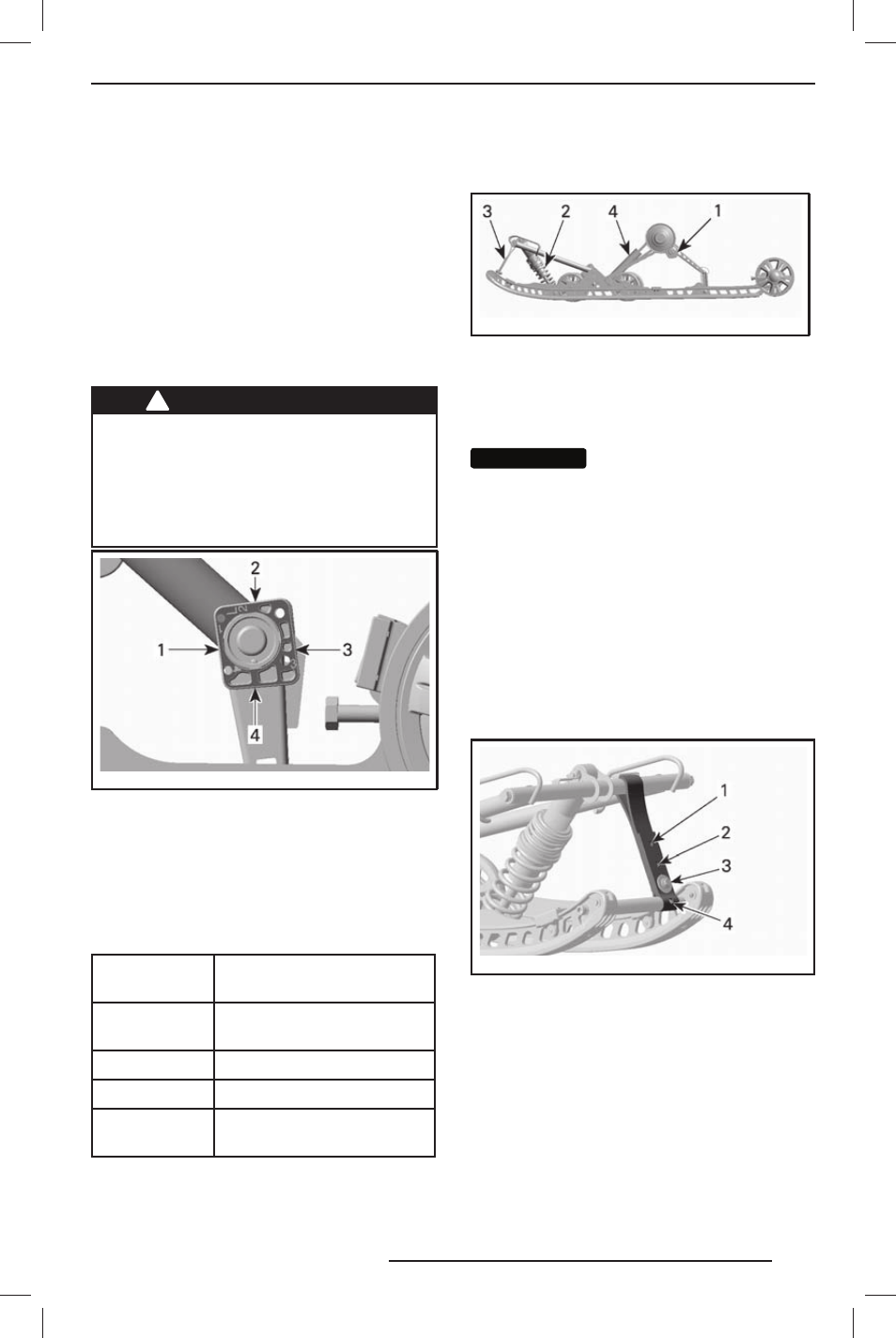

mmo2 007 -009 -014_a
СОЕДИНИТЕЛЬНЫЙ БЛОК — ВИД СЛЕВА
(«L» — ЛЕВЫЙ, НАНЕСЕНО НА БЛОКЕ)
1. Положение 1 (минимальное)
2. Положение 2
3. Положение 3
4. Положение 4 (максимальное)
Настройка соединительных
блоков
ПОЛОЖЕ-
НИЕ
ИСПОЛЬЗОВАНИЕ
1
Больший подъём лыж при
ускорении
2
Промежуточная настройка
3
Промежуточная настройка
4
Меньший подъём лыж при
ускорении
Регулировки задней
подвески (SC-5M)
mmo2 007 -009 -005_a
ТИПОВОЙ ВАРИАНТ — SC-5M — РЕГУЛИРУЕ-
МЫЕ КОМПОНЕНТЫ
1. Задние пружины
2. Центральная пружина
3. Ленточный ограничитель
4. Задний амортизатор
ВНИМАНИЕ
ВНИМАНИЕ
Всякий раз после регу-
лировки задней подвески прове-
ряйте и, при необходимости, регу-
лируйте натяжение гусеницы.
Ленточный ограничитель
Изменение длины ленточного ограни-
чителя позволяет изменять вес, прихо-
дящийся на центральную пружину при
ускорении снегохода, и ограничивать
подъём передней подвески снегохода.
Длина ленточного ограничителя также
оказывает влияние на длину хода цен-
тральной пружины.
mmo2 007 -009 -009_b
1. Положение 1 (наибольшая длина)
2. Положение 2
3. Положение 3
4. Положение 4
ПРИМЕЧАНИЕ: Положение 5 не отобра-
жено на рисунке. Всегда устанавливай-
те болт ленточного ограничителя как
можно ближе к нижнему валу.
При движении по глубокому снегу или
при преодолении подъёма может воз-
никнуть необходимость в регулиров-
ке ленточного ограничителя, а также
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
