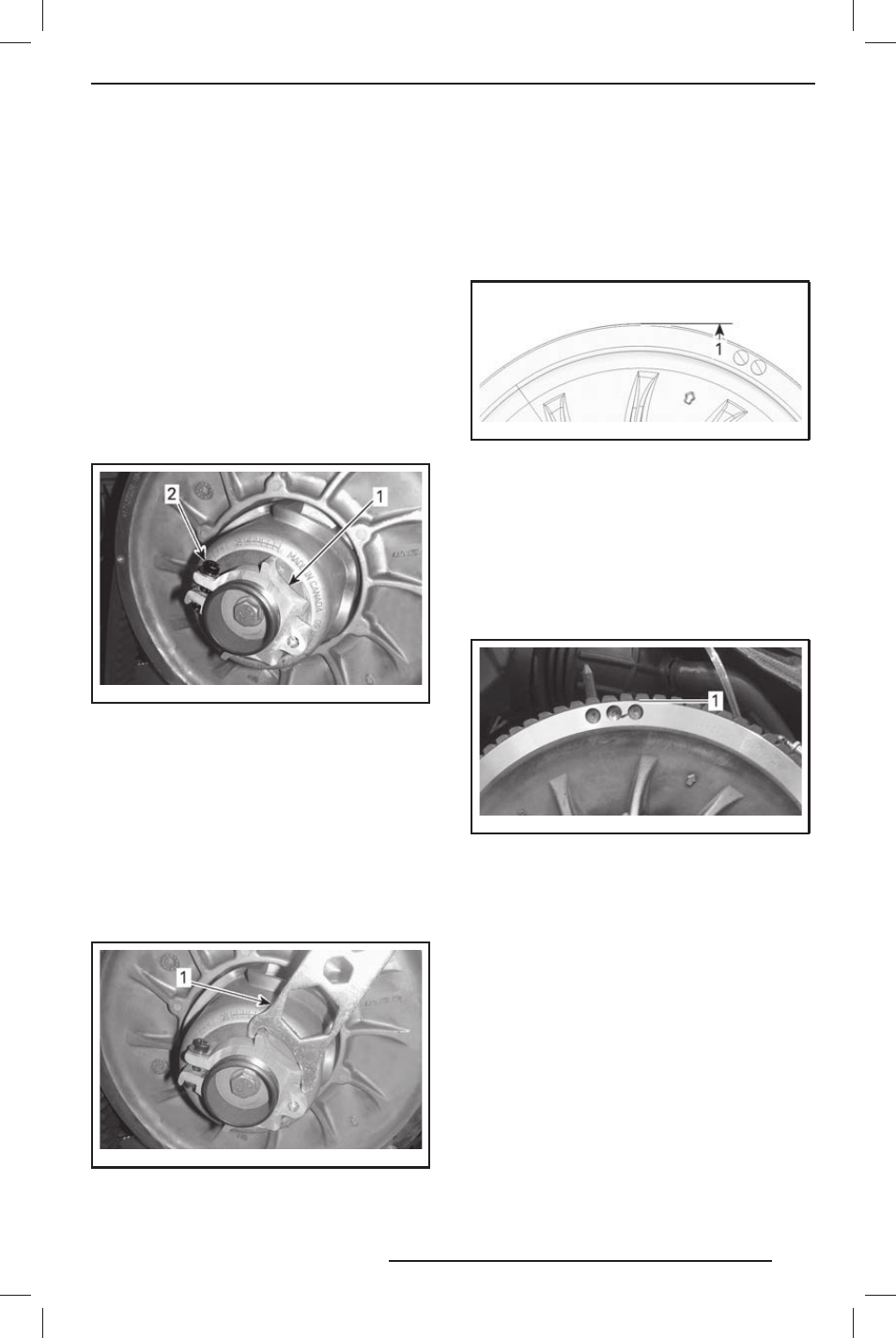

Регулировка ремня вариатора
по высоте
После установки нового ремня вариа-
тора необходимо проверить его регу-
лировку по высоте.
Регулировка ремня вариатора по высо-
те осуществляется в следующей после-
довательности:
1. Снимите колпачок шнура безопас-
ности (ключ DESS) с контактного
устройства.
2. Снимите защитный кожух ремня ва-
риатора.
3. Отпустите фиксирующий винт.
mmo2 011 -003 -010_a
1. Регулировочная муфта
2. Фиксирующий винт
4. Используя специальное приспосо-
бление для регулировки подвески,
входящее в комплект возимого ин-
струмента, поворачивайте регулиро-
вочную муфту на четверть оборота
за раз, после чего проворачивайте
ведомый шкив, чтобы ремень занял
правильное положение между его
фланцами.
mmo2 011 -003 -011_a
1. Приспособление для регулировки
ПРИМЕЧАНИЕ: Регулировочная муфта
имеет левую резьбу.
МОДЕЛИ 600
Повторяйте шаг 4, пока ремень вариа-
тора не окажется вровень с краем ве-
домого шкива.
mmo2 012 -005 -981_a
ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
1. Приводной ремень вровень с краем ведомого
шкива
Модели 600 HO E-TEC, 800R Power TEK
и 800R E-TEC
Повторяйте шаг 4, пока нижние по-
верхности канавок внешней зубчатой
поверхности ремня вариатора не со-
впадут с краем ведомого шкива.
mmo2 012 -006 -905_a
ТИПОВОЙ ВАРИАНТ — ПРЕДВАРИТЕЛЬНАЯ
РЕГУЛИРОВКА
1. Нижние поверхности канавок ремня вариато-
ра вровень с краем ведомого шкива
ВСЕ МОДЕЛИ
ПРИМЕЧАНИЕ: Вращение регулировоч-
ной муфты против часовой стрелки при-
водит к опусканию наружной поверх-
ности ремня вариатора относительно
края шкива. И наоборот, при вращении
регулятора по часовой стрелке поверх-
ность ремня поднимается.
5. Надёжно затяните фиксирующий
винт. По возможности затяните винт
указанным моментом, используя ди-
намометрический ключ.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
