121
ПРИМЕЧАНИЕ: Описываемая ниже ре-
гулировка влияет на работу двигателя
только на высокой частоте вращения
коленчатого вала.
Имеется шесть положений, обозначен-
ных цифрами от 1 до 6.
Регулировочные болты могут занимать
одно из 6 различных положений, кото-
рые определяются цифрами, нанесён-
ными на их головках.
Текущая настройка определяется циф-
рой на головке болта, совпадающей
с меткой на шкиве.

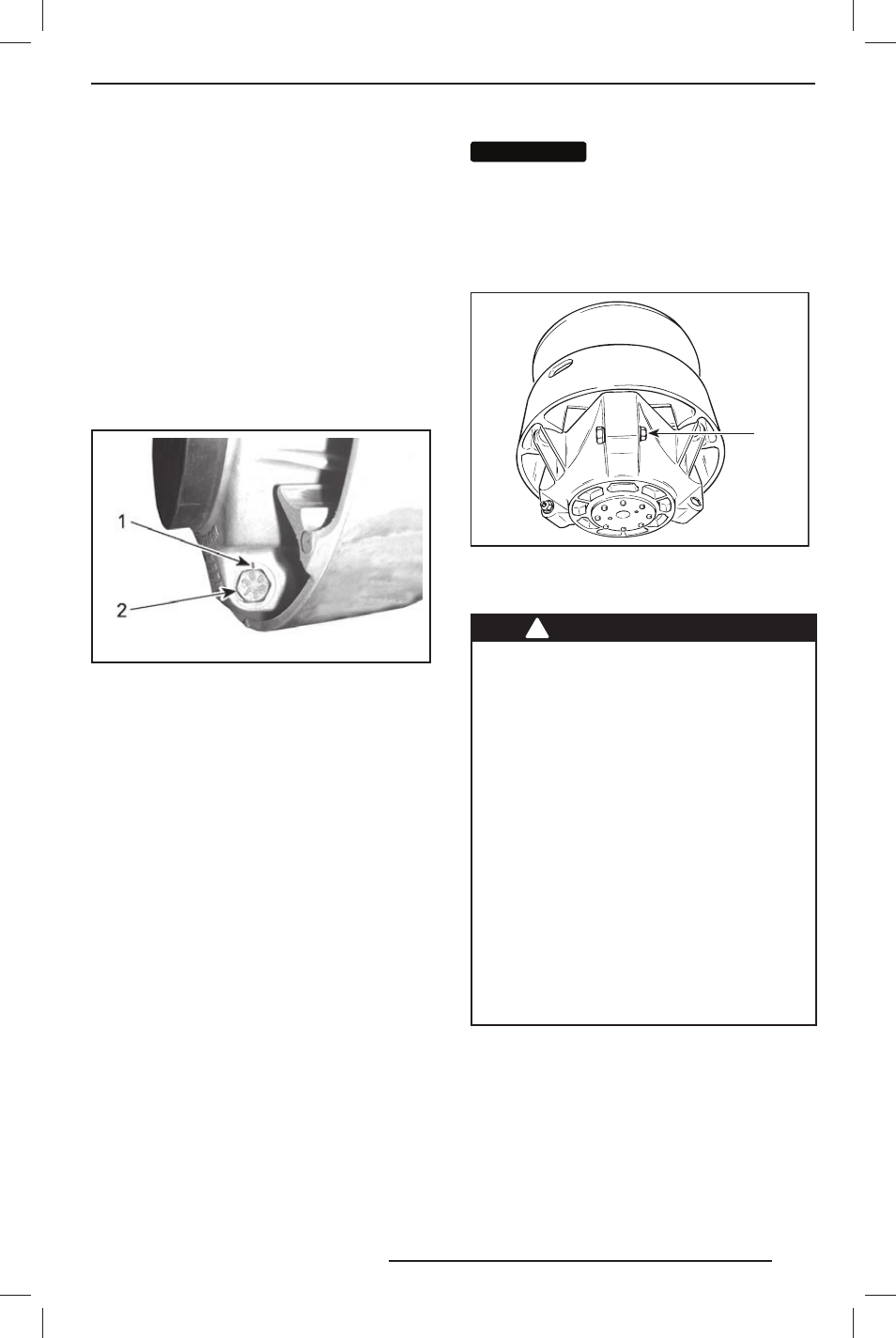

mmo2 011 -002 -101_a
НАСТРОЙКА ШКИВА
1. Метка
2. Цифра
Изменение регулировки в соседнее по-
ложение приводит к изменению макси-
мальной частоты вращения примерно
на 200 об/мин.
Чем больше номер позиции регулиро-
вочного винта, тем более высокие обо-
роты развивает двигатель, и наоборот.
Пример:
Регулировочный болт повернут из поло-
жения «4» в положение «6» — максималь-
ная частота вращения коленчатого вала
двигателя увеличится на 400 об/мин.
Последовательность действий
Отпустите контргайку, чтобы частич-
но вытяну ть рег улировочный болт
из крышки и переставить его в требуе-
мое положение. Запрещается полно-
стью отворачивать контргайку.
Установите все 3 регулировочных бол-
та в одинаковое положение.
После регулировки затяните контргай-
ки крутящим моментом (10 ± 2) Н•м.
ВНИМАНИЕ
ВНИМАНИЕ
Запрещ аетс я полно -
с т ь ю в ы н и м ат ь ка л и б р о в оч н ы й
болт во избежание выпадения вну-
тренних шайб. Все три регулиро-
в о ч н ы х б о л т а в е д у щ е г о ш к и в а
должны быть установлены в одина-
ковое положение.
A16D0HA
1
ТИПОВОЙ ВАРИАНТ
1. Ослабьте настолько, чтобы повернуть кали-
бровочный болт
!
ПРЕДОСТЕРЕЖЕНИЕ
Разборка и модификация ведуще-
го шкива ЗАПРЕЩЕНЫ.
Н е п р а в и л ь н о с о б р а н н ы й и л и
самостоятельно переделанный
шкив может внезапно разрушить-
ся от напряжений, возникающих
при передаче большого крутяще-
го момента.
Ремонт и техническое обслужива-
ние ведущего шкива должен вы-
полнять только авторизованный
дилер Ski-Doo. Неквалифициро-
ванное обс лу ж ивание отриц а -
тельно сказывается на ходовых
свойствах и приводит к снижению
ресурса приводного ремня. Со-
блюдайте регламент технического
обслуживания снегохода.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
