103
mmo2 010 -003 -027_a

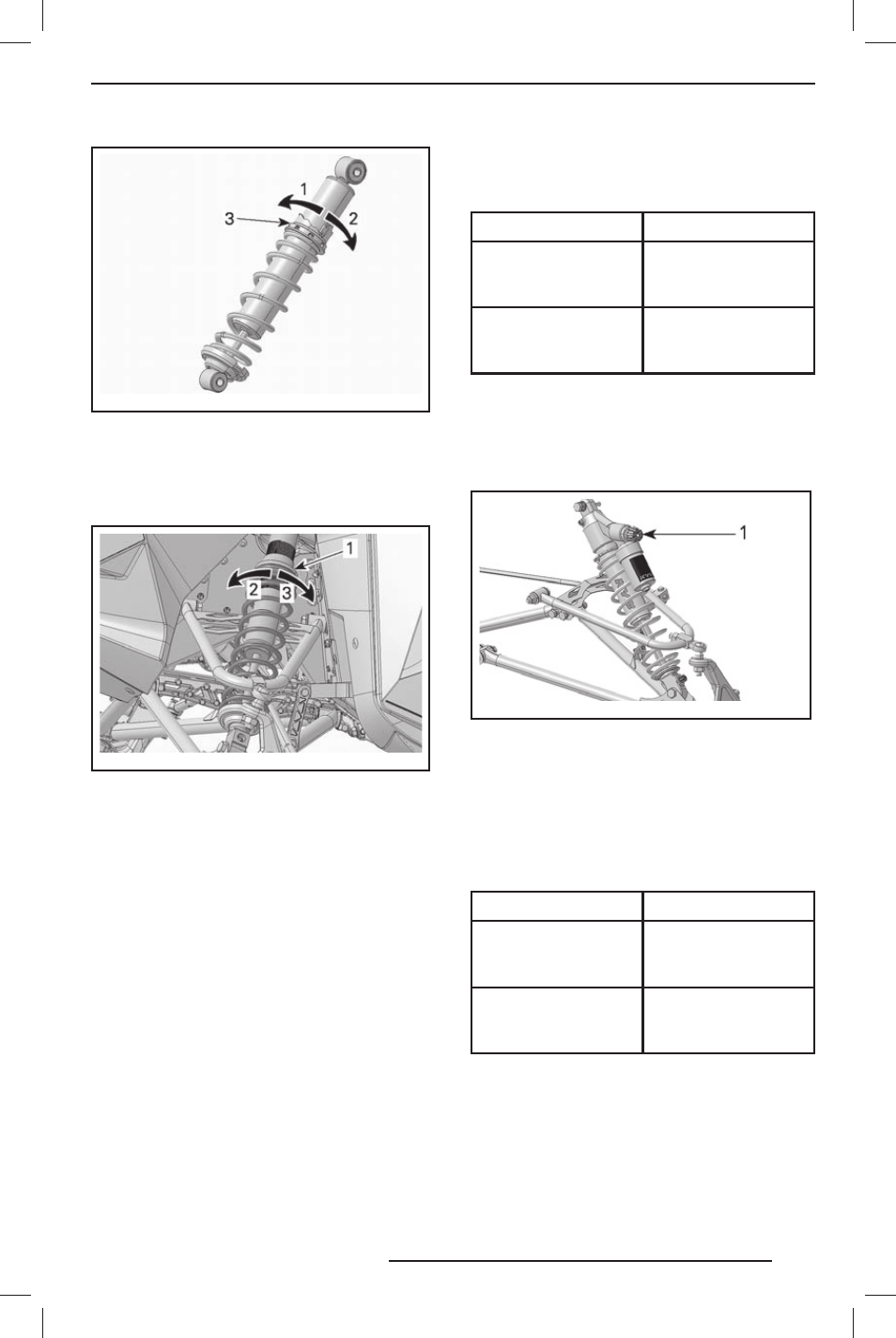

РЕГУЛЯТОР КУЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР HPG
1. Уменьшить предварительный натяг
2. Увеличить предварительный натяг
3. Кулачок регулировки предварительного на-
тяжения пружины
mmo2 010 -003 -019_a
ТИПОВОЙ ВАРИАНТ — РЕГУЛЯТОР КОЛЬЦЕВО-
ГО ТИПА
1. Регулировочное кольцо предварительного
натяжения пружины
2. Увеличить предварительный натяг
3. Уменьшить предварительный натяг
Передний амортизатор
Демпфирование сжатия переднего
амортизатора
Только KYB PRO Series
ПРИМЕЧАНИЕ: Демпфирование хода
сжатия на низкой и высокой скоростях
регулируется одновременно.
Демпфирование хода сжатия на малой
скорости определяет реакцию амортиза-
тора при малой скорости перемещения
подвески (медленные ходы сжатия, обыч-
но при езде на небольших скоростях).
Демпфирование хода сжатия на вы-
сокой скорости определяет реакцию
амортизатора при высокой скорости
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
перемещения подвески (быстрые ходы
сжатия, обычно при езде на высоких
скоростях).
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
Увеличение усилия
демпфирования
хода сжатия
Более жёсткое
демпфирование
сжатия
Уменьшение усилия
демпфирования
хода сжатия
Более мягкое демп-
фирование сжатия
Чтобы выполнить регулировку, повора-
чивайте по часовой стрелке для увели-
чения демпфирующей силы сжатия или
против часовой стрелки для уменьше-
ния демпфирующей силы сжатия.
mmo2 012 -005 -814_b
1. Регулировочная рукоятка демпфирования
хода сжатия
Демпфирование хода отбоя аморти-
затора
Только HPG Plus R и KYB PRO 40 R
Демпфирование хода отбоя определяет
реакцию амортизатора при ходе отбоя.
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
Увеличение усилия
демпфирования
хода отбоя
Более жёсткое
демпфирование
хода отбоя
Уменьшение усилия
демпфирования
хода отбоя
Более мягкое демп-
фирование хода
отбоя
ПРИМЕЧАНИЕ: При движении по часто
повторяющимся небольшим неровно-
стям («стиральная доска») рекоменду-
ется использовать более мягкое демп-
фирование хода отбоя.
