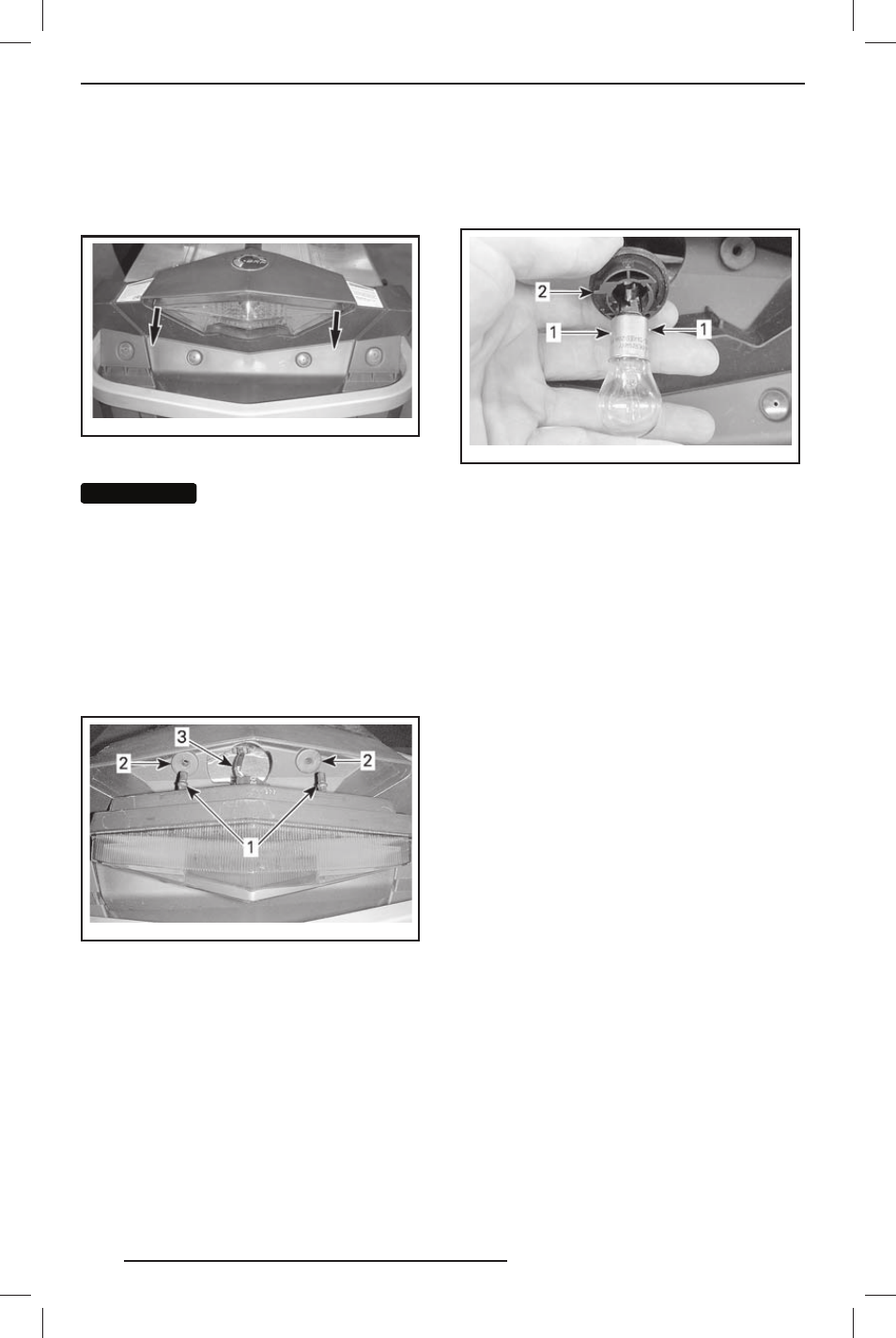

Замена лампы заднего фонаря
1. Аккуратно потянув с обеих сторон
за края, снимите корпус заднего фо-
наря.
mmr200 8-039-0 12_ a
ТИПОВОЙ ВАРИАНТ — АККУРАТНО ПОТЯНИТЕ
ЗА УГЛЫ
ВНИМАНИЕ
ВНИМАНИЕ
Корпус заднего фонаря
удерживается на местe с помощью
двух пластиковых штифтов встав-
ленных в резиновые втулки. Если
при снятии корпус фонаря слишком
сильно отклонить в сторону, штиф-
ты могут сломаться и корпус фона-
ря придётся заменить. Во избежа-
ние повреждения жгута проводов
не вытаскивайте корпус фонаря
слишком сильно.
mmr200 8-039-0 06_ a
1. Штифты крепления корпуса заднего фонаря
2. Резиновые втулки
3. Жгут проводов заднего фонаря
2. Повернув патрон лампы против часо-
вой стрелки, снимите его с корпуса
фонаря.
3. Нажав и повернув лампу против ча-
совой стрелки, извлеките её из па-
трона.
4. Установите новую лампу, слегка на-
жав на неё и повернув по часовой
стрелке.
ПРИМЕЧАНИЕ: Обратите внимание
на расположение держателей на корпусе
лампы и при установке совместите их с
соответствующим фиксатором патрона.
mmr200 8-039-0 08_ a
1. Держатели лампы
2. Фиксатор на патроне
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
