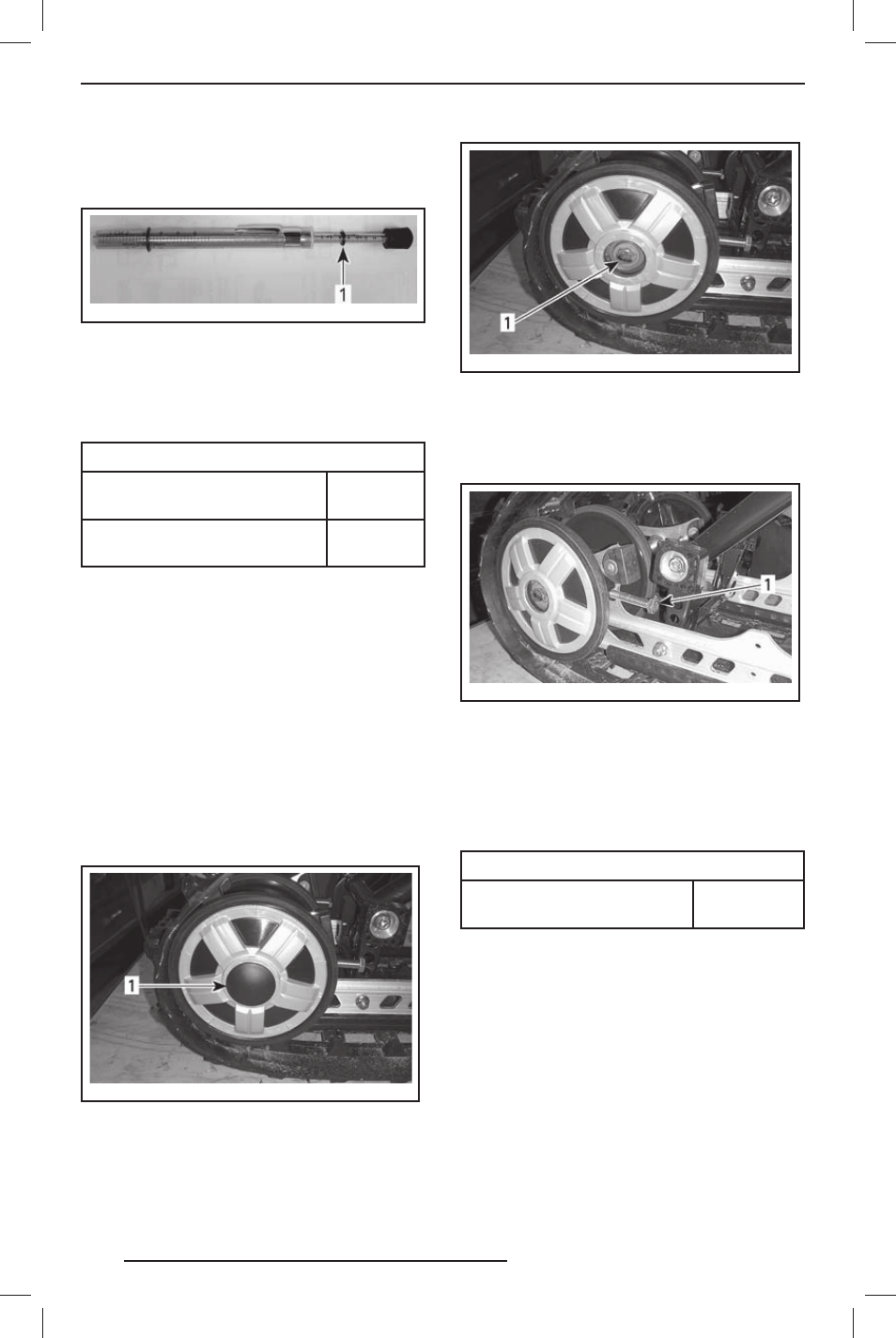

124
9. Считайте величину нагрузки, зафик-
сированную с помощью верхнего
кольца инструмента.
mmr200 9-133-0 03_ a
СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо
10. Полученное значение должно соот-
ветствовать данным, приведённым
в расположенной ниже таблице.
РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ
Установка величины прогиба
гусеницы
30–35 мм
ПОЛУЧЕННОЕ ЗНАЧЕНИЕ
НАГРУЗКИ
7,3 кг
11. Если полученное значение не со-
ответствует данным, приведённым
в таблице, отрегулируйте натяжение
гусеницы. Более подробная информа-
ция приведена в параграфе «РЕГУЛИ-
РОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ».
Регулировка натяжения
гусеницы
1. Снимите колпачок шнура безопас-
ности (ключ DESS) с контактного
устройства.
2. Снимите колпачки задних катков
(если установлены).
mmr200 8-048-0 07_ a
1. Колпачок правого заднего направляющего катка
3. Ослабьте болты крепления задних
направляющих катков.
mmr200 8-048-0 08_ a
1. Болт крепления правого заднего направляю-
щего катка
4. Вращением регулировочных болтов
установите требуемое натяжение
гусеницы.
mmr200 8-048-0 09_ a
1. Правый регулировочный болт
5. Если Вам не удаётся правильно от-
регулировать натяжение гусеничной
ленты, обратитесь к дилеру Ski-Doo.
6. Затяните крепёжные болты указан-
ным моментом.
МОМЕНТ ЗАТЯЖКИ
Болт крепления направляю-
щего катка
(48 ± 6) Н•м
7. Проверьте центровку гусеницы, как
описано ниже.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
