123
! ПРЕДОСТЕРЕЖЕНИЕ
Во избежание серьёзных травм
и увечий:
– НЕ СТОЙТЕ позади или рядом
с вращающейся гусеницей;
– если есть необходимость в про-
ворачивании гусеницы, устанав-
ливайте заднюю часть снегохода
на опору с широким основанием
и отражательным щитком;
– гусеницу, поднятую над опорной
поверхностью, проворачивайте
только на малой скорости.
Под д е й с т в и е м ц е нт робеж ной
силы посторонние предметы, по-
вреж дённые или ос лабленные
ш и п ы, п о в реж д ё н н ы е у ч ас тк и
г усеницы или вся г усеница мо-
гут вылететь из рамы со значи-
тельной силой, что может стать
причиной увечья ноги или других
серьёзных травм.

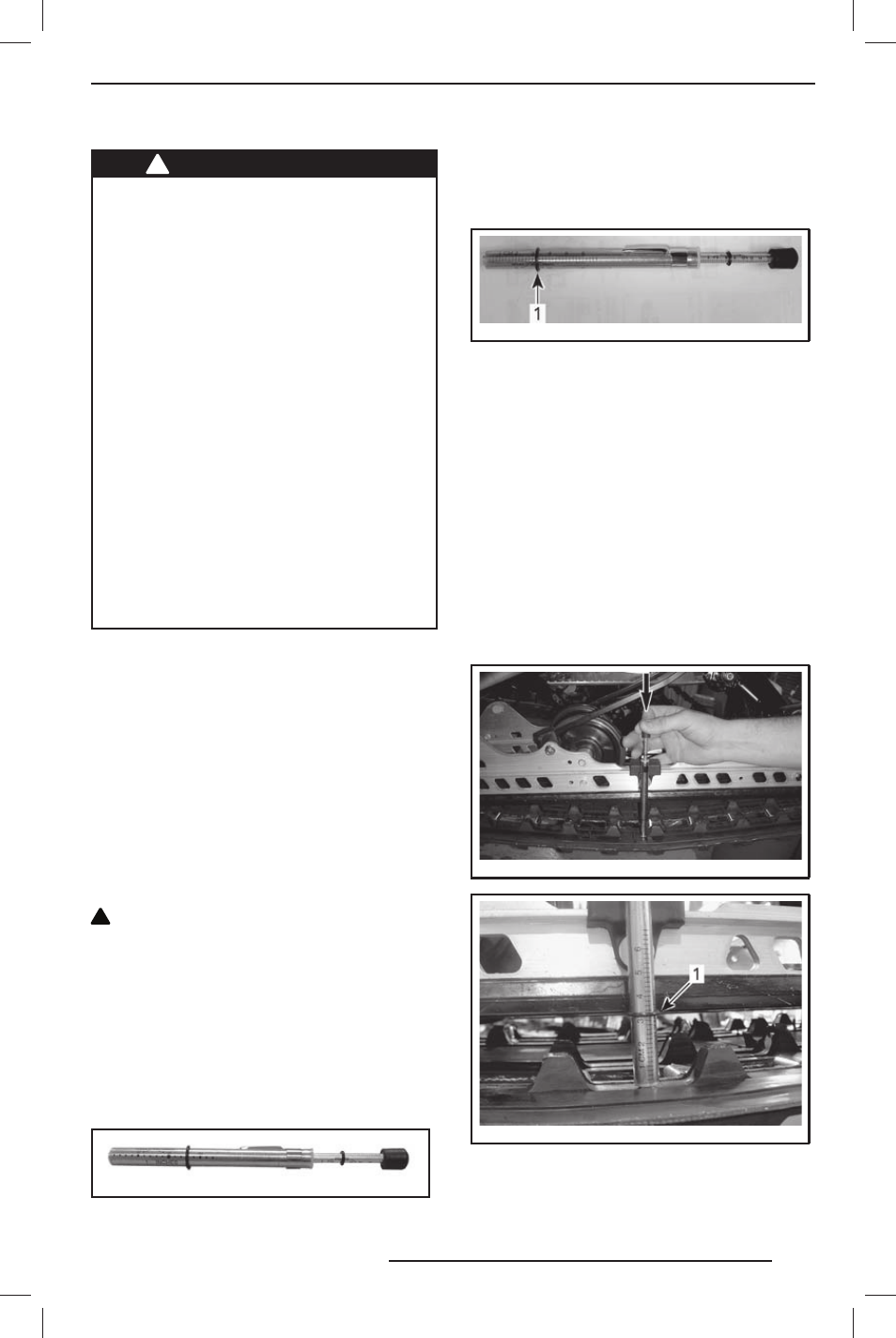

Проверка натяжения гусеницы
ПРИМЕЧАНИЕ: Перед регулировкой на-
тяжения гусеничной ленты совершите
пробег на снегоходе по снежному по-
крову в течение 15–20 минут.
1. Снимите колпачок шнура безопас-
ности (ключ DESS) с контактного
устройства.
2. Поднимите заднюю часть снегохода
и установите на опору с широким
основанием, чтобы гусеница не ка-
салась опорной поверхности.
!
ОСТОРОЖНО Практикуйте пра-
вильную техник у подъёма, пре -
имущественно используйте силу
ног. Не поднимайте заднюю часть
снегохода, если у Вас для этого не-
достаточно сил.
3. Задняя подвеска должна находиться
в свободном состоянии.
4. Используйте специальный инструмент
(TENSIOMETER (P/N 414 348 200).
414 348 200
5. С помощью нижнего кольца инстру-
мента для измерения натяжения за-
дайте величину прогиба в интервале
от 30 до 35 мм.
mmr200 9-133-0 03_ b
УСТАНОВКА ВЕЛИЧИНЫ ПРОГИБА
1. Нижнее кольцо установлено в положение,
соответствующее техническим характери-
стикам
6. Установите верхнее кольцо инстру-
мента в положение, соответствую-
щее усилию 0 кгс.
7. Установите инструмент для измере-
ния натяжения на гусеницу посере-
дине между передними и задними
направляющими катками.
8. Нажмите на инструмент вниз, чтобы
нижнее кольцо оказалось на одном
уровне с нижней частью накладки
опорного полоза.
mmr200 9-133-0 01_ a
mmr200 9-133-0 02_ a
1. Нижнее кольцо инструмента на одном уровне
с нижней частью накладки опорного полоза
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
