Долив масла в картер цепной
передачи
Снимите магнитную пробку контроль-
ного отверстия.
Снимите крышку заливной горловины
картера цепной передачи.

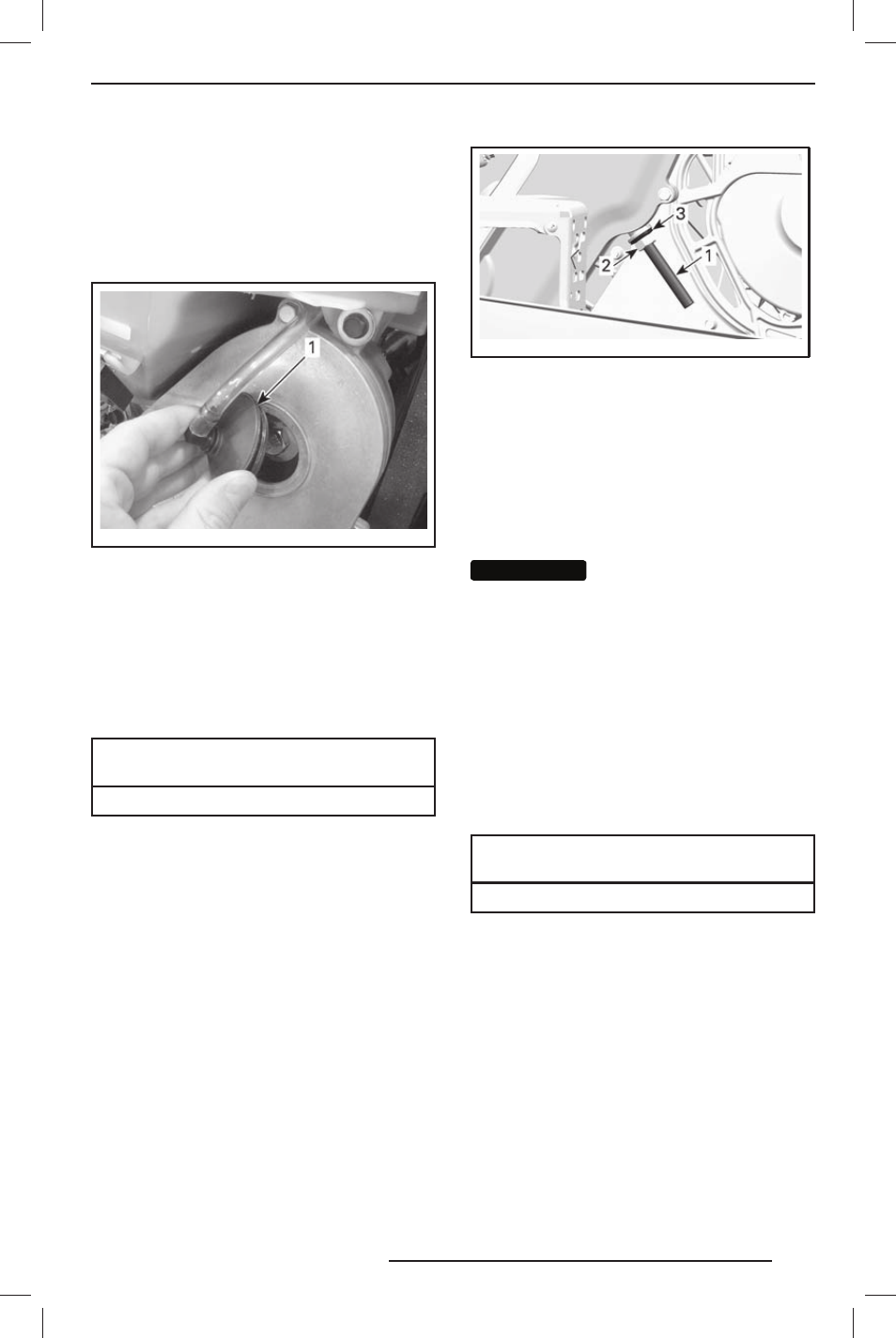

mmo2 009 -003 -009_a
1. Крышка заливной горловины
Доливайте масло в картер цепной пере-
дачи через заливное отверстие, пока
масло не начнёт вытекать через кон-
трольное отверстие.
Установите пробку контрольного от-
верстия на место и затяните её указан-
ным моментом.
МОМЕНТ ЗАТЯЖКИ ПРОБКИ
КОНТРОЛЬНОГО ОТВЕРСТИЯ
(6 ± 1) Н•м
Установите на место пробку отверстия
для заливки масла.
Приводная цепь
Доступ к картеру цепной
передачи
Откройте правую боковую панель, см.
раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-
БОРЫ, ОБОРУДОВАНИЕ».
Регулировка натяжения цепи
1. Снимите глушитель, см. «СИСТЕМА
ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ»
в текущем разделе.
2. Отверните контргайку натяжителя
на несколько оборотов.
mmr200 9-085-0 02_ a
1. Регулировочный винт натяжения цепи
2. Контргайка
3. Уплотнительная шайба
3. Отверните регулировочный винт на-
тяжителя на несколько оборотов.
4. Отведите уплотнительную шайбу
назад.
5. При необходимости очистите резь-
бовую часть регулировочного винта.
ВНИМАНИЕ
ВНИМАНИЕ
Чтобы обеспечить воз-
можность точной регулировки, резь-
бовая часть регулировочного винта
натяжителя должна быть чистой.
6. Затяните регулировочный винт на-
тяжителя от руки.
ПРИМЕЧАНИЕ: Заворачивайте регули-
ровочный винт, пока рука не встретит
ощутимое сопротивление.
7. Зафиксируйте регулировочный винт
натяжения цепи и затяните контргай-
ку указанным моментом.
ПРОВЕРЬТЕ МОМЕНТ
ЗАТЯЖКИ КОНТРГАЙКИ
(36 ± 3) Н•м
8. Установите глушитель.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
