129

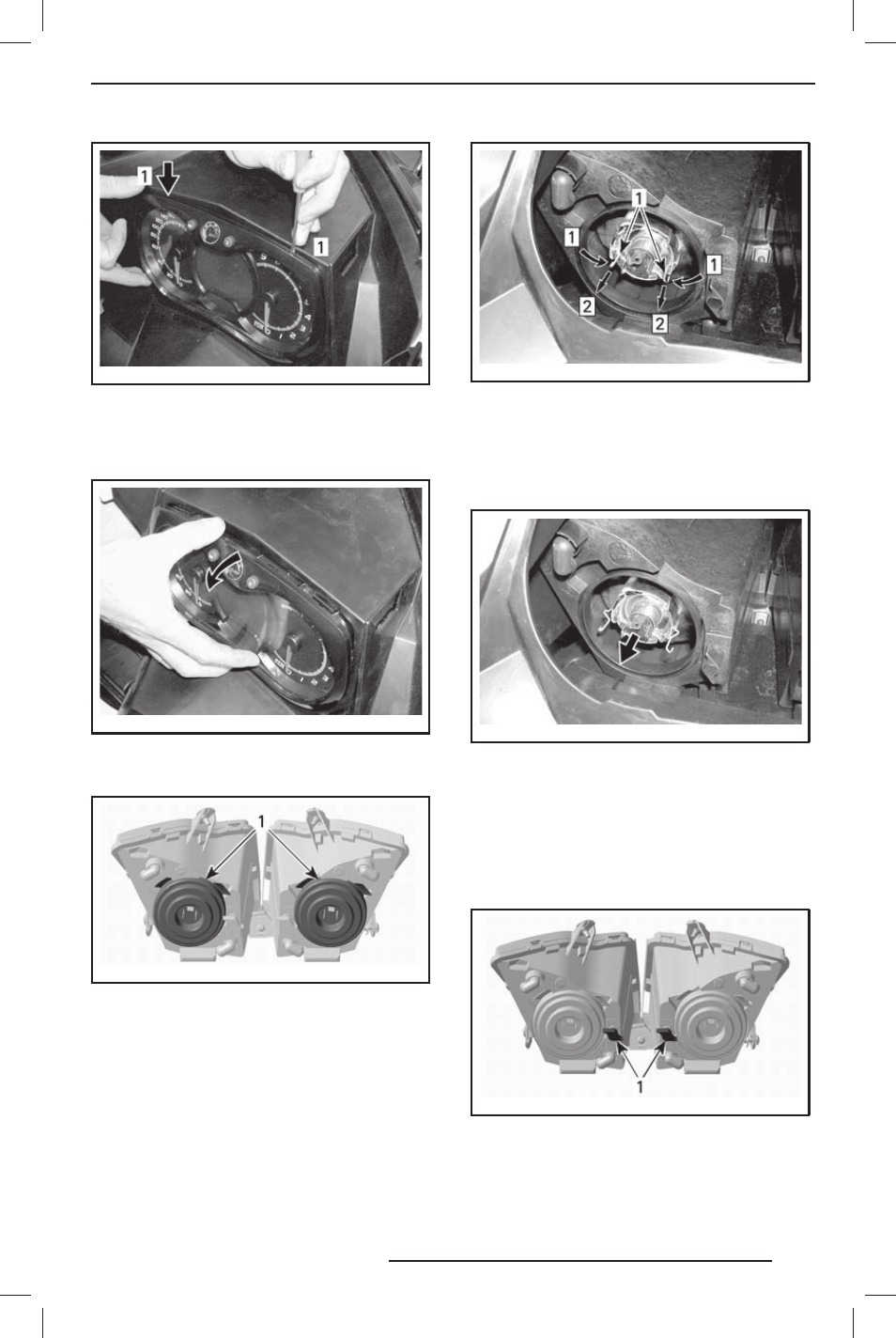

mmo2 007 -009 -061_a
1. Защёлки
2. Осторожно потяните многофункцио-
нальный центр и отведите его в сто-
рону.
mmo2 007 -009 -062_a
3. Отсоедините разъём перегоревшей
лампы. Снимите резиновый чехол.
mmo2 007 -009 -022_a
1. Резиновый чехол
4. Одновременно сожмите и потяните
оба конца фиксатора, чтобы извлечь
лампу.
mmo2 007 -009 -063_a
Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Фиксатор
5. Извлеките и замените лампу. Уста-
новка осуществляется в последова-
тельности, обратной снятию.
mmo2 007 -009 -064_a
ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ
Регулировка головной оптики
Снимите многофункциональный центр,
как описано в разделе «ЗАМЕНА ЛАМ-
ПЫ ГОЛОВНОЙ ОПТИКИ». Для регу-
лировки направления светового пучка
вращайте рукоятку.
mmo2 007 -009 -023_a
ТИПОВОЙ ВАРИАНТ
1. Рукоятки
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
